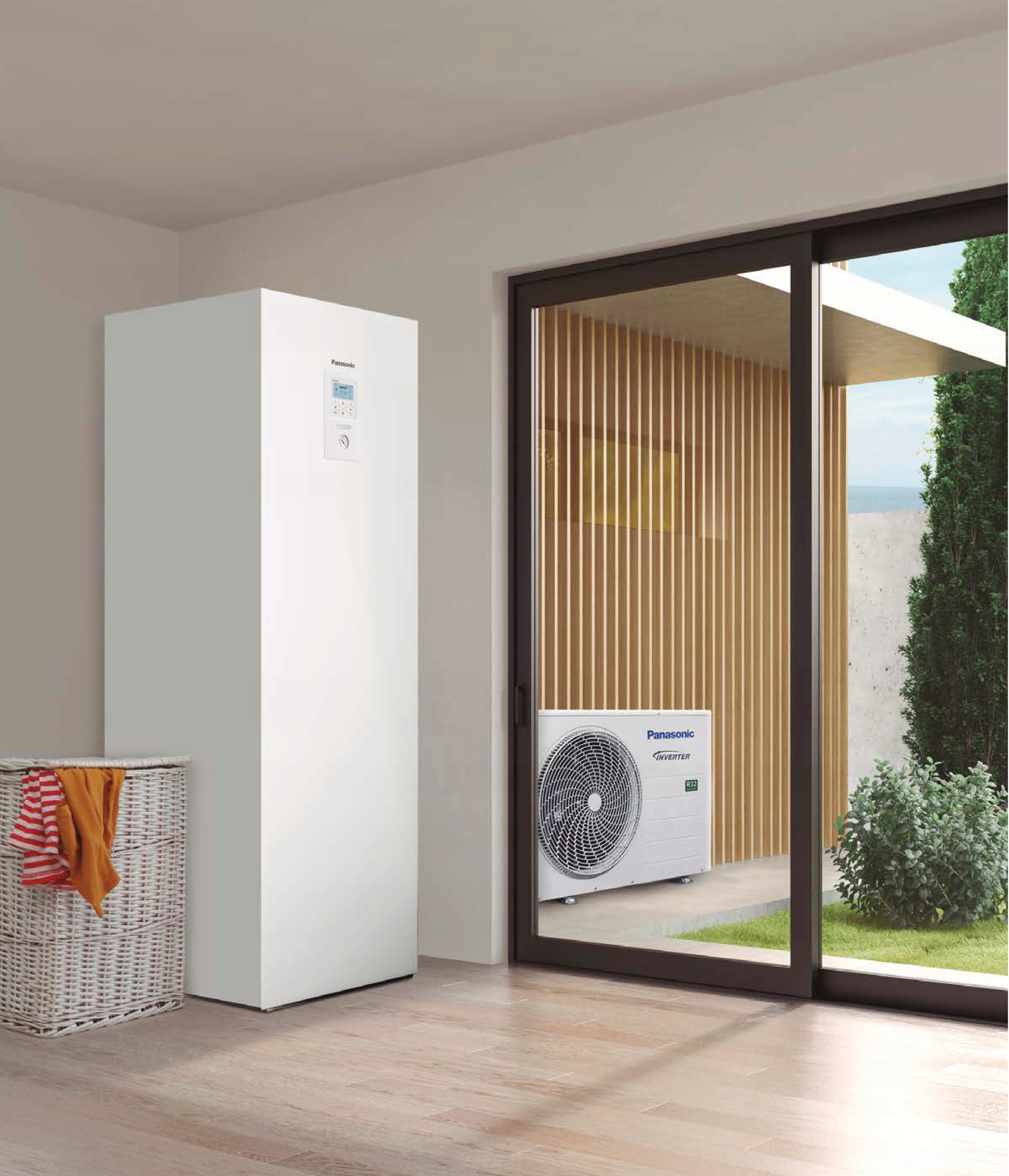

Tepelné čerpadlo PANASONIC Aquarea High Performance ALL-IN-ONE Generácia J R32 5 kW KIT-ADC05JE5 / vonkajšia a vnútorná jednotka.

Technické údaje:

Model súpravy: KIT-ADC05JE5

Vykurovací výkon / COP

• okolie +7 °C, voda 35 °C: 5,00 / 5.00 [kw/cop]
• okolie +7 °C, voda 55 °C: 5,00 / 2,72 [kw/cop]
• okolie +2 °C, voda 35 °C: 4,20 / 3,18 [kw/cop]
• okolie +2 °C, voda 55 °C: 4,10 / 1,99 [kw/cop]
• okolie -7 °C, voda 35 °C: 4,20 / 2,59 [kw/cop]
• okolie -7 °C, voda 55 °C: 3,55 / 1,71 [kw/cop]

Chladiaci výkon / EER

• okolie 35 °C, voda 7 °C: 4,50 / 3,00 [kw/eer]
• okolie 35 °C, voda 18 °C: 4,80 / 4.29 [kw/eer]

Vnútorná jednotka model: WH-ADC0309J3E5

• Hladina akustického tlaku pri vykurovaní: 28 [kW]
• Hladina akustického tlaku pri chladení: 28 [kW]
• Rozmery výška x šírka x hĺbka: 1800 × 598 × 717 [mm]
• Čistá hmotnosť: 122 [kg]
• Prípojka vody: R 1 1/4 [cal]
• Energetická trieda čerpadla: A
• Počet prevodov čerpadla: premenná
• Vstupný výkon čerpadla (min./max.): 30/120 [W]
• Objemový prietok vykurovacej vody: 14,3 [l/min]
• Výkon vstavaného elektrického ohrievača: 3 [kW]
• Odporúčaná poistka (napájanie 1/2): 16/16 [A]
• Odporúčaný prierez kábla (napájanie 1/2): 3 × 2,5 / 3 × 2,5 [mm²]
• Maximálna teplota vody: 65 [°C]
• Materiál vnútorného zásobníka: Nehrdzavejúca oceľ

Technické údaje:

Model vonkajšej jednotky: WH-UD05JE5

• Hladina akustického výkonu pri čiastočnom zaťažení vykurovania: 55 [dB(A)]
• Hladina akustického výkonu pri plnom zaťažení vykurovania: 64 [dB(A)]
• Hladina akustického výkonu pri plnom zaťažení chladenia: 64 [dB(A)]
• Rozmery výška x šírka x hĺbka: 622 × 824 × 298 [mm]
• Čistá hmotnosť: 37 [kg]
• Množstvo chladiva (R32): 0,9 [kg]
• Ekvivalent emisií CO2: 0,608 [t]
• Priemer kvapaliny potrubia: 1/4 (6,35) [cal (mm)]
• Priemer plynového potrubia: 1/2 (12,70) [cal (mm)]
• Rozsah dĺžky potrubia: 3÷25 [m]
• Max. výškový rozdiel vnútornej a vonkajšej jednotky: 20 [m]
• Dĺžka kábla bez potreby prídavného plynu: 10 [m]
• Dodatočné množstvo plynového činidla: 20 [g/m]
• Prevádzkový rozsah vonkajšej teploty okolia: 20 ÷ +35 [°c]
• Teplota na výstupe vykurovania/chladenia: 20÷60 / 5÷20 [°c]

Popis produktu

Ponúkané spoločnosťou Panasonic Tepelné čerpadlá Aquarea All-in-One Používajú sa na Vykurovanie a chladenie Inteligentné spojenie toho najlepšieho Technológia Hydrokit Vysoká kvalita bezobslužný zásobník Kompaktné jednotky Aquarea typu All-in-One sú navrhnuté tak, aby poskytovali najvyššiu možnú účinnosť. Úspora miestaOblasť, ktorú zaberajú, je sotva 598 × 600 mm, a tak je menej ako ako množstvo miesta potrebné na inštaláciu štandardných plnorozmerných zariadení.

zabezpečujú Veľké úspory energie Vďaka vysokému výkonu aj pri teplote 20 °C. Sú úplne navrhnuté a vyrobené spoločnosťou Panasonic. Ideálna teplota a produkovať teplú vodu v jednoduchý, lacný a ekologickýa spôsob prostredníctvom Využitie okolitého teplaJe to výnimočné. Výkon a hospodárnosť Energia a tiež Kompaktná Konštrukcia je ideálna pre nové Energeticky úsporné inštalácie a budovy.

Čipy Panasonic sa nachádzajú v Modrý sprievodca Medzinárodnej energetickej agentúry (IEA)Cieľom je zníženie emisií CO2 do roku 2050, zaznamenané v roku 2005 Polovica. Vodná pumpa je súčasťou systému Vykurovanie novej generácie, ktoré používajú Bezplatný a obnoviteľný zdroj energie, ako je vzduch, do Vykurovanie lub Chladenie priestorov v budove a výroby Teplá úžitková voda.

Ako „zelený“ systém Vykurovanie a klimatizácia, Aquarea je nepochybne umiestnený v Na čele inovácií v oblasti energetiky.

Súprava obsahuje:

• Vonkajšia jednotka: WH-UD05JE5
• Vnútorná jednotka: WH-ADC0309J3E5

Pokročilý ovládač

Viac Čítateľné a jednoduché v prevádzke regulátor, vybavený LCD displej a Veľký dotykový panel. Individuálny ovládač môže demontovať z vnútornej jednotky a namontujte ju Obývacia izba.

Kľú čové vlastnosti:

• Veľký LCD displej (3,5 palca)
• Podsvietený displej s vysokým rozlíšením pre jednoduché nastavenie
• Umožňuje jednoduchú kontrolu podmienok
• Plochá konštrukcia a inovatívny dizajn
• Vstavaný snímač teploty

Funkcie pre používateľa

• Automatický režim: automatické prepínanie medzi režimom vykurovania a chladenia v závislosti od vonkajšej teploty
• Zobrazenie spotreby energie tepelného čerpadla (rozdelené na vykurovanie, chladenie a prípravu teplej pitnej vody) a celkovej spotrebu energie
• Nastavenie dovolenkového režimu: funkcia obnovenia prednastavenej teploty po návrate z dovolenky

Funkcie pre inštalatérov

• Režim sušenia betónu (inštalácie s podlahovým vykurovaním): programovo riadený pomalý nárast nastavenej teploty podlahového vykurovania
• Režim vykurovania a chladenia: autorizovaná servisná alebo inštalačná firma môže aktivovať režim chladenie na mieste pomocou diaľkového ovládania
• Inštalatér môže nastaviť parameter „delta T“: rýchlosť vodného čerpadla sa na základe nastavenia vyberá automaticky

Prečo stojí za to?

PARAMETRY ENERGOOSZCZĘDNOŚCI

• 1. Chladivo R32 s výrazne nižším GWP (potentiál na vytvorenie skleníkového efektu) v porovnaní s R410 A.
• 2vyššia účinnosť pri miernych klimatických aplikáciách, Trieda energetickej účinnosti až A++ na stupnici od A+++ do D.
• 3vyššia účinnosť pre aplikácie studeného podnebia, Trieda energetickej účinnosti až A+++ na stupnici od A++++ do D.
• 4vyšší výkon v rozsahu používania teplej vody, Trieda energetickej účinnosti až A+ na stupnici od A+ do F.
• 5Systém Inverter Plus Všetky naše chladničky s invertorom Plus sú navrhnuté pre najvyššiu účinnosť.
• 6Vodné čerpadlo triedy A, ktorý poskytuje vysokú účinnosť cirkulácie vody vo vykurovacom systéme.

vysoká účinnosť

• 7. Aquarea High Performance pre energeticky úsporné domy je optimálny variant pre dom vybavený nízkoteplotnými radiátormi alebo podlahovým vykurovaním.
• 8. CWU, Ďalšia voliteľná nádrž, ktorá môže byť inštalovaná na lacný ohrev vody (nie je súčasťou balenia).
• 9. Až do -20 ° C v režime vykurovania, Tepelné čerpadlá pracujú v režime vykurovania aj vtedy, keď vonkajšia teplota klesne na -23 °C.
• 10. Vodný filter s magnetom uľahčuje prístup k nemu a jeho montáž a demontáž pomocou západiek.
• 11. Voda na výstupe 60 ° C, ideálny pre modernizáciu.
• 12. PRZEPŁYWOMIERZ integrovaný do zariadení.

kompatibilita

• 13. Rekonštrukcie Tepelné čerpadlo je možné pripojiť k existujúcemu alebo novému kotlu alebo k novému kotolnému systému a dosiahnuť optimálny komfort aj pri veľmi nízkych vonkajších teplotách.
• 14. Pokročilé ovládanie Individuálny ovládač s plnofarebným, podsvieteným displejom s uhlopriečkou 3,5 palca. Menu v 17 jazykoch, jednoduchá obsluha pre inštalatérov a používateľov. Integrovaný do zariadenia.
• 15. OVLÁDANIE PREZ INTERNET Umožňuje jednoduché diaľkové ovládanie tepelného čerpadla odkiaľkoľvek prostredníctvom smartfónu alebo tabletu so systémom Android™ alebo iOS, ktorý je pripojený k internetu, alebo počítača.
• 16. Zlučiteľnosť Vnútorná jednotka má integrovaný komunikačný port, ktorý umožňuje pripojenie tepelného čerpadla k systému riadenia budovy BMS a jeho ovládanie z tohto systému.
• 17. Dlhodobá bezpečnosť a ochrana pre všetky kompresory vonkajších jednotiek.

Generácia J je viac než len...

1. Zachované hlavné črty súčasných modely Aquarea

• Trieda A+++ pri vykurovaní pri 35 °C (stupnica od A++ do D)
• Prístup k Service Cloud po pripojení voliteľného príslušenstva

2Vyššia účinnosť

• +5% zlepšenie SCOP v porovnaní s generáciou H
• Zlepšenie COP v režime ohrevu CWU na 3,30 (modely 3 a 5 kW)

3Väčšia flexibilita v dizajne

• Teplota vody: 60 °C
• Výhodná modifikácia dĺžky potrubia
• Prevádzka v režime chladenia pri nízkych vonkajších teplotách

4. Nové inteligentné funkcie

• Kompatibilita s inteligentnou sieťou
• ZDALNE STEROWANIE
• Zastavenie vonkajšej jednotky počas odmrazovania

5. Vyššie pohodlie

• Zlepšenie komfortu pri extrémne nízkych teplotách
• Príprava CWU v režime najvyššieho COP alebo komfortnom režime
• V režime ohrevu CWU možnosť výberu umiestnenia snímača
• Tichšia prevádzka vonkajších jednotiek

Vďaka kompaktnému dizajnu, samostatnej vnútornej jednotke a flexibilnej inštalácii je toto tepelné čerpadlo ideálne pre: (1), bytových domov (2), kancelária (3), verejné budovy (4) Alebo v reštaurácii. (5).

Technológia pre budúcnosť

Chladivo R32 V porovnaní s R22 a R410 A má veľmi nízky potenciál poškodenia ozónovej vrstvy a globálneho otepľovania. Nasledujeme krajiny EÚ, ktoré kladú veľký dôraz na ochranu životného prostredia, okrem iného podpísaním Montrealského protokolu na ochrana ozónu a zabránenie globálnemu otepleniu. Aquarea je súčasťou novej generácie vykurovacích systémov, ktoré využívajú bezplatný a obnoviteľný zdroj energie, vzduch, na vykurovanie alebo chladenie budov a prípravu teplej pitnej vody. Spoločnosť Panasonic je popredným výrobcom, ktorý podporuje prechod na R32.

1Inovatívne zariadenie

• R32 je 100 % čistý, čo uľahčuje jeho recykláciu a opätovné použitie

2. Inovatívny prístup k problémom environmentálnych

• Nulové dopady na ozónovú vrstvu
• Výrazne nižší vplyv na globálne otepľovanie v porovnaní s R410 A

3Inovatívne riešenie nákladov a spotreby energie

• Nižšie náklady a väčšie úspory
• Vyššia energetická účinnosť ako pri R410 A

AQUAREA SMART CLOUD

Najpokročilejší nástroj na Regulácia kúrenia dnes a zajtra. Modul CZ-TAW1 Umožňuje pripojenie tepelného čerpadla Aquarea k cloudu, čo umožňuje aj Ovládanie inštalácie používateľom ako aj Vykonávanie diaľkového servisu od partnerov spoločnosti Panasonic.

Jednoduché a zároveň pokročilé riadenie energie?

• To je veľa. WIĘCEJ ako bežný termostat pre zapnutie a vypnutie kúrenia. To Výkonný a intuitívny nástroj na Diaľkové ovládanie všetkých funkcií súvisiacich s vykurovaním a CWU, vrátane funkcie monitorovanie spotreby energie.

Ako to funguje?

• Po pripojení tepelného čerpadla k cloudu pomocou Bezdrôtový router lub Káblová sieť LAN, používateľ získa prístup k Portál umožňujúci diaľkovú obsluhu všetkých funkcií zariadenia a Pridelenie prístupu servisným spoločnostiam Pre individuálne nakonfigurované funkcie na účely Vzdialená služba alebo monitorovanie systému.

Funkcie

• Vizualizace a ovládání
• Plánovanie práce
• Energetická štatistika
• Upozornenia na poruchy počas práce

ZALETY

• Úspora energie
• Komfort a ovládanie odkiaľkoľvek
• Vyššia produktivita
• Lepšie riadenie zdrojov
• Nižšie prevádzkové náklady
• Úplná spokojnosť používateľa
• Kompletný vzdialený servis systému
• Vzdialená pomoc od špecialistov

Najlepšia technológia

Aquarea Všetko v jednom To Nová séria zariadení, ktoré predstavujú inteligentné Kombinácia toho najlepšieho Technológia Hydrokit Vysoká kvalita bezobslužný zásobník Nerezová oceľ.

Vákuová izolačná doska (VIP) Panasonic U-Vacua™ Je to pokročilý panel s veľmi Nízka tepelná vodivosť, poskytujúce približne 19 krát viac účinná izolácia než štandardná pena polyuretán.

Panely U-Vacua™ Skladajú sa z jedinečného Jadrá zo sklenených vlákien Laminované fólia zložená z Niekoľko vrstiev, vrátane Nylon, hliník a ochranná vrstva. Vnútorný tlak je znížená na hodnotu radu 1-20 Pa, čo Minimalizuje tepelnú vodivosť.

Integrované komponenty:

• Bezúdržbový zásobník s objemom 185 l z ušľachtilej ocele INOX
• Vodné čerpadlo triedy A s premenlivými otáčkami
• Magnetický filter s uzatváracími ventilmi
• Zberná nádoba
• Vírivý prietokomer
• Záložný ohrievač
• Bezpečnostný ventil
• Odvzdušňovacie ventily
• Integrovaný trojcestný ventil

Úspora miesta:

• Kompaktný dizajn umožňuje inštaláciu v obmedzenom priestore
• Hydrokit a zásobník integrované v jednej jednotke
• Spodné potrubné pripojenie, ktoré poskytuje používateľovi viac priestoru nad jednotkou
• Odstránený zásobník vyrovnávacej pamäte
• Dĺžka freónovej inštalácie až 50 m (pre jednotky generácie J s výkonom 7 a 9 kW)
• Moderný ovládač, ktorý možno inštalovať až do vzdialenosti 50 m od vnútornej jednotky

Ideálne riešenie

• 1Optimálne riešenia pre maximálny komfort.

Tepelné čerpadlá Panasonic Aquarea účinne a efektívne vykurujú váš dom a umožňujú presnú reguláciu teploty vďaka spoľahlivým invertorovým kompresorom. Aquarea dokáže v lete chladiť a počas celého roka poskytovať teplú vodu. Nočný režim, ktorý v prípade potreby znižuje hladinu hluku, je výhodou, ktorá vám dáva pocit úplnej kontroly. Čerpadlo ponúka mnoho možností integrácie s inými systémami na zlepšenie komfortu užívateľov – napríklad spojenie tepelného čerpadla s vetracími jednotkami alebo solárnymi panelmi.

• 2. Systém sa prispôsobí vašim potrebám.

Čerpadlá poskytujú komplexné riešenie pre prípravu teplej pitnej vody, vykurovanie a chladenie budovy, s podlahovými radiátormi, radiátorovými panelmi alebo klimatizačnými konvektormi, ktoré môžu byť integrované do existujúcich vykurovacích systémov v prípade modernizácie. Dokážu vyprodukovať vodu s teplotou až 60 °C a poskytujú vysokú flexibilitu inštalácie vďaka veľkej dĺžke potrubia až 50 m medzi vnútornou a vonkajšou jednotkou (obmedzenia pre jednotlivé modely sú uvedené v technických údajoch). Vďaka širokému výberu modelov s výkonom od 3 kW do 16 kW môžete ľahko nájsť riešenie, ktoré vám poskytne nižšie investičné a prevádzkové náklady.

• 3. Menšia spotreba energie znamená nižšie náklady.

V porovnaní s elektrickými radiátormi čerpadlá znižujú náklady na vykurovanie až o 80 %, dosahujú triedu A+++ (rozsah A+ ++ až D) pri vykurovaní a A+ (rozsahu A+ až F) pri príprave teplej pitnej vody, čo vedie k výraznému zníženiu účtov za elektrinu. V porovnaní s elektrickými radiátormi ponúka tepelné čerpadlo vzduch-voda päťnásobne vyšší pomer výstupného výkonu k príkonu v kilowattoch a spotrebu energie možno ešte viac znížiť pripojením solárnych panelov.

• 4. Prispieva k zníženiu uhlíkovej stopy.

Tepelné čerpadlo vzduch-voda je vysoko účinná technológia navrhnutá pre budúcnosť. Tieto zariadenia sú považované za „zelené“ a udržateľné, pretože čerpajú tepelnú energiu z okolitého prostredia. Udržiavajú príjemnú teplotu v interiéri a zároveň výrazne znižujú vplyv na životné prostredie. Všetky čerpadlá Aquarea môžu pracovať so solárnymi alebo fotovoltaickými systémami, čo zvyšuje účinnosť systému a znižuje dopad na životné prostredie.

Pravidlá F-plynov.

Po zavedení zákona dz. u. 2017 Poz. 1567 ur 1 Január 2018r. zakúpiť zariadenie obsahujúce fluórované skleníkové plyny pri súčasnom zabezpečení zdravia našej planéty, ako to vyžaduje zákon, požadujeme, aby boli splnené tieto podmienky:

• Maloobchodný zákazník – je povinný zaslať potvrdenie vo forme zmluvy o montáži, že zariadenie bude inštalované spoločnosťou alebo inštalatérom s príslušnými a aktuálnymi oprávneniami F-GAZ.

Viac informácií o F-plynoch nájdete v záložke „Ďalšie informácie“ v súbore: „Návod na montáž“.
