Hydraulická spojka SHE-OC 25/65

1"GW v izolácii EPP výkon do 40 kW

VÝROBCA: ELTERM

Vnútorné číslo: wy302

Mačka: 04 02 040

Z a s t o s o w a n i e

Hydraulická spojka slúži na oddelenie kotlového okruhu od vykurovacieho okruhu. Používa sa v stredných a veľkých vykurovacích sústavách, pozostávajúcich z jedného alebo viacerých kotlov, a najmä z niekoľkých vykurovaných okruhov (napr. V tomto type okruhov použitie hydraulickej spojky eliminuje potrebu vyvažovania tokov čerpadiel – hydraulická spojka spôsobuje nezávislú činnosť jednotlivých okruhov a nenarušenú prevádzku čerpadla (čerpadlá sa navzájom nerušia). Dodatočnou funkciou spojky je odvzdušnenie systému a odvetranie. Hydraulická spojka chráni kotol pred príliš nízkou teplotou spätnej vody (nízkoteplotné korózie).

B u d o w a

Hydraulická spojka SHE sa skladá z:

vertikálnej nádrže v tvare valca s kužeľovitými výhonkami (jednoduchšie odvzdušňovanie a odmulčovanie)

4 pripojovacie krátke alebo prírubové PN16 v závislosti od veľkosti;

horného rezacieho hrdla en’’ s namontovaným odvzdušňovačom;

spodný ¼''s namontovaným vypúšťacím ventilom;

oddeľovač (vnútri v spodnej časti spojky pod 2 koaxiálnymi spojovacími rezačkami);

meracie potrubie v hornej časti spojky (pre prípadnú montáž meracieho senzora);

zateplená verzia: zateplenie penou PUR 0,025 W/mK, minerálnou vlnou (verzie s prírubou) alebo solárnym plášťom (verzia SHE 28-OC);

zateplená verzia: vonkajší plášť – syntetická tkanina (nie je k dispozícii pre verziu SHE 28-OC);

prírubové prevedenie: dodatočná oddeľovacia priečka medzi prívodom a spätným tokom;

verzia SHE-SMi SHE - CD: prídavný neodymový magnetický separátor umiestnený v košíku namontovanom na vypúšťacom ventile

D z a l a n i e

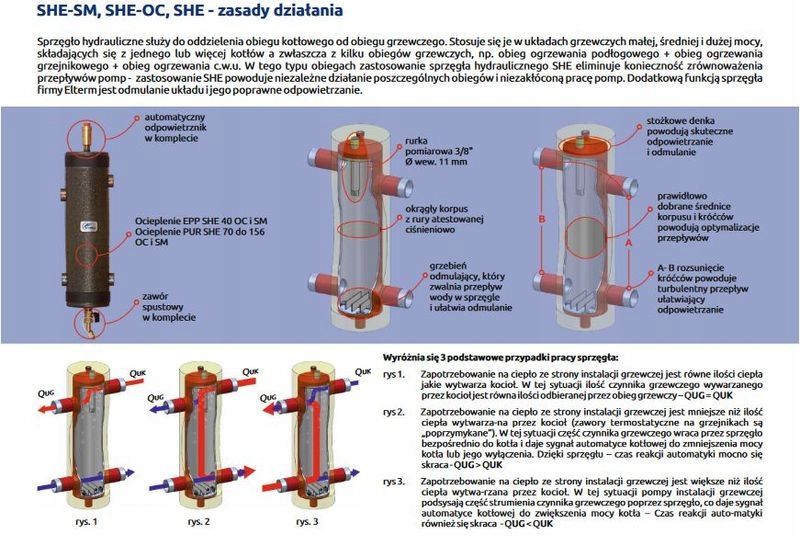

Hydraulická spojka oddeľuje kotolový okruh od vykurovacieho okruhu. Rozlišujú sa 3 základné prípady práce spojky:

spotreba tepla vykurovacím zariadením sa rovná množstvu tepla, ktoré kotol produkuje. V tomto prípade sa množstvo vykurovacieho média vyrobeného kotlom rovná objemu prijatému vykurovaním;

dopyt po teple zo strany vykurovacieho systému je menší ako množstvo tepla produkované kotlom (termostatické ventily na radiátoroch sú uzavreté). V tejto situácii sa časť vykutovacieho média vracia cez spojku priamo do kotla a dáva signál automatizácii kotla na zníženie výkonu kotla alebo jeho vypnutie;

dopyt po teple zo strany vykurovacieho systému je väčší ako množstvo tepla produkované kotlom. V tejto situácii čerpadlá vykurovného systému premiešajú časť prúdu vykutovacieho média cez spojku, čo dáva signál automatizácii kotla na zvýšenie výkonu kotla. Spustenie kotla sa uskutočňuje pri uzavretom prúde vykurovacieho okruhu, čo chráni kotol pred príliš nízkou teplotou spätnej vody (ochrana proti nízkoteplotnej korózii).

M o n t a ž

Pripojovacie skratky s väčším rozstupom osí (H1) slúžia na pripojenie kotlového okruhu (kotol alebo kotly) – horný je označený červenou šípkou „do spojky“ (namontujte ho na napájanie kotla), zatiaľ čo spodný je modrá šípka „od spojky“, (namontujte ho na prívod vody do kotla). návrat vody do kotla). Pripojovacie lišty na pripojenie vykurovacieho okruhu majú menší rázvor (H2). Horná je označená červenou šípkou „od spojky“ a musí byť namontovaná na prívod do vykurov. okruhu, zatiaľ čo spodná je označena modrou šípou „do spojky“, a musí sa namontovať na návrat vody z vykurovo. okruh.

E k s p l o a t a c j a

Spojka by mala byť pravidelne (najlepšie raz ročne po vykurovacej sezóne) vyprázdnená z kalu a usadenín. Používať len pre kotly a vykurovacie systémy s parametrami: výkon, prietok vykurovného média, maximálna teplota, maximálny tlak neprekračujúci parametre uvedené v katalógovom liste spojky.
