Vykurovacia fólia s pripojenými káblami HEAT DECOR model Z/HD310 G.220.P.0.25

Plocha fólie - 0,25 m²

Výkon fólie 220 W/m2, Šírka fólie: 100 cm, Max. teplota: ~50 °C

Súprava obsahuje:

• Vykurovací film značky Heat Decor model HD310 G s výkonom 220 W/m2 a množstvo 0,25 m².
• Elektrické vedenie v dvoch farbách, hnedá 3 m a Modrá 3 m už pripojený Pomocou nitov a zabezpečené Samovulkanizačným pásom.
• Návod na montáž Vykurovanie fólie pod panely a dlaždice v poľštine.
• záruka (Záruka na vykurovaciu fóliu 10 rokov)

Technické údaje vykurovacej fólie

Vykurovacia fólia Heat Decor model HD310 G s výkonom 220 W/m² a šírkou cm je tenký a flexibilný elektrický infračervený ohrievač s hrúbkou 0,338 mm používaný na podlahové a stenové vykurovanie miestností. Vykurovaciu fóliu môžeme narezať na správny rozmer každých 12,5 cm v mieste označenom nožnicami.

Vykurovací film Heat Decor model HD310 G má modernú vykurovaciu štruktúru, ktorá zaručuje rovnomernú distribúciu tepla a bezpečnú a bezporuchovú prevádzku.

• Šírka fólie 100 cm
• Napájanie 230 V
• Max. teplota ~50 °C
• Možnosť rezania vykurovacej fólie každých 12,5 cm
• Stupeň krytia IPX7 (podľa montážneho návodu)
• 10 rokov záruka

Aplikácia vykurovacieho filmu Heat Decor

• Podlahové kúrenie priamo pod podlahovými panelmi
• Podlahové kúrenie pod poterom
• Nástenné vykurovanie

Najlepšia kvalita vykurovacej fólie potvrdená bezpečnostným certifikátom B₂₆

Konštrukcia infrarodného vykurovacieho filmu heat decor

1. medený pás K medenej páske pomocou konektorov pripojíme elektrické vodiče, ktoré dodávajú vykurovaciu fóliu.

2. striebrová pasta plní funkciu elektrického vodiča medzi medeným pásom a grafitom a ochranou vykurovacej fólie pred iskrami.

3. pet fólia a laminex

• Ochrana proti vniknutiu vodnej pary, plynov a kvapalín.
• Protipožiarna ochrana, vysoká tepelná odolnosť.
• Ochrana pred mechanickým poškodením

4. grafitová pasta Je to zmes jemnozrnných častíc, ktorých hlavnými zložkami sú grafit a uhlík. Pomer zmesi grafitovej pasty reguluje vykurovací výkon vykurovacej fólie.

5. miesto zrezu fólie je oblasť vykurovacej fólie, kde môžeme vykurovaciu fóliu odrezať.

Princípy vykurovania fólie Heat Decor.

Vykurovací film Heat Decor Vykurovací film napájaný elektrickým prúdom 230 [V] vytvára elektrický odpor na potlačenej grafike, ktorý vyžaruje infračervené a aniónové žiarenie s veľkou vlnovou dĺžkou, ktoré sa šíri do okolia a vytvárajú tak teplo. Infračervené žiarenie vyžarované vykurovacou fóliou vo forme tepla je porovnateľné s účinkom slnečného žiarenia, ktoré rovnako ako vykurovacia fólia ohrieva ľudí a objekty v dosahu emisie žiarení.

Použitie vykurovacieho filmu Heat Decor v podlahovom vykurovaní Infračervené teplo ohrieva podlahu, steny, strop a všetky okolité predmety, ktoré potom odovzdávajú svoje teplo do vzduchu.

Veľká plocha vykurovacej fólie Heat Decor pracujúca v infračervenom systéme pri nízkych teplotách sa premieta do nízkej spotreby elektrickej energie.

Možnosti inštalácie vykurovacej fólie heat decor

Podlahové vykurovanie pod podlahovými panelmi:

Najjednoduchší spôsob elektrického podlahového vykurovania a najviac energeticky úsporný. Vykurovacia fólia sa kladie priamo pod podlahové panely. Teplo sa vysiela priamo do miestnosti. Vykurovací systém môžeme namontovať v ktorejkoľvek fáze investície alebo renovácie bytu. Regulácia teploty miestnosti a teploty podlahy sa vykonáva pomocou elektronického izbového termostatu.

Príklad výberu výkonu vykurovacieho filmu.

• 60 [W/m²] veľmi dobrá izolácia podlahy. Nízkoenergetická budova.
• 80 [W/m²] dobrá izolácia podlahy. Energeticky úsporná budova
• 140 [W/m²] priemerná izolácia podlahy.
• 220 [W/m²] zlá izolácia podlahy.

1. Dokončenie podlahových panelov

2Izolačná fólia

3Teplo dekoračný tepelný film

4Tepelná dekorácia Izolácia Mat

5Izolačná fólia

6. Betónový poter a doska OSB

Podlahové kúrenie pod keramickými dlaždicami / poterom:

Vykurovacia fólia sa inštaluje pod betónový alebo anhydridový poter. Podlahové vykurovanie sa vykonáva hlavne v novo navrhnutých budovách alebo vo fáze generálnej rekonštrukcie. Vykonávanie takéhoto vykurovacieho systému dáva úplnú slobodu usporiadania podlahových krytín, ako sú keramické dlaždice, lepené dosky, laminátové panely atď. Vykurovací systém môže tiež plniť funkciu akumulačného radiátora. Regulácia teploty v miestnosti a podlahovej teploty sa vykonáva pomocou elektronického izbového termostatu.

Príklad výberu výkonu vykurovacieho filmu.

• 60 [W/m²] veľmi dobrá izolácia podlahy. Nízkoenergetická budova.
• 80 [W/m²] dobrá izolácia podlahy. Energeticky úsporná budova
• 140 [W/m²] priemerná izolácia podlahy.
• 220 [W/m²] zlá izolácia podlahy.

1. Keramická dlažba/porcelánová dlaždica/kamenná dlaždice

2Flexibilné lepidlo na dlaždice

3. Základná vrstva

4. Anhydridová alebo cementová výstuž

5Izolačná fólia

6. Oceľové pletivo Heat Decor uzemnené elektrické

7. Parotesná fólia

8Teplo dekoračný tepelný film

9. Parotesná fólia

10. Tepelná izolácia z polystyrénovej podlahy

11. Nosný podklad, betónový poter

12. Dilatačná páska – okrajová k výtoku

Kúrenie pod zrkadlom:

Vykurovacia fólia Heat Decor inštalovaná hlavne v kúpeľniach priamo pod zrkadlom na ochranu pred zahmlievaním. Vykurovací systém môže byť tiež použitý na nepretržité vykurovanie miestností. Vykurovnú fóliu môžeme ovládať z úrovne vypínača svetla alebo samostatného elektrického nástenného vypínacza. Pri nepretržitom vykurovaní miestnosti pomocou vykurovacieho filmu pod zrkadlom je potrebný termostat vybavený snímačom teploty vzduchu.

Príklad výberu výkonu vykurovacieho filmu.

• 140 [W/m²] nepretržité vykurovanie miestnosti. Požadovaný termostat so snímačom vzduchu.
• 220 [W/m²] Vykurovací film môže byť tiež použitý na nepretržité vykurovanie miestnosti spolu s inštalovaným termostatom vybaveným snímačom teploty vzduchu.

1. Stena zo sadrokartónu
2. Lepidlo Heat Decor
3. Vykurovací film Heat Decor
4. Lepidlo Heat Decor
5. Zrkadlo

Nástenné vykurovanie:

Vykurovací systém umožňuje vytvoriť dekoratívne nástenné radiátory alebo veľké vykurovacie plochy pracujúce pri nízkych teplotách. Regulácia teploty miestnosti a steny sa vykonáva pomocou elektronického izbového termostatu.

Príklad výberu výkonu vykurovacieho filmu.

• 60 [W/m²] veľmi dobrá izolácia. Nízkoenergetická budova.
• 80 [W/m²] dobrá izolácia. Energeticky úsporná budova
• 140 [W/m²] priemerná izolácia. Budova je stredne energeticky úsporná.
• 220 [W/m²] dekoratívne radiátory s keramickým alebo kamenným obložením.

1. stena (poroterm, pórobetón ytong)

2. Oceľová konštrukcia

3Minerálna vlna

4Tepelná dekorácia pripájajúca páska

5Teplo dekoračný tepelný film

6. Parná izolácia

7Sadrovec

8. Skrutkovače na plech

9. Základná vrstva

10. Flexibilné lepidlo na dlaždice

11. Keramické/kamené obklady a dlažby

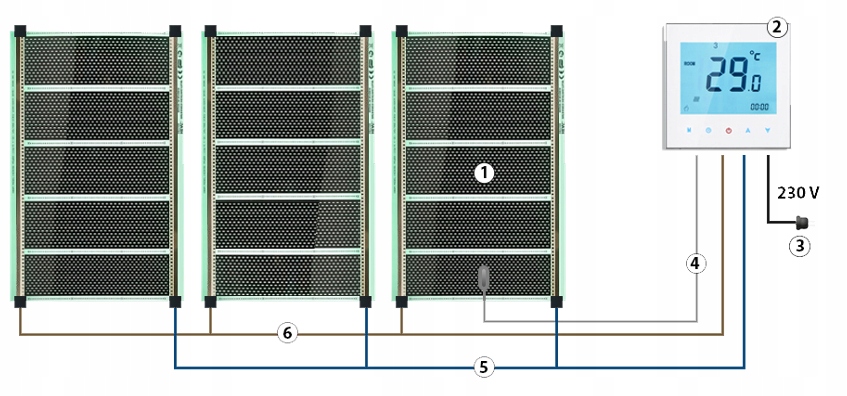

Schéma elektrického pripojenia vykurovacej fólie Heat Decor

1Teplo dekoračný tepelný film

2. Termostat

3. Napájací zdroj

4. Snímač teploty

5. Napájací kábel vykurovacieho filmumodrá (N)

6. Napájací kábel vykurovacieho filmuhnedá (B)

Vykurovacie fólie Heat Decor vyrába poľská spoločnosť Heat Decor sp. z o.o. a majú plnú certifikáciu poľského notifikovaného certifikačného orgánu (CE, LDV, EMC, B, ROHS). Výroba vykurovacích fólií Heat Decor sa uskutočňuje pod prísnym dohľadom poľských inžinierov spoločnosti Heat Decor a výskumného laboratória.
