Ohrievač kanálov HCD 125/09/1

Technické údaje

• Priemer rezacích nožov: 125 mm
• Maximálny vykurovací výkon: 0,9 kW
• Napájanie: 230 V
• Počet fáz: 1
• Výrobca: HARMANN

Popis produktu

HCD - štandardná verzia prevedenia, elektrický ohrievač bez vstavanej automatizácie.

Ovládanie výkonu ohrievačov sa vykonáva pomocou externého regulátora.

hlavné ZALETY

• Kryt z pozinkovaného oceľového plechu.
• Elektrické ohrievače z nerezovej ocele.
• Dvojstupňová ochrana proti prehriatiu.
• Stupeň ochrany IP44.

Použitie

• Elektrické ohrievače HCD sú určené na ohrev čistého vzduchu vo ventilačných a klimatizačných systémoch.
• Môžu byť použité ako predhrievanie, sekundárne alebo zónové ohrievače - na individuálny doohrev ventilačného vzduchu v obytných, priemyselných, skladových, verejných objektoch atď.

Montáž

• Pri inštalácii ohrievača je potrebné venovať pozornosť umiestneniu elektrického boxu – nemal by byť nasmerovaný nadol vo vzťahu k osi kanála, v ktorom je inštalovaný. Minimálna vzdialenosť od ostatných prvkov inštalácie (ventilátor, filter, tvarovka, škrtiaca klapka, mriežka, atď.) by mala byť aspoň rovná dĺžke dvoch priemerov vstupu/výstupu ohrievateľa.
• Prietok vzduchu musí byť vyšší ako 1,5 m/s a musí byť v súlade so šípkou na kryte. Teplota na výstupe z ohrievača nesmie prekročiť 50 °C. Regulácia rýchlosti prúdenia a teploty na výstupu z ohrievača nie je súčasťou vybavenia ohrievacej jednotky.

Konštrukcia

• Elektrický ohrievač na inštaláciu do kanálov s kruhovým prierezom.
• Kryt bol vyrobený z pozinkovaného oceľového plechu (tzv. Alu-zink) a elektrické ohrievače z nehrdzavejúcej ocele.
• Pripojovacie krátke spojky so zápornou toleranciou (niple) majú tesnenia z gumy EPDM.
• Stupeň ochrany IP44.
• Vstavané dva termostaty na ochranu pred prehriatím: 50 °C s automatickým resetom a 100° C s manuálnym resetom (tlačidlo na veku). V modeloch napájaných napätím 1~230 V a 2~400 V sú bezpečnostné termostaly zapojené do napájania ohrievačov (L1-N alebo L1-L2).
• V modeloch 3~400 V termostaty neboli integrované do série zdrojov napájania ohrievača a tepelný ochranný obvod bol presunutý na koncovú koľaj a musí byť vložený do elektrického obvodu vonkajšieho relé cievky podľa diagramu tepelného zdroja. 3- Fáza.

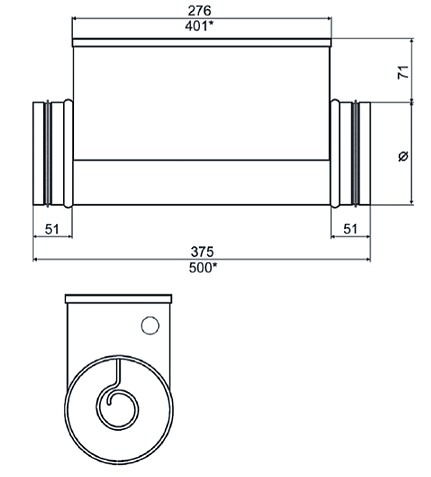

Rozmery
