WKŁAD KOMINKOWY POWIETRZNY

STALOWY POZIOMY z gilotyną

MODEL : ARDENTE 105 x 43. G

Informacje podstawowe:

• zakres obciążenia grzewczego 9,5-24,5 kW,
• wkład wykonany z wysokogatunkowej stali kotłowej
• głęboka komora spalania SIZE +
• SZYBA DECOR - w standardzie,
• drzwi unoszone do góry (gilotyna proLIFT),
• wkład rusztowy,
• wyposażony w regulowany żeliwny czopuch,
• przystosowany pod rekuperację,
• spełnia kryteria EKOPROJEKTU

CECHY WKŁADU KOMINKOWEGO z linii ARDENTE

(na przykładzie wkładu tunelowego):

Dane techniczne

Moc nominalna 19,0 kW

Zakres obciążenia grzewczego 9,5-24,5 kW

Sprawność cieplna 75,5 %

Emisja CO (przy 13% O2) 1,217 g/m3

Emisja pyłków 0,035 g/m3

Średnie zużycie paliwa 5,9 kg/h

Zalecane pole czynne kratek wylotowych 1330-1520 cm2

Zalecane pole czynne kratek wlotowych 760-1240 cm2

Wymiary szyby 1050x430 mm

Wymiary zewnętrzne 1324x1604x660 mm

Średnica czopucha 200 mm

Średnica dolotu 125 mm

Waga 409 kg

Współczynnik efektywności 100,5

Klasa energetyczna A

Możliwość ciepłej zabudowy: NIE

ECODESIGN +

BlmSchV II +

Rodzaj paliwa:

sezonowane drewno drzew liściastych (buk, brzoza, grab) o wilgotności 12-20%

INFORMACJE O PRODUKCIE:

• Moc grzewcza 19 kW.
• Wkład z powiększoną, głęboką prostokątna komorą spalania dająca możliwość dużych załadunków.
• Uchylny żeliwny ruszt dla wygody czyszczenia paleniska.
• Nowy typ gilotyny z dostępem serwisowym (2 rodzaje dostępów serwisowych w zależności od wielkości wkładu).
• Dekoracyjna żaroodporna szyba DECOR w standardzie (temperatura pracy do 800 stopni).
• Możliwość zamówienia dedykowanych maskownic (stal malowana proszkowo w kolorze wkładu).
• System dopalania spalin znajduje się w górnej części komory spalania, nad rusztem.
• Dopływ powietrza z zewnątrz realizowany jest poprzez pojedynczy króciec oraz puszki rozprężającej  rozprowadzającej powietrze na poszczególne rury dolotu powietrza pierwotnego i wtórnego ze zintegrowanymi przepustnicami. Dzięki takiemu rozwiązaniu wkład potrzebuje tylko jednej rury doprowadzającej powietrze z zewnątrz.
• System czystej szyby: kierownica powietrza wraz z kurtyną powietrzną.
• Drzwi stalowe wykonane ze specjalnego profilu gwarantującego sztywność i wytrzymałość na wysoka temperaturę.
• Elementy wkładu produkowane są przy pomocy nowoczesnych urządzeń CNC (Laser 2D, 3D, prasy krawędziowe).
• Płaszcz wkładu wykonany ze stali kotłowej gatunku P265GH według EN 10028-2.
• Spełnia normy BImSchV II i ECODESIGN.
• Zgodnie z wymogami dyrektywy Ekodesign na terenie państwa członkowskich UE: "Ten produkt nie może służyć jako podstawowe źródło ogrzewania"

DLACZEGO WKŁAD KOMINKOWY MARKI HITZE?

Wkłady kominkowe marki HITZE produkowane są z wysokiej jakości stali kotłowej, przeznaczonej do pracy w podwyższonej temperaturze i charakteryzują się zróżnicowaną mocą grzewczą, bardzo niską emisją dwutlenku węgla.

Wkłady kominkowe z linii ARDENTE to 16 nowoczesnych modeli oferującychjedno lub dwustronną wizją ognia (tzw. tunel). Linię przygotowano w 5 rozmiarach i z różnym sposobem otwierania drzwiczek: tradycyjnie na bok oraz w wersji podnoszonej do góry (gilotyna).

Linia ARDENTE jest najbardziej zaawansowaną technicznie linią wkładów powietrznych marki HITZE. Charakteryzuje się głęboką, prostokątną komorą spalania dającą możliwość dużych załadunków. Nowością jest zastosowanie wygodnego w użyciu uchylnego żeliwnego rusztu, który ułatwia dbanie o czystość paleniska. Dodatkowym ułatwieniem w obsłudze jest innowacyjny system dopowietrzenia komory spalania ze zintegrowanymi przepustnicami pozwalającymi na płynną regulację dopływu powietrza. Standardowo wkłady te wyposażono w dekoracyjne szyby DECOR, o których czystość dba kurtyna powietrzna zasilana świeżym powietrzem z zewnątrz (tzw. system czystej szyby). Zastosowano również zmodyfikowany mechanizm gilotyny z dostępem serwisowym.

Dla celów dodatkowej akumulacji ciepła zastosowano masywny żeliwny czopuch z płynną regulacją 360 stopni, potrzebną przy zmianie kąta wpięcia rur spalinowych do przewodu kominowego.

Kominki z linii ARDENTE dzięki wysokiej sprawności oraz innowacyjnym rozwiązaniom konstrukcyjnym spełniają restrykcyjne wymagania unijnej dyrektywy Ecodesign oraz niemieckiej normy BImSchV 2.

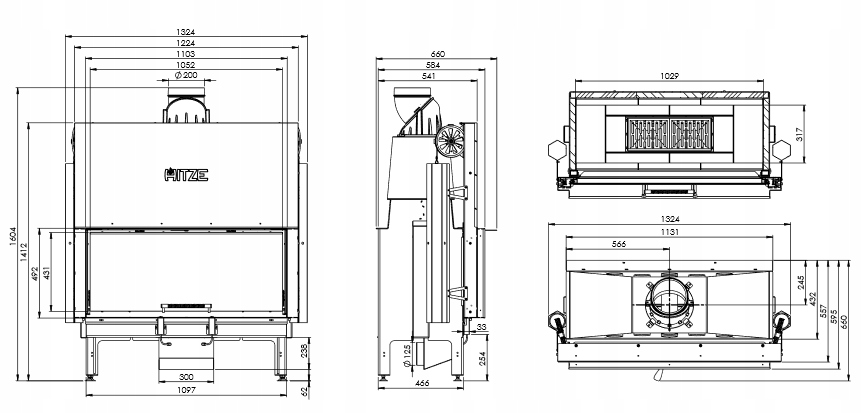

RYSUNEK TECHNICZNY

PONIŻEJ ARANŻACJA Z ZASTOSOWANIEM WKŁADU KOMINKOWEGO

MARKI HITZE Z LINII ARDENTE

CECHY WKŁADÓW KOMINKOWYCH Z LINII ARDENTE
