Wkład kominkowy z płaszczem wodnym PW LUCY 16 z akcesoriami

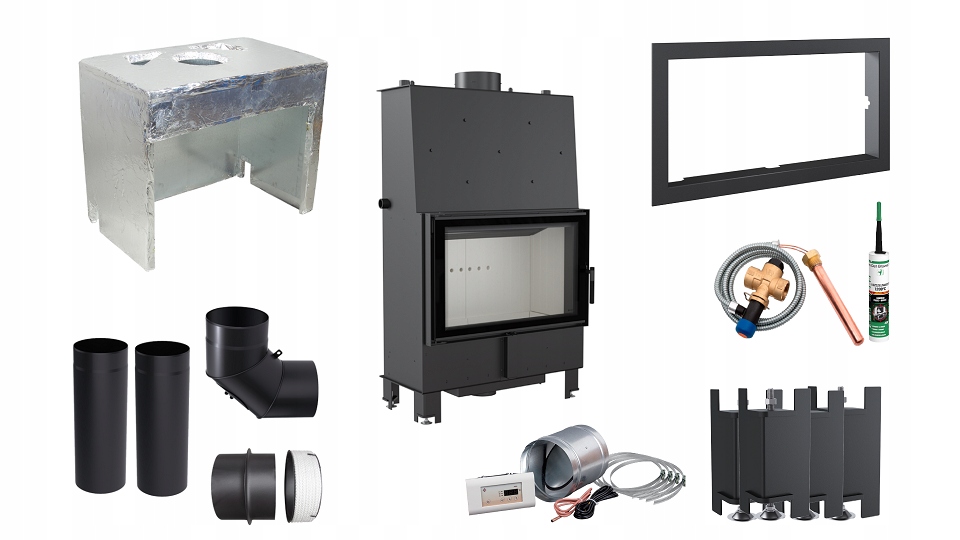

ZESTAW ZAWIERA:

1. WKŁAD KOMINKOWY PW LUCY 16
2. RURA 0,5m - 2szt.
3. KOLANO 90°
4. PRZEJŚCIE SZNUROWE DO KOMINA CERAMICZNEGO
5. STEROWNIK MSK Z PRZEPUSTNICĄ ELEKTRONICZNĄ
6. ZAWÓR TERMICZNY Z KAPILARĄ
7. IZOLACJA WKŁADU
8. PODSTAWA DEDYKOWANA DO WKŁADU
9. RURA SPIRO
10. SILIKON - USZCZELNIACZ DO RUR
11. OPASKA ŚLIMAKOWA - 4szt.

                    Na tej aukcji kupujesz wkład kominkowy z płaszczem wodnym PW LUCY 16 z kompletnym zestawem montażowym!

WYKORZYSTANIE ENERGII

Korpus i front wkładu odporne na działanie wysokich temperatur dzięki zastosowanemu materiałowi - wysokogatunkowej stali.Specjalny zespół płaszcza wodnego pozwala na odebranie ze spalin i przekazanie do systemu grzewczego dużej ilości ciepła, dzięki czemu możliwe jest uzyskanie wysokiej sprawności energetycznej wkładu.Wbudowana wężownica. Korpus płaszcza wodnego wzmocniony jest szpilkami. Króciec wejścia/wyjścia 1/2.Efektywne e spalanie i dłuższe utrzymywanie temperatury dzięki wyłożeniu komory spalania Acumotte - materiałem akumulującym ciepło, który podwyższa temperaturę w komorze.System dwóch deflektrów, które wydłużają drogę spalin, spalanie jest bardziej ekologiczne.Dostarczanie powietrza wyłącznie z zewnątrz dzięki wbudowanemu króćcowi dolotu powietrza fi 125 mm. Regulacja dolotu powietrza za pomocą jednego regulatora, co wyklucza błędy w niewłaściwym użytkowaniu.Potrójny system dopowietrzenia komory spalania: powietrze pierwotne - doprowadzone pod ruszt; powietrze wtórne dostarczane jest otworami w tylnej ścianie. Dodatkowo we wkładzie zastosowany jest system czystej szyby (kurtyna powietrza).

BEZPIECZEŃSTWO

Doskonała szczelność dzięki solidnym spawom wykonanym w osłonie gazu szlachetnego.Elementy stalowe wycinane laserowo przy pomocy nowoczesnych urządzeń, a następnie wyginane na giętarkach CNC.Front wkładu wyposażony w szybę żaroodporna wytrzymująca temperaturę do 800°C.

UŻYTKOWANIE

Wyjmowany ruszt i popielnik ułatwiają utrzymanie wkładu w czystości.Ograniczenie osadzanie sadzy dzięki systemowi czystej szyby (kierownica powietrza).Możliwość zastosowania w różnych warunkach montażowych, dzięki regulowanym nóżkom i ruchomemu wylotowi spalin z regulacją ustawienia 360°.

NOWOCZESNY

Dekoracyjna szyba typu glass wytrzymująca temperaturę do 800°C, która nadaje kominkowi nowoczesny i elegancki wygląd, optycznie powiększa front wkładu. Elegancka i wygodna klamka. Gwarancja 5 lat.

                                                                  RYSUNEK TECHNICZNY WKŁADU

DANE TECHNICZNE

• Moc nominalna (kW) 16,0
• Średnia moc z wody (kW) 10,0
• Zakres mocy grzewczej (kW) 7.0 - 19.0
• Sprawność cieplna (%) 84,0
• Max ciśnienie robocze (bar) 2,0
• Średnica wylotu spalin (mm) 200
• Spełnia kryteria EKOPROJEKTUTak
• Przeznaczony do rekuperacji Tak
• Rodzaj paliwa zalecane sezonowane drewno liściaste o wilgotności ≤20%
• Waga (kg) 257,0
• Pojemność wody (l) 39,0
• Emisja CO (przy 13% O 2 ) ≤ podawana w % 0,09
• Temperatura spalin (℃) 200,0
• Max długość polan (cm) 50
• Emisja pyłków (pył) (mg/Nm3)25,0
• Zgodność z normą BImSchV 2 Tak
• Współczynnik efektywności energetycznej EEI 110,62
• Rodzaj przeszklenia proste
• Otwieranie drzwi w lewo
• Materiał wykonania stal
• Szerokość (cm) 85,60
• Wysokość (cm) 138,40
• Głębokość (cm) 40,70
• Dolot powietrza Tak
• Wyłożenie komory spalania Tak
• Popielnik Tak
• Ozdobna szyba typu glass Tak
• Wężownica Tak

ZESTAW RUR

1. RURA 0,5m - 2szt.

Rura spalinowa przeznaczona do podłączania wkładów kominkowych opalanych drewnem do istniejących przewodów kominowych.

Spełnia wszelkie polskie i europejskie normy, zapewnia bezpieczeństwo oraz maksymalną wydajność i komfort.

Łączenie rur polega na wsuwaniu jednego elementu w drugi.

CHARAKTERYSTYKA:

• grubość blachy: 2 mm
• średnica: 200 mm
• długość: 0,5 m
• wytrzymałość na temperaturę: 1000°C
• materiał: blacha stalowa
• pokryte czarną farbą żaroodporną
• spawane plazmowo.

2. KOLANO RUCHOME 90°

Kolanko nastawne do kąta 90°, 3-segmentowe przeznaczone do podłączania wkładów kominkowych opalanych drewnem do istniejących przewodów kominowych.

Spełnia wszelkie polskie i europejskie normy, zapewnia bezpieczeństwo oraz maksymalną wydajność i komfort.

Kolano posiada element rewizyjny tzw. wyczystkę, przez którą można w każdej chwili dokonać kontroli połączenia. Dzięki zastosowaniu specjalnych obejm, łączenie elementów kolana jest idealnie szczelne.

CHARAKTERYSTYKA:

• grubość blachy: 2 mm
• średnica: 200 mm
• wysokość: 320 mm
• wytrzymałość na temperaturę: 1000°C
• materiał: blacha stalowa
• pokryte czarną farbą żaroodporną
• spawane plazmowo.

3. PRZEJŚCIE SZNUROWE

Przejście z redukcją z systemu rur do komina ceramicznego, umożliwia bezpieczne połączenie stalowej rury spalinowej z kominem ceramicznym.

CHARAKTERYSTYKA:

• średnica przejścia na rurę - 200 mm
• średnica wejścia do komina ceramicznego - 200 mm
• materiał: stal czarna
• grubość blachy: 2 mm.

PODSTAWA

Podstawa umożliwia stabilne i bezproblemowe ustawienie wkładu.

IZOLACJA

Izolacja do kominka z płaszczem wodnym wykonana jest z blachy ocynkowanej oraz wełny izolacyjnej zabezpieczonej folią aluminiową.

W znacznym stopniu ogranicza ona straty ciepła ogrzewanej wody oraz pośrednio wpływa na podniesienie sprawności pieca nawet do 10%. Dzięki temu maksymalna ilość ciepła oddawana jest do instalacji grzewczej.

Dodatkowo zastosowanie izolacji wpływa także na ograniczenie ilości spalanego drewna, czyli ekonomikę spalania. Oznacza to, iż przy jej zastosowaniu, potrzebujemy mniej drewna do uzyskania takiej samej temperatury.

RAMKA

Nowoczesna stalowa ramka ozdobna.

Jej główną zaletą jest łatwy i szybki montaż. Instalację ramki można wykonać samemu, bez użycia dodatkowych narzędzi.

CHARAKTERYSTYKA:

• kąt wygięcia: 90°
• materiał: stal czarna malowana proszkowo
• grubość: 2 mm.

STEROWNIK

Zestaw MSK z przepustnicą to nowoczesny sterownik kominka z ekranem, który można stosować do wszystkich wkładów powietrznych i z płaszczem wodnym. Jego zadaniem jest dopuszczanie zimnego powietrza (do spalania) z zewnątrz budynku, bezpośrednio do komory spalania w taki sposób, aby było ono maksymalnie efektywne. Dzięki jego zastosowaniu możemy zaoszczędzić nawet do 30% drewna i już po 2 miesiącach używania zwrócą nam się pieniądze za jego zakup.

FUNKCJE STEROWNIKA:

• sterowanie dwoma pompami c.o. oraz jednym niezależnie nastawianym urządzeniem np. turbiną lub oświetleniem
• sterowanie turbiną kominkową
• precyzyjne dawkowanie powietrza do spalania
• zabezpieczenie przed przegrzaniem
• odcięcie dopływu powietrza w przypadku zaniku zasilania
• akustyczne ostrzeżenia.

W SKŁAD ZESTAWU WCHODZI:

• sterownik mikroprocesorowy
• czujnik temperatury z silikonowym kablem o długości 2 metrów
• przepustnica z serwomechanizmem.

Przepustnica jest wyposażona w specjalną uszczelkę, dzięki której odcięcie powietrza (do spalania) z zewnątrz jest całkowite. Po wygaśnięciu żaru we wkładzie sterownik automatycznie zamyka dopływ zimnego powietrza z zewnątrz, dzięki czemu nie następuje natychmiastowe wychłodzenie paleniska i mieszkania.

UWAGA! W kominkach w wersji żeliwnej czujnik nie może być położony na wkładzie, ponieważ pod wpływem temperatury może się stopić.

ZAWÓR TERMICZNY

Zawór bezpieczeństwa STS 20 S WATTS 3/4 95°C jest zaworem termostatycznym, który zabezpiecza wszelkiego rodzaju kotły oraz kominki z płaszczem wodnym, w których stosowane jest paliwo stałe (typu węgiel, miał, drewno, koks), przed możliwością zagotowania się wody w układzie CO, np. w momencie braku zasilania energii elektrycznej.

ZAKRES STOSOWANIA

Termiczne zabezpieczenie odpływowe jest wymagane w przypadku kotłów płomienicowych zmiennych i instalacji grzewczych na paliwa stałe. Zabezpieczenie odpływowe Typ STS20S jest zaworem ciśnieniowo niezależnym, uruchamianym temperaturą czynnika na wylocie ze źródła ciepła. Przy temperaturze 97°C (+/-) 2°C odpływ wody użytkowej z ogrzewacza zostaje otwarty. W ten sposób zawór zapobiega wzrostowi temperatury powyżej 110°C (maksymalne otwarcie).

DANE TECHNICZNE

• Min. temperatura operacyjna : -10°C
• Min. temperatura otwarcia : 97°C
• Maksymalna temperatura operacyjna : 110°C
• Nadciśnienie operacyjne : 10 bar
• Przepływ maksymalny : 6,5 m3/h

WŁAŚCIWOŚCI TECHNICZNE

• korpus i osłona wykonana z mosiądzu [58% Cu, 3% PbJ CW617N zgodnie z PN- EN 12165: 2011 E]
• uszczelnienie z Vitonu
• sprężyna ze stali nierdzewnej
• miedziana rurka kapilarna, 1300 mm w osłonie.

AKCESORIA

RURA SPIRO

Rura elastyczna typu flex ma zastosowanie w systemach wentylacyjnych, klimatyzacyjnych oraz przy rozprowadzeniu ciepłego powietrza od kominków. Rury te dają się kształtować pod dowolnym kątem nie zmieniając parametrów zewnętrznych, a jednocześnie zachowując szczelność. Dzięki charakterystycznym przetłoczeniom powierzchni, przewody doskonale przenoszą wydłużenia liniowe oraz tłumią drgania powstające, np. od pracujących wentylatorów.

CHARAKTERYSYKA:

• długość 1 mb można ją rozciągnąć do około 2,80 mb
• odporność temperaturowa 200°C
• łatwy montaż
• brak konieczności używania specjalnych narzędzi do cięcia lub mocowania.

SILIKON 1200°

Jednoskładnikowy kit uszczelniający na bazie szkła wodnego do miejsc narażonych na bezpośredni kontakt z ogniem.

ZASTOSOWANIE:

• uszczelnianie miejsc narażonych na bezpośredni kontakt z ogniem, tj. wnętrza kominków, piece, paleniska, grille itp.
• mocowanie i uszczelnianie elementów wykonanych z kamienia, betonu i stali, np. wkładów kominkowych
• uszczelnianie i spoinowanie cegieł ognioodpornych
• uszczelnianie elementów przewodów spalinowych.

WŁAŚCIWOŚCI:

• po utwardzeniu trwale odporny na temperaturę do +1200°C
• żaroodporny
• dobrze przyczepny do ceramiki budowlanej, szamotu, betonu, kamienia i stali stopowej nie zawiera azbestu
• odporny na SO2, SO3 i NO2 (dotyczy stężeń typowych dla podgrzewaczy, kominków i pieców do użytku domowego)
• po utwardzeniu nieelastyczny (nie stosować do dylatacji)
• nie kruszy się i nie pęka pod wpływem działania temperatury (wyłącznie do zastosowań statycznych)
• opakowania: 310 ml
• kolor: czarny.

OPASKA ZACISKOWA

Uniwersalna opaska zaciskowa przydatna jest przy budowie systemu DGP. Łączy rury rozprowadzające gorące powietrze z trójnikami, przyłączami, króćcami itp. Dzięki zastosowaniu ślimakowego ściągacza zapewnia szczelności połączenia.

 CHARAKTERYSTYKA:

• długość: 60 cm
• maksymalna średnica skręcenia: 175 mm
• szerokość: 1 cm.
