Zestaw: Wkład kominkowy powietrzny stalowy Simple S lewy BS + dolot z przejściem na rurę fi 125, pojedyncza szyba typu glass, wylot fi 150, moc 7kW + akcesoria

W skład zestawu wchodzi:

1. Wkład kominkowy Simple S lewy BS
2. Przejście z dolotu na rurę fi 125
3. Flex fi 125
4. Opaska
5. Podstawa pod wkład
6. Rura fi 150 50cm 2szt
7. Kolano 90st fi 150
8. Taśma 10m
9. Uszczelniacz do rur
10. Przejście na komin ceramiczny fi 150/200
11. Kratka luft lewa 600x400x90 czarna 2szt (wylotowe)
12. Kratka luft prawa SF 400x600x90 czarna 1szt (wlotowa)

Wkład spełnia wymogi Ekoprojektu.

Ekoprojekt jest to wymóg wobec producentów, by produkowali wkłady o niskiej emisji pyłów (mniejszy smog).

Wkład spełniający wymogi Ekoprojektu to bezpieczny wybór,gdyż wkłady nie spełniające będą systematycznie wycofywane z obiegu.

Wkład polecany do domów z rekuperacją.

Parametry wkładu spełniają surowe niemieckie normy BImSchV 2.

Zalety:

• Kompaktowy rozmiar
• Płytka komora spalania
• Ruszt i popielnik w standardzie
• Dwa deflektory wydłużające drogę spalin
• Nisko osadzona komora spalania - od 100 do 140 mm od ziemi
• Wkład szczelny do rekuperacji, dolot z przepustnicą prostokątną w standardzie
• Spełnia kryteria Ekoprojektu oraz BimSch
• Potrójne dopowietrzenie komory - pierwotne, wtórne i kurtyna powietrza ( powietrze do kurtyny doprowadzane kanałami )
• Zamknięty profil drzwi
• Perforowana klamka

MAKSYMALNE WYKORZYSTANIE ENERGII

Wykonany z wysoko gatunkowej stali korpus i front odporny na działanie bardzo wysokich temperatur.

Efektywne spalanie i dłuższe utrzymywanie temperatury dzięki wyłożeniu komory spalania TERMOTEC - materiałem akumulującym ciepło, który podwyższa temperaturę w komorze.

Wysoki czopuch i poprzecznie umieszczone płomieniówki - zwiększają powierzchnię wymiany ciepła pomiędzy wkładem a otoczeniem. Obniżenie temperatury spalin przyczynia się do zwiększenia sprawności urządzenia.

Stabilne i wytrzymałe na naprężenia drzwi kominka wykonane z zamkniętego profilu. Uszczelka drzwi znajduje się w wyprofilowanym kanale, co gwarantuje odpowiednie jej przyleganie oraz zapobiega ewentualnemu wypadnięciu podczas eksploatacji.

Dopalania cząstek opału dzięki deflektorowi, który wydłuża drogę spalin.

Dostarczanie powietrza wyłącznie z zewnątrz dzięki wbudowanemu króćcowi. Regulacja dolotu powietrza za pomocą jednego regulatora, co wyklucza błędy w niewłaściwym użytkowaniu.

Potrójny system dopowietrzenia komory spalania: powietrze pierwotne -  skierowane jest na płytę, na której odbywa się spalanie; powietrze wtórne dostarczane jest otworami w tylnej ścianie. Dodatkowo we wkładzie zastosowany jest system czystej szyby (kurtyna powietrza).

BEZPIECZEŃSTWO NA NAJWYŻSZYM POZIOMIE

Doskonała szczelność dzięki solidnym spawom wykonanym w osłonie gazu szlachetnego.

Elementy stalowe wycinane laserowo przy pomocy nowoczesnych urządzeń, a następnie wyginane na giętarkach CNC.

Front wkładu wyposażony w ceramikę żaroodporną wytrzymująca temperaturę do 660°C.

EKOLOGICZNE SPALANIE

Urządzenie spełnia wymagania Ekoprojektu oraz normy BImSchV 2, wyznaczającej maksymalną emisję CO.

WYGODNE UŻYTKOWANIE

Utrzymanie wkładu w czystości jest łatwiejsze dzięki zamontowanemu rusztowi oraz pojemnikowi, w którym gromadzi się popiół.

Ograniczenie osadzanie sadzy dzięki systemowi czystej szyby (kierownica powietrza).

Specjalna perforowana konstrukcja klamki chroni przed nadmiernym nagrzewaniem, co wpływa na wysoki komfort użytkowania kominka.

NOWOCZESNY DESIGN

Wkład kominkowy z dwoma szybami zestawionymi ze sobą pod kątem prostym (szyby łączone bez szprosa).

Dekoracyjna szyba typu glass wytrzymująca temperaturę do 660°C, która nadaje kominkowi nowoczesny i elegancki wygląd, optycznie powiększa front wkładu.

Wymiary wkładu

Dane techniczne:

• Moc nominalna (kW): 7,0
• Zakres mocy grzewczej (kW): 3,5 - 8,0
• Sprawność cieplna (%): 80,0
• Średnica wylotu spalin (mm): 150
• Spełnia kryteria EKOPROJEKTU: Tak
• Przeznaczony do rekuperacji: Tak
• Rodzaj paliwa: zalecane sezonowane drewno liściaste o wilgotności ≤20%
• Emisja CO (przy 13% O 2 ) ≤ podawana w %: ,10
• Temperatura spalin (℃): 200,0
• Max długość polan (cm): 40
• Zgodność z normą BImSchV 2:Tak
• Współczynnik efektywności energetycznej EEI: 110,50
• Minimalne wymagane pole czynne kratek wylotowych (cm2)≥700
• Minimalne wymagane pole czynne kratek wlotowych (cm2)≥500
• Rodzaj przeszklenia: boczne
• Otwieranie drzwi: w lewo
• Materiał wykonania: stal
• Szerokość (cm): 64,40
• Wysokość (cm): 78,10
• Głębokość (cm): 33,60
• Średnica (cm): 150,00
• Klasa efektywności energetycznej: A +
• Producent: Kratki

Przekrój wkładu

Ułożenie dolotu od spodu wkładu z przejściem na rurę fi 125

Przejście do podłączenia dolotu z rurą fi 125

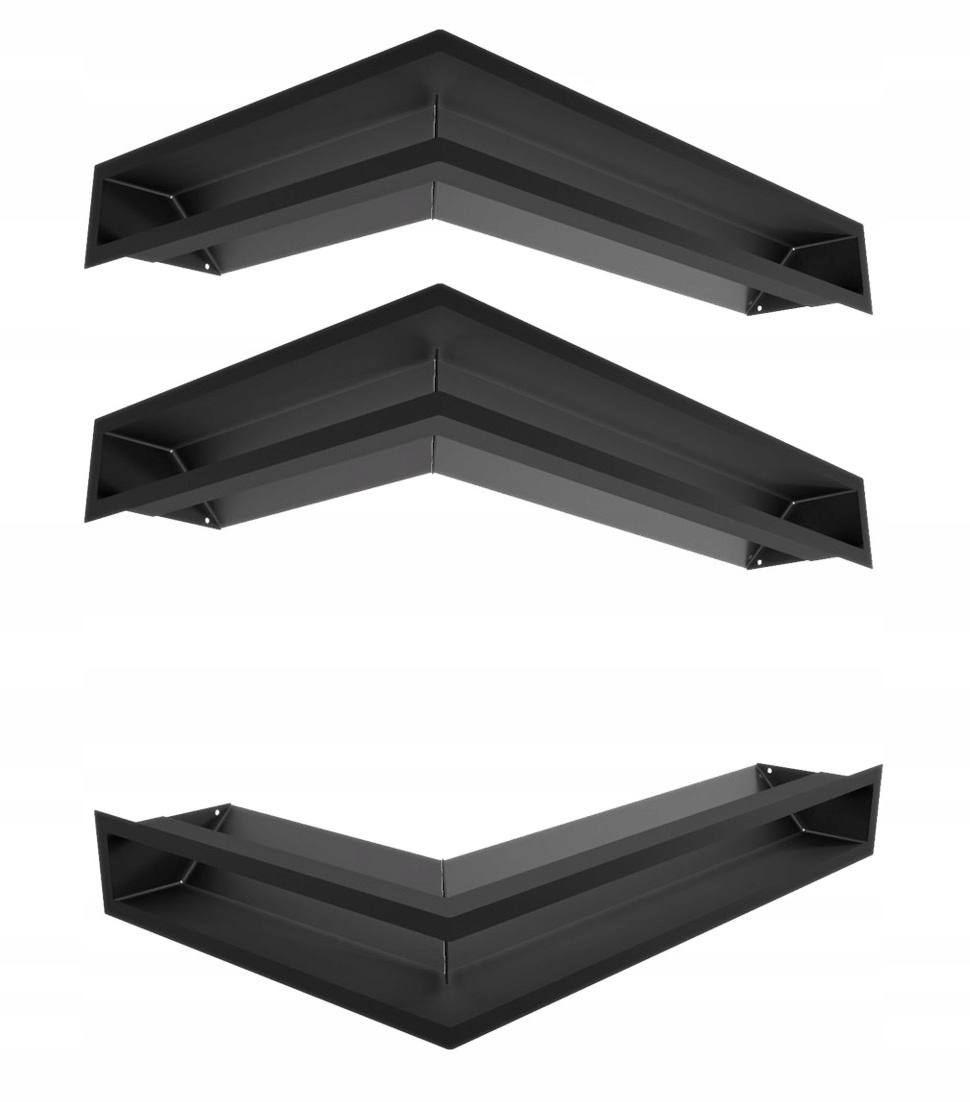

Zestaw 3 szt kratek kominkowych typu luft 45S narożny 600x400x90 do kominka z szybą boczną lewą - kolor czarny - 2szt GÓRA i 1szt DÓŁ SF

Informacje o produkcie:

• Kratka o wymiarze 600x400x90mm
• Głębokość kratek górnych: 126,5mm
• Głębokość kratek dolnych: 76,5mm
• Wysokość : 90mm Środek kratki: 58mm
• front bez widocznych łączeń
• kratki malowane wysokiej jakości farbami proszkowymi
• nowoczesny kształt
• zamaskowany wlot powietrza

Dane techniczne (1szt):

Waga (kg): 3,5

Pole czynne kratki (cm2): 436

LUFT 45S wyróżnia się nowoczesnym i minimalistycznym wyglądem. Kratka posiada zamaskowany wlot powietrza – wykonany pod kątem 45 stopni oraz front bez widocznych łączeń.

Zalety kratek typu luft 45S

Kratka kominkowa stanowi estetyczne zakończenie kanałów rozprowadzających ciepłe powietrze z kominka.

Jest ona instalowana w ścianie lub w czopuchu obudowy kominkowej.

Kratka wyróżnia się nowoczesnym i minimalistycznym wyglądem, a jej podłużna forma sprawia, że doskonale sprawdza się we wnętrzach utrzymanych w stylu współczesnym.

Charakterystycznymi cechami modelu LUFT 45S są: zamaskowany wlot powietrza – wykonany pod kątem 45 stopni oraz front bez widocznych łączeń.

Przy montażu kratki należy pamiętać o jej prawidłowym ułożeniu.

Jeżeli instalujemy ją nad kominkiem - wlot powietrza powinien znajdować się na spodzie, jeżeli pod wkładem - wlot powinien być na górze.

Pozwoli to zachować odpowiedni, konwekcyjny przepływ ogrzewanego powietrza.

Dzięki malowaniu kratki metodą proszkową, jej kolor pozostaje trwały i odporny na działanie podwyższonej temperatury, a sama kratka jest bardziej odporna na uszkodzenia mechaniczne.

Wymiary kratek górnych

Wymiary kratki dolnej

Podczas wszelkich czynności związanych z obsługą i eksploatacją wkładu należy pamiętać, iż elementy wkładu mogą mieć wysoką temperaturę w związku z czym do obsługi należy stosować rękawice ochronne.

Jak właściwie palić w kominku?

Drewno to jedno z najlepszych paliw wykorzystywanych do uzyskania ciepła. Jako odnawialne źródło energii mamy zagwarantowaną jego ciągłą dostępność, a także niezależność od poszczególnych producentów energii cieplnej. Paliwo to dostępne jest nawet lokalnie. Zapewnia posiadanie indywidualnego i konkurencyjnego sposobu ogrzewania, również pod względem cenowym. Drewno używane jako opał do kominków powstaje najczęściej z  resztek masy drzewnej. Jego moc uzależniona jest w głównej mierze od zawartości w nim wody. Świeżo ścięte drzewo lub niewłaściwie przechowywane charakteryzuje się dużą zawartością wilgoci. Wilgoć podnosi wagę drewna i jednocześnie redukuje jego moc grzewczą. Dlatego najbardziej zalecanym i wydajnym jest drewno o wilgoci poniżej 20%.

Podczas palenia należy:

• używać tylko naturalnego drewna
• nie używać grubych kawałków drewna
• nie używać drewna mokrego lub wilgotnego

DOBÓR PALIWA

Paliwo zalecane

Producent zaleca stosować polana drzew liściastych typu: buk, grab, dąb, olcha, brzoza, jesion, itp. o wymiarach polan lub szczap: długości ok. 30 cm i obwodzie od ok. 30 cm do 50 cm- wilgotność drewna używanego do opalania urządzenia nie powinna przekraczać 20% co odpowiada drewnu sezonowanemu 2 lata po wyrębie, przechowywanemu pod zadaszeniem.

Paliwo niezalecane

Należy unikać do opalania urządzenia polan lub szczap o wilgotności powyżej 20%, gdyż może to spowodować nie osiąganie deklarowanych parametrów technicznych - obniżona moc cieplna.

Nie zaleca się stosować do opalania urządzenia polan drzew iglastych oraz drzew zażywiczonych, które powodują intensywne zakopcenie urządzenia oraz konieczność częstszego czyszczenia urządzenia i przewodu kominowego.

Paliwo zabronione

We wkładach nie wolno palić: minerały (np.: węgiel, drewno tropikalne (np.: mahoń), produkty chemiczne lub substancje płynne, takie jak: olej, alkohol, benzyna, naftalina, płyt laminowanych, impregnowanych lub sprasowanych kawałków drewna związanych klejem, śmieci. Jeżeli jest dopuszczalne inne paliwo, informacja będzie umieszczona na tabliczce znamionowej.

OBUDOWA WKŁADU KOMINKOWEGO

Obudowa powinna zapewniać dostęp powietrza potrzebnego do wentylacji, cyrkulacji powietrza w obudowie, poprzez zastosowanie w niej kratek kominkowych dobranych odpowiednio do mocy wkładu (w dolnej części zabudowy - pod wkładem ) oraz kratki wylotowej (na górze obudowy - nad wkładem).

Dobór kratek

Kratki wlotowe i wylotowe: W dolnej części zabudowy wkładu kominkowego należy przewidzieć otwór(y) nawiewne za pomocą których do obudowy wchodzi powietrze potrzebne do ogrzewania - wlot powietrza (dolne kratki wentylacyjne). Aby zapewnić właściwe odprowadzanie gorącego powietrza z okapu należy zamontować w nim otwory wywiewne zakończone kratkami wentylacyjnymi - wylot powietrza (górne kratki wentylacyjne). Otwory wykończone są za pomocą kratek o polu przekroju w zależności od mocy wkładu od 40 do 60 cm 2 na 1 kW mocy wkładu kominkowego.

Uwaga: Ze względu na wysoką temperaturę w obudowie wkładu kratki w okapie jak i wieńczące układ rozprowadzania powietrza w domu muszą być metalowe. W okapie kominka montujemy wyłącznie kratki bez żaluzji.

ROZPALANIE KOMINKA

Jedynym prawidłowym i zalecanym sposobem rozpalania kominków jest tzw. rozpalanie od góry.

INSTRUKCJA KROK PO KROKU

1. PRZYGOTOWANIE MATERIAŁÓW

- Kilka większych polan drewna (rozłupanych; max. wilgotność do 20%; śr. ok 10-13 cm) - Garść drobnych szczap na rozpałkę (śr. ok 2-5 cm; max. wilgotność do 20%,)

- Dowolna podpałka

- Zapałki/zapalarka

2. PRZYGOTOWANIE KOMINKA i PALENISKA

- Otwieramy wszystkie dopowietrzenia/przepustnice w kominku

- Układamy większe polana na dnie paleniska w sposób naprzemienny

- Na szczycie grubych polan układamy warstwę drobnych szczap na rozpałkę (nie więcej niż 3 warstwy). Szczapy układamy pozostawiając pomiedzy nimi odstępy, aby zapewnić swobodny przepływ powietrza

- Na górnej warstwie szczep układamy podpałkę

ROZPALANIE

Podpalamy rozpałkę i zamykamy drzwi od kominka. W zależności od długości przewodu kominowego i jego ciągu rozpalanie może trwać od kilku do kilkunastu minut. W przypadku niewystarczającego ciągu w kominie należy w początkowej fazie rozpalania rozszczelnić drzwi kominkowe poprzez ich uchylenie. Dobrym pomysłem jest również uchylenie okna w pomieszczeniu, w którym kominek jest zainstalowany w celu doprowadzenia do niego większej ilości powietrza (tylko w przypadku urządzeń nie posiadających wbudowanego dolotu powietrza z zewnątrz) Wkład kominkowy przeznaczony jest do opalania drewnem o zawartości wilgotności do 20%. Stosowanie węgla, koksu, produktów węglopochodnych, tworzyw sztucznych, śmieci, szmat i innych substancji palnych jest niedozwolone. Warunkowo dopuszcza się spalanie atestowanych brykietów drzewnych, wykonanych z trocin lub peletu, ale jedynie w małych ilościach. Praktyczna ocena wilgotności stosowanego opału drewna jest następująca. Drewno, które ma posiadać zawartość wilgoci w granicach 18-20%, musi być sezonowane przez okres 18-24 miesięcy lub zostać oddane procesowi suszenia w suszarniach. Wraz z redukcją wilgotności drewna, wzrasta jego wartość opałowa, co oznacza oszczędności finansowe - nawet do 30% ogólnej masy drewna potrzebnej na jeden sezon grzewczy. W przypadku używania do spalania drewna o zbyt dużej wilgotności może nastąpić nadmierne zużycie energii potrzebnej do odparowania wilgoci oraz do powstania skroplin w czopuchu lub komorze spalania, co wpływa na ogrzewanie pomieszczenia. Innym negatywnym zjawiskiem zaobserwowanym przy stosowaniu drewna o zbyt dużej wilgotności jest zjawisko wydzielana się kreozotu - osadu niszczącego przewód kominowy, który w granicznych przypadkach może spowodować zapalenie się i pożar komina. W związku z powyższym zaleca się stosowanie drewna liściastego dąb, buk, grab, brzoza. Drzewa iglaste charakteryzują się niższymi wartościami energetycznymi, a palenie nimi powoduje intensywne zakopcenie szyby.

UWAGA: Nie należy użytkować niezabudowanego wkładu kominkowego za wyjątkiem próbnego rozpalenia.
