ODPOWIETRZNIK NOWEJ GENERACJI

Typowe instalacje wodne zbudowane są w oparciu o układ rur i urządzeń w których tłoczona jest woda lub inne medium ciekłe. Aby instalacja mogła pracować poprawnie i ekonomicznie, zapewniając komfort jej użytkownikom musi być ona precyzyjnie odpowietrzona. Niezmiernie istotne jest wyposażenie jej w urządzenia automatyczne, które samoistnie usuną zgromadzone w niej powietrze. Najprostszym a jednocześnie i najskuteczniejszym rozwiązaniem są pionowe i kątowe odpowietrzniki automatyczne.

Nowy odpowietrznik automatyczny AFRISO posiada szereg nowatorskich rozwiązań, które pozwoliły na uzyskanie jeszcze lepszych parametrów odpowietrzania. Najważniejsze zmiany kryją się w konstrukcji mechanizmu odpowietrzającego, który znajduje się wewnątrz mosiężnego korpusu.

Potwierdzeniem wyjątkowości konstrukcji nowego odpowietrznika oraz skuteczności jego działania jest uzyskanie ochrony patentowej.

Główne zmiany konstrukcyjne dotyczą:

• Pokrywy zaworu odpowietrzającego, która wyposażona jest w owalny otwór odpowietrzający.
• Mechanizmu dźwigni odpowietrznika, który posiada o wiele większą siłę docisku uszczelnienia do otworu odpowietrzającego.
• Zupełnie nowego pływaka, który dzięki zmianie wyważenia i nacięciom na powierzchni pracuje płynnie i precyzyjnie.

Jak to działa

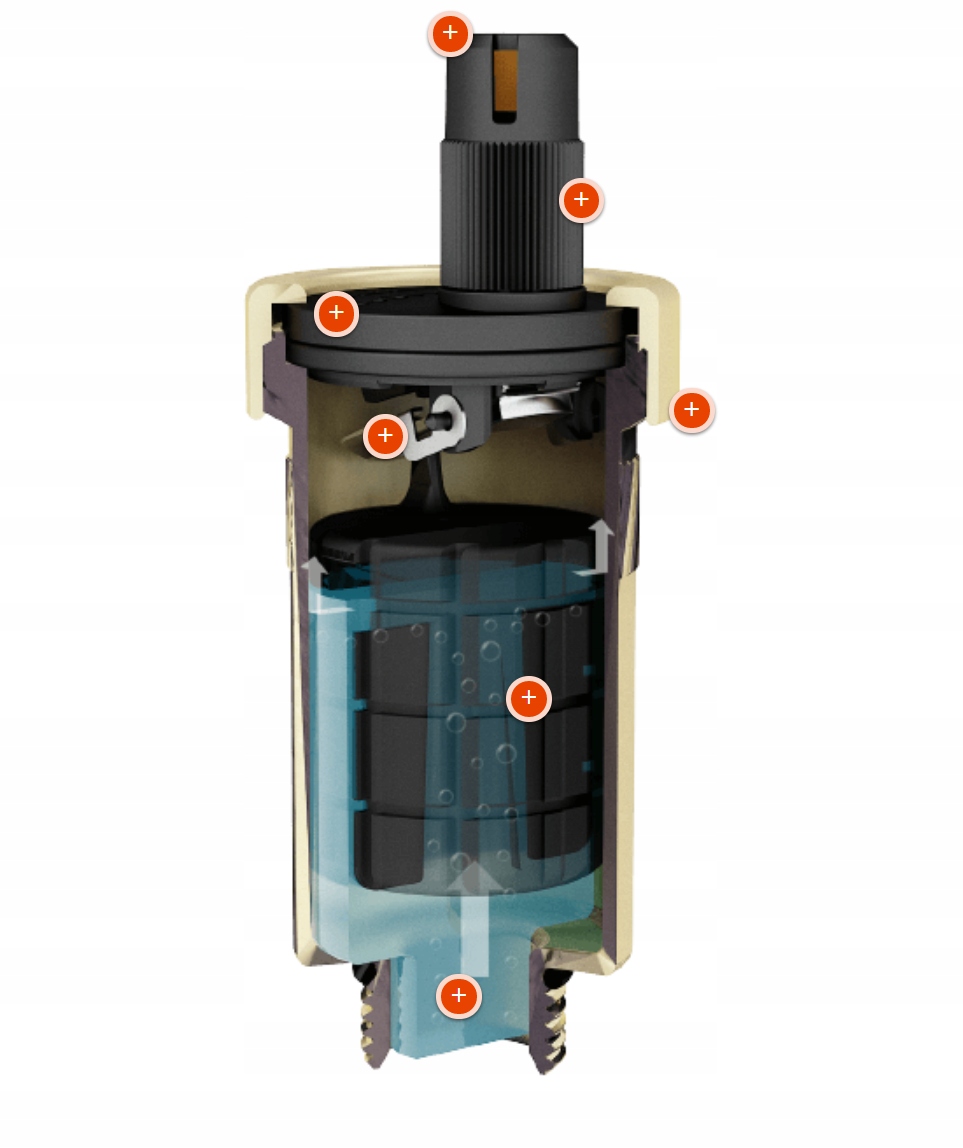

Automatyczny zawór odpowietrzający AFRISO wyposażony jest w pływak umieszczony w cylindrycznym korpusie.

Uwolnione z instalacji powietrze przedostaje się do górnej części odpowietrznika, powodując obniżenie poziomu wody.

Wraz z jej obniżeniem opada pływak, pociągając za sobą dźwignie, która otwiera owalny otwór odpowietrzający,, umożliwiający usuniecie powietrza z odpowietrznika. To powoduje z kolei podniesienia poziomu wody, w efekcie, którego następuje przemieszczenie pływaka do góry i zamknięcie wylotu powietrza.

PEWNE DZIAŁANIE

• Pływak, który dzięki płynnej i precyzyjnej pracy wewnątrz korpusu urządzenia reaguje natychmiast i usuwa najmniejsze ilości powietrza z wnętrza odpowietrznika.

SZYBSZE ODPOWIETRZANIE

• Nowy odpowietrznik AFRISO PrimoVent z Aquastop usuwa dwukrotnie więcej powietrza niż poprzednia konstrukcja i inne rozwiązania na rynku.

WYŻSZA ODPORNOŚĆ NA ZANIECZYSZCZENIA

• Zupełnie nowa dźwignia zapewniająca niezawodność całego mechanizmu, która zwiększa odporność na zanieczyszczenie odpowietrznika.

OCHRONA PRZED ZALANIEM

• System Aquastop chroni przed wyciekami wody nawet w przypadku usterki lub skrajnego zanieczyszczenia.

MNIEJSZE STRATY CIEPŁA

• Optymalne proporcje wysokości do szerokości redukują straty ciepła na instalacji.

PRAKTYCZNY W MONTAŻU

• Smukła sylwetka pozwala na bezproblemowy montaż na instalacji o ograniczonej powierzchni.

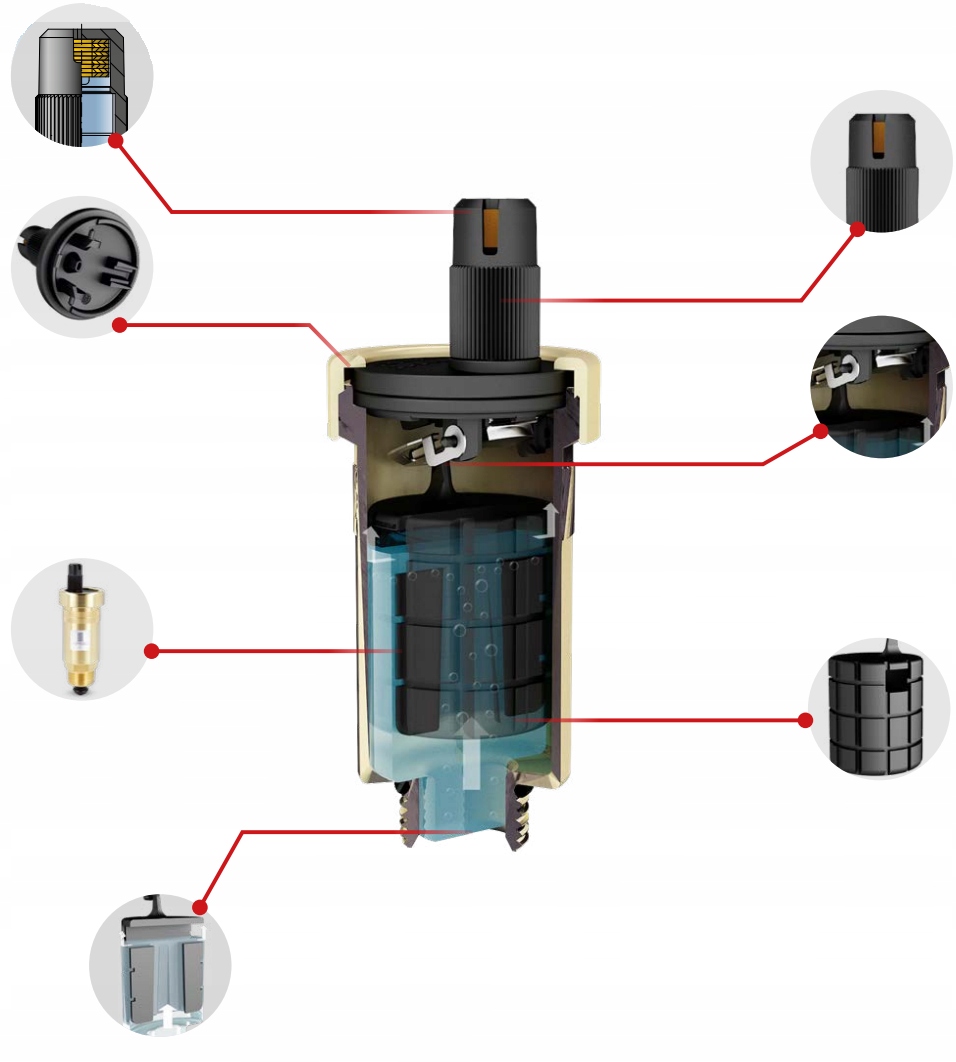

System Aquastop

Zapewnia niezawodne działanie bez wycieków wody.

Kapturek ochronny

Kapturek zabezpiecza wylot powietrza oraz system Aquastop. Posiada blokadę przed całkowitym odkręceniem.

Pokrywa z dyszą o opatentowanym kształcie

Otwór odpowietrzający uformowano tak,aby zapewniał jak najwyższą wydajność odpowietrzania.

Mechanizm sprężynowy

Zaprojektowany do niezawodnego otwierania i zamykania zaworu- bezpośrednio połączony z pływakiem.

Smukła konstrukcja

Zapewnia niższe straty ciepła.Odpowietrznik jest idealny do aplikacji w miejscach o bardzo ograniczonej przestrzeni.

Opatentowany kształt pływaka

Zapewnia minimalny efekt kapilarny- zapobiega tworzeniu się poduszki powietrznej, dzięki czemu eliminowane są gwałtowne skoki pływaka mogące skutkować jego zacinaniem się.

Odpowietrzanie dwukierunkowe

Oddzielone powietrze uchodzi przez centralny otwór pływaka, natomiast woda niezależnie odpływa po ścianach bocznych.

Korzyści

Pewne działanie

• Sercem nowej generacji odpowietrznika jest pływak, który dzięki płynnej precyzyjnej pracy wewnątrz korpusu urządzenia reaguje natychmiast i usuwa najmniejsze ilości powietrza z wnętrza odpowietrznika.

Szybsze odpowietrzanie

• Nowy odpowietrznik AFRISO jest w stanie usunąć dwukrotnie więcej powietrza niż poprzednika konstrukcja i inne rozwiązanie na rynku.

Wyższa odporność na zanieczyszczenia.

• Mechanizm zmienionej generacji to przed wszystkimi zupełnie nowa dźwignia zapewniająca niezawodność całego mechanizmu, która zwiększa odporność na jego zanieczyszczenie.

Najczęściej zadawane pytania:

Czy nakrętka na zwieńczeniu odpowietrznika PrimoVent powinna być cały czas otwarta?

• Nakrętka z tworzywa sztucznego na górze automatycznego odpowietrznika AFRISO PrimoVent z Aquastop powinna podczas prawidłowej pracy odpowietrznika być dokręcona. Automatyczny odpowietrznik AFRISO PrimoVent z Aquastop został zaprojektowany tak, aby wypuścić tylko powietrze i zatrzymać wypływ cieczy. Nawet w przypadku silnego zanieczyszczenia medium, utrudniającego pracę pływaka odpowietrznika, nie dojdzie do zalania dzięki systemowi Aquastop.

Do jakich instalacji przeznaczone są odpowietrzniki PrimoVent?

• Odpowietrzniki AFRISO PrimoVent przeznaczone są do pracy w zamkniętych instalacjach grzewczych.

Na jakim etapie montażu instalacji należy zamontować odpowietrznik PrimoVent?

• Przed montażem odpowietrzników automatycznych instalacja powinna zostać wypłukana ze wszelkich zanieczyszczeń i wstępnie odpowietrzona. Pamiętajmy, że odpowietrzniki automatyczne AFRISO PrimoVent z Aquastop przeznaczone są do odpowietrzania pracującej instalacji, a nie do jej odpowietrzania podczas pierwszego napełniania.

+ Uszczelki zapewniają niezawodne działanie bez wycieków wody.

+ Otwór odpowietrzający uformowano tak, aby zapewniał jak najwyższą wydajność odpowietrzania.

DANE TECHNICZNE

• Temperatura medium max 110°C
• Ciśnienie max 12 bar
• Stężenie glikolu max 50%
• Korpus mosiądz
• Elementy wewnętrzne tworzywo sztuczne, stal nierdzewna
• Wysokość montażowa 77 mm bez zaworu stopowego
