Regulátor počasia BWC 310, 3 snímače, 230 AC AFRISO

Použitie

Regulátor počasia BWC 310 je určený na ovládanie trojcestného alebo štvorcestného miešacieho ventilu s možnosťou pripojenia čerpadla ventilu. Tento regulátor je vybavený funkciou riadenia počasia, týždenným programom a navyše môže spolupracovať s miestnostným regulátorom. Zariadenie je tiež vybavené možnosťou ochrany teploty spätného toku. Táto funkcia slúži na ochranu kotla na tuhé palivo pred príliš nízkou teplotou vracajúceho sa média alebo pred varom vykurovacieho média v krátkom okruhu kotla.

Dodávka obsahuje:

• regulátor BWC 310 s LCD displejom,
• snímač teploty napájacieho zdroja,
• snímač spätnej teploty,
• vonkajší snímač počasia,
• Napájací kábel.

Technické údaje

• Napájanie: 230 V, 50 Hz
• Prúd čerpaný regulátorom: 0,014 A
• Napájanie od regulátora: 2VA
• Prúd čerpadla: max 0,6 A
• Prúd pohonu ventilu: max 2 A
• Prúd poistky: max 2 A
• Stupeň ochrany regulátora: IP20
• Teplota okolia: 0÷55 °C
• Skladovacia teplota: 0÷55 °C
• Relatívna vlhkosť: 5÷80%, bez kondenzácie
• Rozsah merania: T1: -40chromozómy+70 °C (vonkajšia teplota) T2: 0chromozómy+99 °C (teplota výkonu) T3: -9chromozómy +99 °C (vratná teplota)
• Rozlíšenie merania teploty: 1 °C
• Presnosť merania teploty: ±1 °C
• Prípojky: Skrutkové svorky 1 × 1,5mm²
• Displej: Textový LCD s podsvietením
• Rozmery regulátora: 104 × 155 × 50 mm
• Hmotnosť: 0,45 kg

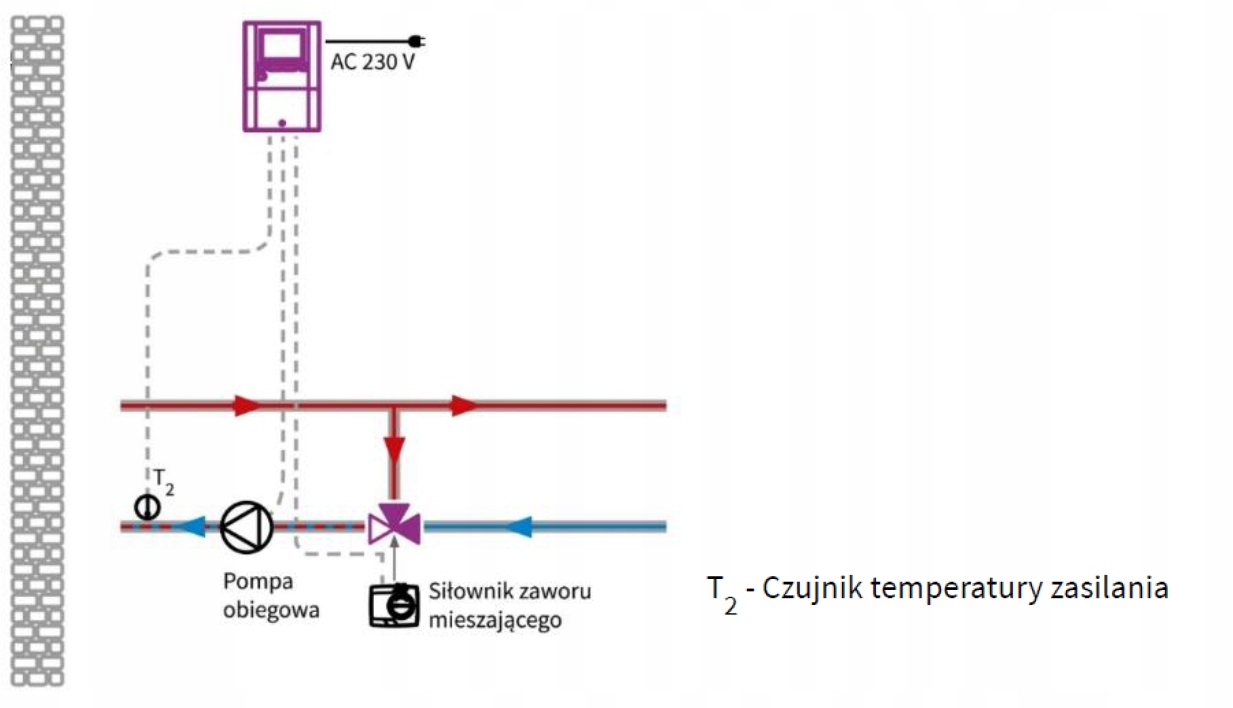

Príklad montážneho schémy:

Schéma so 4-cestným ventilom:

Schéma s použitím 3-cestného ventilu vo funkcii spätnej ochrany:
