Rozdeľovač podlahového kúrenia 8

Mosadzný rozdeľovač 8 sekcií Polského výrobca (atest) v škále cw617n pre pitú vodú + adaptery na rúru pex 16 + vetracie a vypušťovacia sekcia.

Rozdeľovač je určený pre podlahové vykurovanie.

Rozdeľovač vyrobený z hrubej mosadze!

V rozvádzači boli použité príslušenstvo a komponenty vyrobené v EÚ - PRODUKT ODPORÚČANÝ INŠTALÁTORMI.

Kompletná komplexná sada obsahuje:

BELKI mosadzné 2 kusy

UCHWYTY upevňovacie 2 kusy

Regulačné ventily s prietokomermi 8 kusov

ZAWORY TERMOREGULACYJNE 8 kusov

TRÓJNIK mosadzný 2 kusy

1" automatické odvzdušňovacie ventily 2 kusy

ZAWORY SPUSTOWE 2 kusy

Spojky PEX 3/4 × 16 GW adaptér - 16 ks

1) Horný nosník:

vyrobená z vysoko kvalitnej mosadze CW617N (pre pitnú vodu)

prietokomery doplnené konektorom 3/4 × 16 PEX (pre rúru PEX 16)

odvzdušňovacia jednotka s automatickým odvzdušením.

1) Spodná časť:

vyrobená z vysoko kvalitnej mosadze CW617N (pre pitnú vodu)

termostatické vložky M30 × 1,5 - možnosť montáže termocylindrických valcov

odvzdušňovacia jednotka s automatickým odvzdušením.

Výhody rozdeľovača:

• Umožňuje ľubovoľnú konfiguráciu a doplnenie komponentov pre konkrétnu investíciu.
• Vyrobené z materiálov odolných voči korózii
• Vďaka použitiu spoľahlivých gumových tesnení EPDM pre všetky prvky zariadenia nie je potrebné používať ďalšie tesnenia pri inštalácii.
• Spolupracuje s ekonomickými zdrojmi tepla, ako sú tepelné čerpadlá a kondenzačné kotly.
• K dispozícii vo verziách od 2-16 sekcií.
• Prispôsobené na montáž čerpadlo-miešacích súprav.

Použitie:

Rozdeľovač je nastavený pre systémy plošného - podlahového vykurovania.

Termoregulačné ventily na spätnom nosníku sú prispôsobené pre montáž elektrických pohonov M30 × 1,5.

Regulačné ventily s prietokomermi inštalované na prívodnej lište umožňujú rýchlu reguláciu prietoku vďaka použitej skale na ventile.

Úloha rozdeľovačov v inštalácii podlahového vykurovania:

• oddelenie vykurovacieho média do vykurovacích okruhov,
• zabezpečenie správnych prevádzkových parametrov inštalácie podlahového vykurovania (nezávislé napájanie každého vykurovacieho okruhu).
• Možnosť nezávislého ovládania výkonu a teploty každej miestnosti s podlahovým vykurovaním.
• Paralelné pripojenie určitého počtu hadicových boxov s individuálnou hydraulickou a teplotnou reguláciou.
• Možnosť pripojenia miešacej skupiny - čerpadla na dosiahnutie teploty na rozdeľovači vhodnej pre podlahové vykurovanie

V rozvádzači boli použité príslušenstvo a komponenty vyrobené v EÚ - PRODUKT ODPORÚČANÝ INŠTALÁTORMI.

Prietokomer (rotameter).

Prvky na meranie prietoku v jednotlivých okruhoch na stupnicovom rozdelení a na presnú reguláciu prietočiek.

Prietokomer je vyrobený z plastu a mosadzného telesa. Rotameter je vhodne nastavený tak, aby umožňoval odčítanie skutočného prietoku vykurovacieho média.

Stupnica prietokomera: 5 litrov/min.

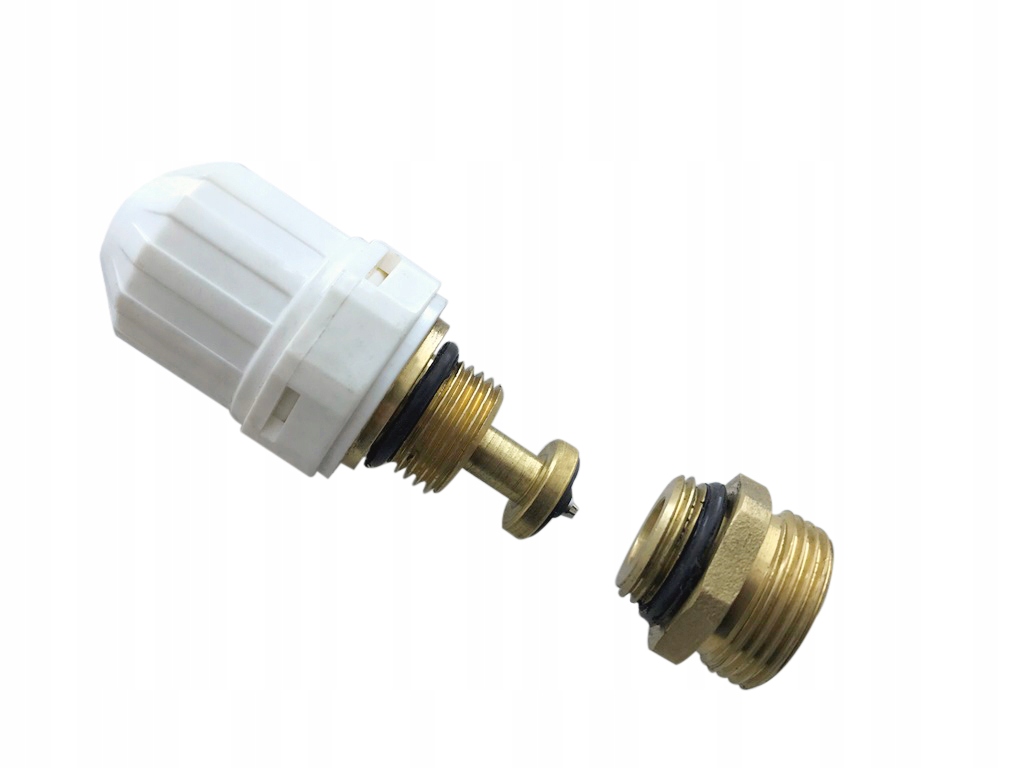

Termostatické ventily s gombíkom

Prvky slúžiace na vyrovnanie jednotlivých slučiek, ktoré môžu mať rôznu dĺžku a tiež na vyváženie inštalácie z hľadiska hydraulických odporov.

Namontovaný na spätnom nosníku. Termostatické vložky sú prispôsobené na montáž hlavy Termoelektrické alebo bežne nazývané tepelné pohony.

Termostatická vložka je vyrobená z mosadze
