Rozdeľovač podlahového kúrenia 9

Rozdzielacz 8 ogrzewania podłogowego z zestawem mieszającym

(zdjęcie przykładowe)

Rozdzielacz 8 ogrzewania podłogowego

(zdjęcie przykładowe)

Rozdzielacz:

- belka mosiężna górna (profil C-7) zawierająca:

• przepływomierze 5 l/min wraz z nyplem i złączkami do rury PEX ¾'' x 16 (8 szt.);
• odpowietrznik automatyczny ½" (1 szt.);
• zawór spustowy ½" (1 szt.);
• trójnik mosiężny (1 szt.).

- belka mosiężna dolna (profil C-7) zawierająca:

• zawór termostatyczny z pokrętłem M30 x 1,5 wraz z nyplem i złączkami do rury PEX ¾" x 16 (8 szt.);
• odpowietrznik automatyczny ½" (1 szt.);
• zawór spustowy ½" (1 szt.);
• trójnik mosiężny (1 szt.).

- uchwyt do rozdzielacza z amortyzatorem (2 szt.)

Zestaw mieszający

• pompa obiegowa IBO OHI 25-60/130 PRO z kablem zasilającym;
• termostatyczny zawór mieszający trójdrożny ESBE VTA322;
• termometr tarczowy (2 szt.);
• odpowietrznik ręczny (1 szt.);
• uszczelki do pompy (2 szt.);
• zestaw elementów mosiężnych.

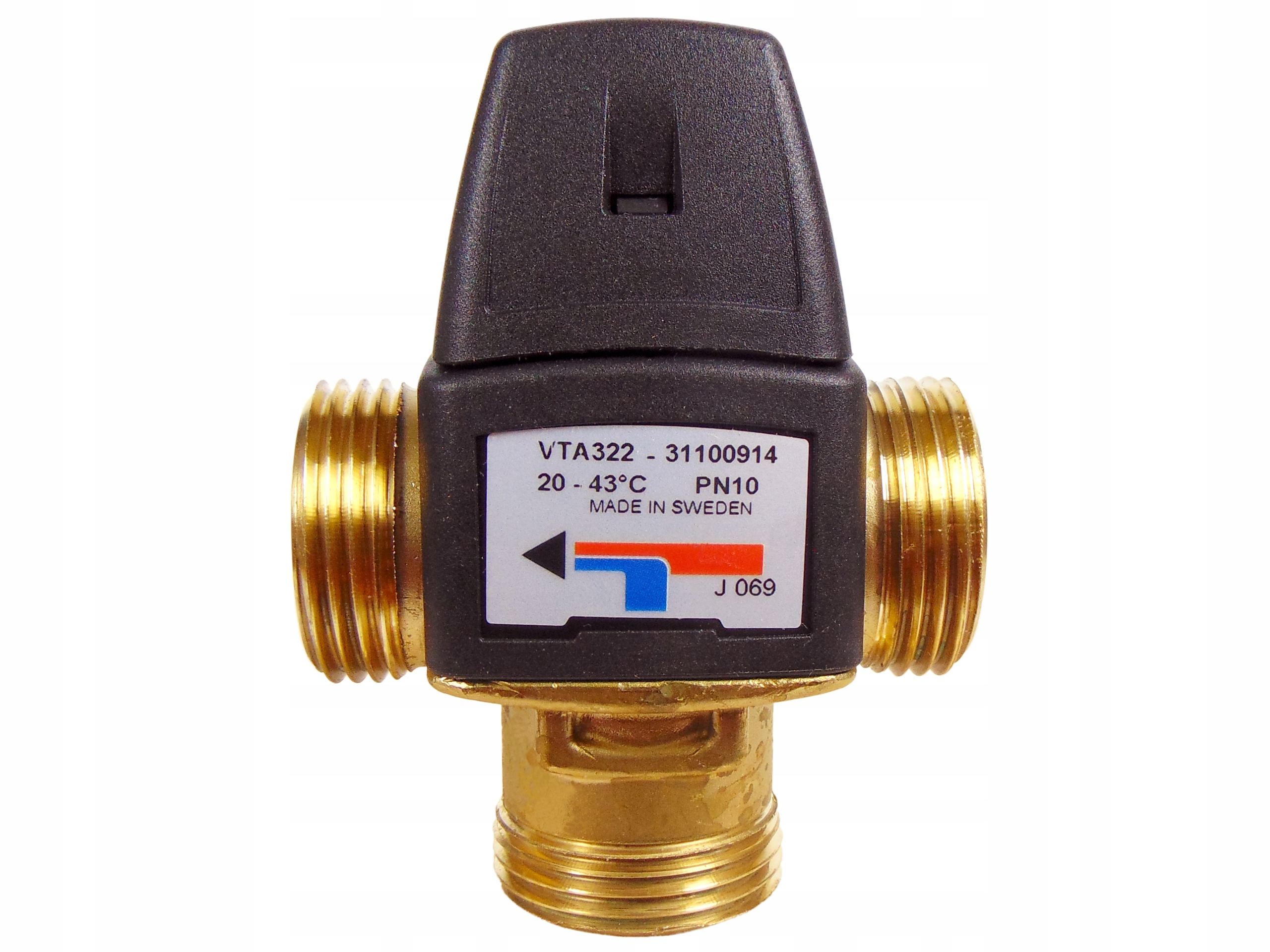

Zawór mieszający trójdrożny ESBE

• maks. ciśnienie statyczne:  10 bar;
• zakres nastaw: 20 ÷ 43°C;
• temperatura pracy: maks. 95°C;
• przyłącze:  gwint zewnętrzny 1";
• przepływ: Kvs 1,6 m3/h.

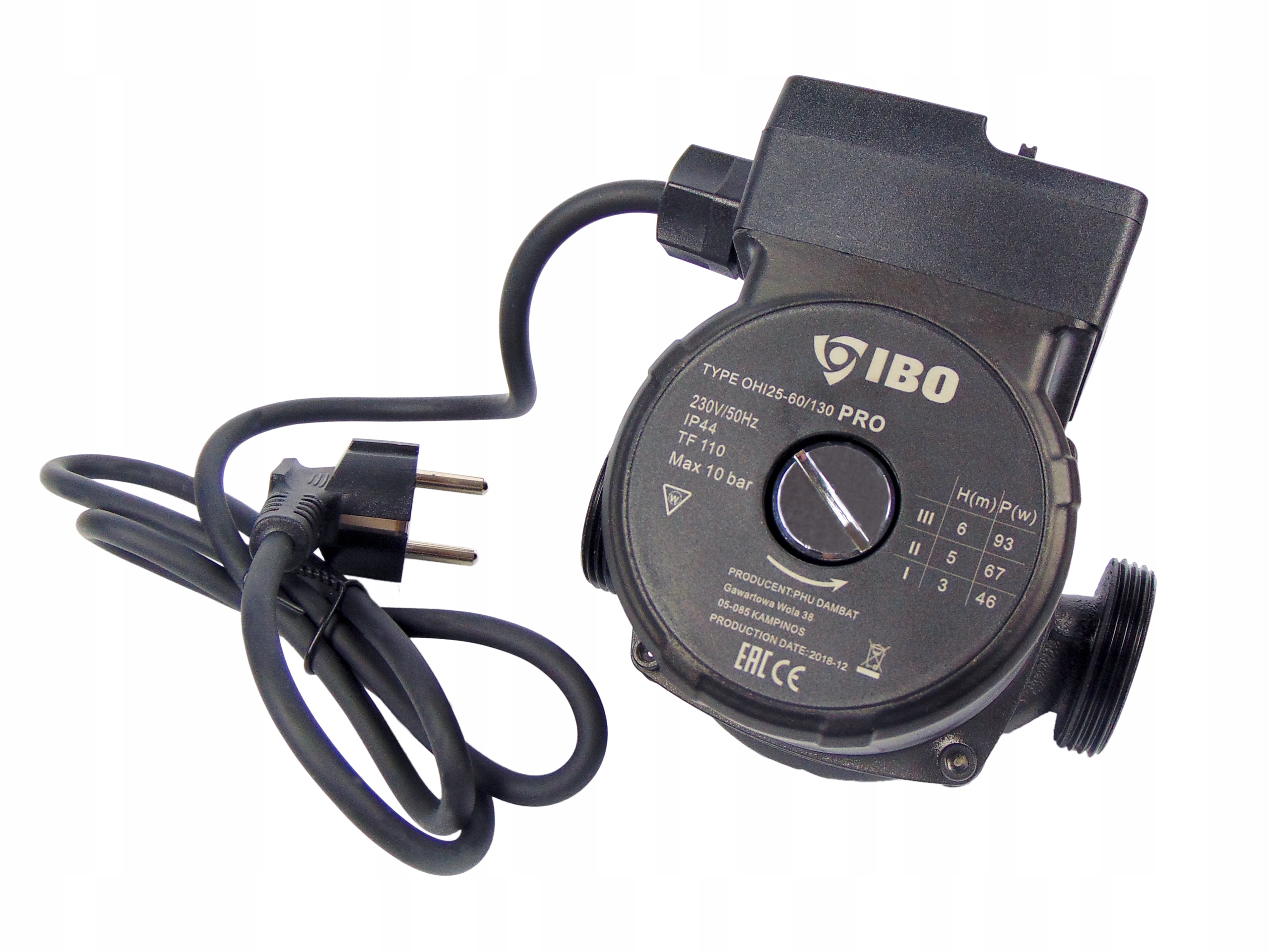

Pompa IBO

• wysokość podnoszenia: 6 m;
• długość montażowa: 130 mm;
• zasilenie: 230 V;
• maksymalne ciśnienie robocze: PN 10;
• dopuszczalna temperatura cieczy: min. +2°C maks. +110°C.

Dane techniczne rozdzielacza z układem mieszającym:

• Zasilenie / powrót 1";
• Wyjścia sekcji / obwodów ½";
• Wyjścia na zawór odpowietrzający / spustowy ½";
• Rozstaw: 235 mm;
• Długość (rozdzielacz + zestaw mieszający): 670 mm.

Rozdzielacz oraz grupa są uszczelnione na specjalistyczny klej do gwintów.
