Zestaw: Piec wolnostojący THOR 8 + dolot z wylotem spalin fi 150, moc 5,5-10kw + akcesoria

Zestaw zawiera:

1. kozę THOR
2. przejście na komin ceramiczny fi 150/200
3. rurę fi 150 50cm 2szt
4. szyber fi 150
5. kolano 90st fi 150
6. rozetę fi 200
7. uszczelniacz do rur

Parametry paleniska spełniają surowe niemieckie normy BImSchV 2.

Piec idealny do domów z rekuperacją.

Spełnia wymogi EKOPROJEKTU

Wyposażony w:

- dolot

- wyłożenie termotec

- ruszt

- system czystej szyby

- deflektor

Informacje o produkcie:

• Materiał - wysoko gatunkowa stal
• Szyba wzbogacona o GLASS
• Kolor matowy czarny
• W piecu zastosowano specjalnie profilowaną płytę dolną wykonaną z materiału TERMOTEC, dzięki czemu komora spalania jest głębsza i mieści w sobie większą ilość drewna
• Wyjmowany ruszt i popielnik
• Wyłożeniu komory spalania TERMOTEC - materiałem akumulującym ciepło
• Białe wnętrze
• Zakres mocy grzewczej od 5,5 do 10kW
• Moc nominalna 8 kW
• Szyba żaroodporna wytrzymującą temperaturę do 660°C
• Regulowany wylot spalin: montażowych,z tyłu lub na górze pieca
• deflektor - wydłuża drogę spalin
• Potrójny system dopowietrzenia komory spalania: powietrze pierwotne - doprowadzone pod ruszt; powietrze wtórne dostarczane jest otworami w tylnej ścianie
• System czystej szyby

Przeznaczony do rekuperacji

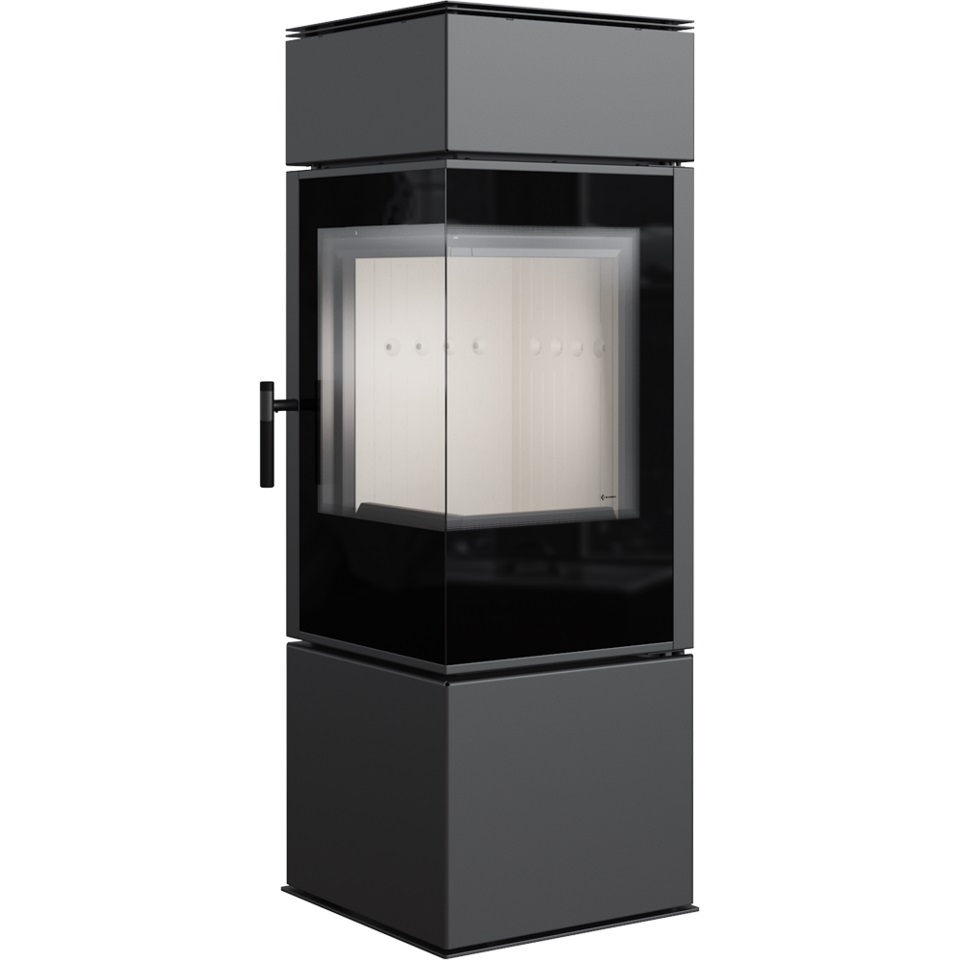

THOR to stalowy piec wolnostojący o ciekawym geometrycznym kształcie prostopadłościanu. Jego prosta forma przyciąga uwagę każdego.

Zalety pieca Thor:

• komora wyłożona materiałem Termotec,
• nowoczesny design,
• potrójny system dopowietrzenia komory,
• dekoracyjna szyba typu Glass,
• system czystej szyby,
• nowoczesna klamka,
• szczelna komora spalania,
• doprowadzenie powietrza z zewnątrz.

NOWOCZESNY DESIGN

Przestronne przeszklenie uatrakcyjnia wizję ognia, a dodatkowa ozdobna szyba typu glass podkreśla jego urok. Wnętrze pieca wyłożone TERMOTEC doskonale kontrastuje z bryłą, nadając całości nowoczesnego wyglądu.

Solidna klamka, ułatwia szczelne zamknięcie drzwiczek. Dzięki temu urządzenie doskonale sprawdzi się w domach z rekuperacją.

EKOLOGICZNE SPALANIE

Urządzenie spełnia wymagania Ekoprojektu oraz normy BImSchV 2, wyznaczającej maksymalną emisję CO.

OTWIERANIE DRZWICZEK W PIECU THOR

Całe skrzydło drzwi kształcie litery L otwiera się, co przedstawia zdjęcie.

MAKSYMALNE WYKORZYSTANIE ENERGII

Efektywniejsze spalanie i dłuższe utrzymywanie temperatury następuje dzięki wyłożeniu komory spalania TERMOTEC, materiałem akumulującym ciepło, który podwyższa temperaturę w palenisku.

Dopalanie cząstek opału następuje dzięki deflektorowi, który wydłuża drogę spalin. Proces ten podnosi również efektywność spalania oraz gwarantuje lepsze wykorzystanie energii, a tym samym minimalizuje emisję szkodliwych substancji do atmosfery. Dodatkowo w na wylocie spalin została zamontowana przesłona, która pełni podobną funkcję do deflektora, co jeszcze bardziej podnosi efekty pracy urządzenia.

Dostarczanie powietrza do wkładu odbywa się z zewnątrz, dzięki wbudowanemu króćcowi dolotu powietrza fi 100 mm. Sam dolot można podłączyć do pieca od tyłu lub od dołu. Jego regulacja odbywa się za pomocą przepustnicy ustawianej jednym regulatorem  znajdującą się poniżej drzwiczek, co wyklucza błędy w niewłaściwym użytkowaniu. Cały mechanizm działa bardzo cicho i bezawaryjnie.

We wkładzie zastosowany jest potrójny system dopowietrzenia komory spalania. Powietrze pierwotne, ułatwiające rozpalanie drewna, dostarczane jest pod ruszt. Powietrze wtórne - zapewniające ekologiczne spalanie - dostarczane jest otworami w tylnej ścianie.

Dodatkowo w piecu zastosowany jest system czystej szyby (kurtyna powietrza), czyli powietrze dostarczane jest bezpośrednio na szybę poprzez system kanałów umieszczonych na bokach kominka. W ten sposób dostarczany jest tlen do górnej części komory spalania, w której następuje dopalanie gazów powstałych w procesie spalania drewna, co dodatkowo ogranicza emisję szkodliwego CO do atmosfery.

BEZPIECZEŃSTWO NA NAJWYŻSZYM POZIOMIE

Front THORA wyposażony jest w ceramikę żaroodporną wytrzymująca temperaturę do 660°C. Oferowane przez Nas szkło posiada certyfikat jakości i bezpieczeństwa.

Korpus i front wkładu są odporne na działanie wysokich temperatur dzięki zastosowaniu wysokogatunkowej stali. Zapewniają one także stabilność całej konstrukcji.

Doskonała szczelność urządzenia zapewniona jest, dzięki solidnym spawom wykonanym w osłonie gazu szlachetnego. Elementy stalowe wycinane laserowo przy pomocy nowoczesnych urządzeń, a następnie wyginane na giętarkach CNC.

WYGODNE UŻYTKOWANIE

W piecu zastosowano specjalnie profilowaną płytę dolną wykonaną z materiału TERMOTEC, dzięki czemu komora spalania jest głębsza i mieści w sobie większą ilość drewna.

Piec można z łatwością utrzymać w czystości dzięki wyjmowanemu rusztowi i pojemnikowi, w którym gromadzi się popiół.

Przeszklenie wkładu pozostaje czyste dzięki zastosowanemu w nim systemowi czystej szyby.

Kurtyna powietrzna odgradza szybę od paleniska. Dzięki czemu nie brudzi się.

Piec THOR, ze względu na swój kształt, może być zainstalowany w narożniku z podłączeniem od góry lub od tyłu (przy montażu wylotu z tyłu pieca wymagany jest zakup zaślepki płyty górnej). Podłączenie tylne możliwe jest zarówno z prawej, jak i lewej strony. Dzięki możliwości samodzielnego przełożenia paneli bocznych pieca oraz króćca wylotu spalin, nie ma problemu z właściwym podłączeniem urządzenia do komina bez względu na jego położenia na ścianie. O przełożeniu króćca oraz paneli bocznych na odpowiednią stronę decyduje instalator dostosowując urządzenie do potrzeb montażu.

Pod paleniskiem znajduje się komora, w której ukryty jest system podłączenia dolotu.

Przykładowa aranżacja

Dane techniczne:

• Moc nominalna (kW): 8,0
• Zakres mocy grzewczej (kW): 5.5 - 10.0
• Sprawność cieplna (%): 83,0
• Średnica wylotu spalin (mm): 150
• Przeznaczony do rekuperacji: Tak
• Rodzaj paliwa: zalecane sezonowane drewno liściaste o wilgotności ≤20%  (wilgotność drewna najlepiej sprawdzać specjalnym miernikiem, który mamy w ofercie na innych aukcjach)
• Klasa efektywności energetycznej: A+
• Emisja pyłków (pył) (mg/Nm3): 38,0
• Współczynnik efektywności energetycznej EEI: 109,32
• Waga (kg): 160,0
• Emisja CO (przy 13% O 2 ) ≤ podawana w %: 0,10
• Temperatura spalin (℃): 175
• Max długość polan (cm): 30
• Zgodność z normą BlmSchV 2: Tak
• Rodzaj przeszklenia: boczne
• Otwieranie drzwi: w prawo
• Materiał wykonania: stal
• Szerokość (cm): 45,2
• Wysokość (cm): 130,8
• Głębokość (cm): 45,2
• Dolot powietrza: Tak
• Wyłożenie komory spalania: Tak
• Popielnik: Tak
• Ozdobna szyba typu glass: Tak
• Wężownica: Nie
• ASDP - automatyczne sterowanie dopływem powietrza: Nie
• Turbina TURBOFAN: Nie
• Panel wodny: Nie
• Producent: Kratki

Wymiary:

Podczas wszelkich czynności związanych z obsługą i eksploatacją wkładu należy pamiętać, iż elementy wkładu mogą mieć wysoką temperaturę w związku z czym do obsługi należy stosować rękawice ochronne.

Deklaracja EKOPROJEKTU

Karta właściwości energetycznych

CENNE INFORMACJE

1. Czym palić w piecu?

Zalecamy używać drzew liściastych typu: buk, grab, dąb, olcha, brzoza, jesion, itp.

Wymiary polan: długości ok. 25-30 cm, w obwodzie od ok. 30 cm do 50 cm.

Wilgotność drewna do opalania nie powinna przekraczać 20%.

2. Jak rozpalać?

Pamiętaj aby rozpalać od góry.

• Kilka większych polan drewna (rozłupanych; max. wilgotność do 20%; śr. ok 10-13 cm).
• Garść drobnych szczap na rozpałkę (śr. ok 2-5 cm; max. wilgotność do 20%.
• Dowolna podpałka - Zapałki/ zapalarka.
• Otwieramy wszystkie dopowietrzenia/ przepustnice w piecu
• Układamy większe polana na dnie paleniska w sposób naprzemienny
• Na szczycie grubych polan układamy warstwę drobnych szczap na rozpałkę (nie więcej niż 3 warstwy).
• Szczapy układamy pozostawiając pomiędzy nimi odstępy, aby zapewnić swobodny przepływ powietrza.
• Na górnej warstwie szczep układamy podpałkę.

Podpalamy rozpałkę i zamykamy drzwi od kominka.

3. Jak bezpiecznie ustawić piec

Koza powinna być ustawiona na podłożu niepalnym o grubości co najmniej 20- 30 mm. Koza oraz elementy przyłączeniowe systemu wylotu spalin powinny być oddalone od palnych, nieosłoniętych części konstrukcyjnych budynku co najmniej 60 cm, a od osłoniętych co najmniej 20 cm. Odległość od boków i tyłu pieca do materiałów palnych powinna wynosić min. 20 cm, odległość od drzwi pieca/ szyby do materiałów palnych powinna wynieść miń 100 cm.

4. Dbaj o czystość

Usuwaj popiół, czyść przednią szybę i komorę spalania oraz przewód kominowy.

Czyść palenisko przed i po każdym sezonie grzewczym.

W czasie eksploatacji okresowo należy przeprowadzać czyszczenie komory spalania wkładu (częstotliwość tej czynności zależy od gatunku i wilgotności stosowanego drewna).

Popiół należy usuwać przed każdym uruchomieniem pieca

5. Czyszczenie szyby

Do czyszczenia należy używać tylko atestowanych środków (nie należy czyścić nim elementów wkładu). Nie należy używać do tego celu środków ściernych, może to spowodować jej porysowanie. Na innych naszych aukcjach znajdziesz płyny i pianki do czyszczenia.

6. Czyszczenie pieca

Przed każdym sezonem grzewczym należy dokonać przeglądu i czyszczenia całego pieca. Należy zwrócić szczególną uwagę na stan uszczelek, wymienić je w razie konieczności.
