Obtok čerpadla DN32 + čerpadlo a regulátor CS-07

Obejście pompy poziome ocynkowane 5/4" ( 1 1/4" - DN32 )

+ Pompa 25/60-180 firmy IBO

+ Sterownik pompy CS-07 firmy KG Elektronik

Zespół Pompy obiegowej c.o. jest kompletnym układem hydraulicznym umożliwiającym podłączenie pompy obiegowej do pieca c.o. wraz z zaworem wodnym różnicowym

Obejśćie pompy z rozstawem pod pompę 25/40-180 lub 25/60-180

Zawór różnicowy ZR przeznaczony jest do montażu w instalacji centralnego ogrzewania z wymuszonym obiegiem wody - pompą cyrkulacyjną. Jego zadaniem jest zabezpieczenie instalacji pompy przed uszkodzeniem na skutek przegrzania i ciśnienia mogącego wystapić, gdy pompa przestanie wymuszać obieg. Podczas pracy pompy zawór pozostaje zamknięty. Z chwilą przerwania pracy pompy np. wskutek zaniku napięcia, zawór otwiera się samoczynnie, umożliwiając grawitacyjny obieg wody.

Zawór może pracować w instalacji, której ciśnienie nie przekracza 6 barów (60 metrów słupa wody), a temperatura osiąga maksymalnie 110°C. W trakcie eksploatacji zawór nie wymaga żadnej obsługi.

Montaż:

Przyłącze może być montowane w pozycji poziomej lub pionowej w zależności od potrzeb. Należy pamiętać aby zestaw zamontowany został zgodnie z obiegiem wody w instalacji. Kierunek przepływu oznaczony jest na korpusie zaworu różnicowego ZR.

Montaż powinien wykonać hydraulik.

Pompy OHI przeznaczone są do wymuszenia obiegu wody w instalacjach centralnego ogrzewania i ciepłej wody użytkowej. Mogą być także wykorzystywane w systemach ogrzewania słonecznego, do klimatyzacji i chłodniczego systemu obiegowego.

Montaż pompy powinien być wykonany na prostym odcinku rury pomiędzy dwoma zaworami odcinającymi, w miejscu dostępnym do jej odpowietrzenia, przeglądu czy serwisu. Pompa powinna być zainstalowana tak, aby oś pompy była usytuowana poziomo. Przed przystąpieniem do montażu pompy należy bezwzględnie zapoznać się z instrukcją obsługi.

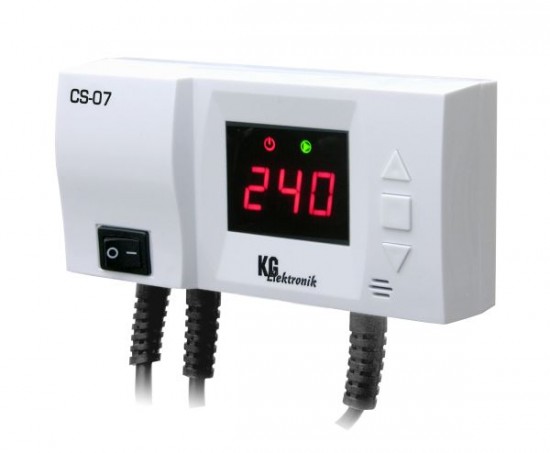

Sterownik CS-07 przeznaczony jest do sterowania pompą obiegu wody C.O. Zadaniem regulatora jest załączanie pompy, jeśli temperatura przekroczy żądaną wartość, oraz wyłączanie jej jeśli kocioł wychłodzi się (na skutek wygaszenia). Zapobiega to niepotrzebnemu działaniu pompy, co pozwala zaoszczędzić energię elektryczną (oszczędności, w zależności od stopnia wykorzystania kotła, sięgają nawet 60%), jak i przedłuża żywotność pompy.

Dzięki temu wzrasta jej niezawodność i maleją koszty związane z eksploatacją.

Sterownik wyposażony jest w system zapobiegający zastaniu pompy CO, tzw. antystop.

Co około 15 dni pompa załączana jest na 15 sek.

Dodatkowym zabezpieczeniem instalacji jest funkcja ochrony przed zamarznięciem wody (antyzamarzanie). Po spadku temperatury na czujniku poniżej 5 st. C pompa C.O. załącza się na stałe.

Sterownik wyposażony jest w alarm dźwiękowy sygnalizujący zbyt wysoką temperaturę na kotle 90°C.

Okres gwarancji na pompę wynosi 2 lata licząc od daty zakupu.

Dane techniczne Pompy:

Ciężar: 3,1 kg

Wymiary gwintu przyłączeniowego: 47,5 mm (mierzone na zewnątrz gwintu)

Maksymalna temperatura wody: 110 °C

Maksymalna temperatura otoczenia: 55 °C

Maksymalne ciśnienie robocze: 10 bar

Korpus pompy: 180 mm (długość montażowa)

Ilość biegów: 3 Podnoszenie słupa wody: 6 m

Napięcie znamionowe: 220-240 V / 50 Hz

Głośność: 45db

Prąd znamionowy: 0,4 A

Moc maksymalna na poszczególnych biegach: I - 46 W, II - 67 W, III - 93 W

Dane techniczne:

Dane techniczne obejścia:

temperatura pracy 0-90°C, chwilowa 110°C,

ciśnienie nominalne 0,001-6,0 bar,

ciśnienie dopuszczalne do 7,00 bar,

ciśnienie otwarcia zaworu przy obiegu grawitacyjnym 0,00-0,001 bar,

przekrój nominalny przepływu przez zawór 98-100% przekroju nominalnego instalacji,

poziom hałasu w trakcie cyklu pracy do 25 dB (A)

Dane techniczne sterownika:

Zasilanie: 230/50Hz +/-10%

Pobór mocy: 2 W

Temperatura otoczenia: -10 do 50 st. C

Obciążenie wyjścia pompy obiegowej: 6 A

Zakres pomiaru temperatury: 0 do 99 st. C

Zakres nastaw temperatur: 5 do 80 st. C

Wytrzymałość temperatury czujnika: -10 do 120 st. C

Długość przewodu czujnika: 1,2m

Gwarancja 2 lata.
