Elektronické obehové čerpadlo EPO 25/4-180 mm predný panel MALEC

Minimálny výkon 5 w!!!

Čerpadlo má 8 prevádzkových režimov:

AUTO (výrobné nastavenie) automatické prispôsobenie tlaku a výkonu čerpadla požiadavkám inštalácie. Vo väčšine prípadov je možné čerpadlo uviesť do prevádzky bez akejkoľvek úpravy a automaticky sa prispôsobí aktuálnym potrebám inštalácií. Prevádzka v tomto režime umožňuje optimálnu spotrebu energie.

PP2 vyššia úroveň proporcionálnej charakteristiky tlak-výkon. Režim odporúčaný v prípadoch, keď je v režime "Auto" výkon čerpadla nedostatočný.PP1 - nižšia úroveňová charakteristika proporcionálna tlak-vykon.

CP2 vyššia úroveň výkonu, ktorá udržiava konštantnú dopravnú výšku čerpadla bez ohľadu na výkon

CP1 nižšia úroveň charakteristík udržiava konštantnú dopravnú výšku čerpadla bez ohľadu na výkon

I, II, III Konštantná charakteristika, prevod I, II, II

Čerpadlo má nočný režim Čerpadlo po detekcii vstavaným snímačom teploty, zníženie teploty o 0,1st.C / min v priebehu cca 2 hodín - prejde do úsporného nočného režimu. V prípade zvýšenia teploty asi 10 st.C - čerpadlo sa automaticky vráti do normálneho prevádzkového režimu.

Použitie obehového čerpadla EPO

Obehové čerpadlo EPO je zodpovedné za nútený obeh vody vo vykurovacích systémoch. Môže byť použité v inštaláciách:

• jednorúrkové,
• dvojrúrkové,
• Podlahové vykurovanie.

Automatické čerpadlo prispôsobuje svoju prácu systému, v ktorom je namontované. Za pozornosť stojí predovšetkým moderný dizajn založený na permanentných magnetoch a elektromotore. Ten je napájaný frekvenciou pochádzajúcou z meniča. Vďaka tomu sa dá zabrániť energetickým stratám pri používaní zariadenia.

Čerpadlá tohto typu by sa nemali používať na čerpanie horľavých, výbušných a vysoko viskóznych látok.

Obehové čerpadlo - inštalácia zariadenia

Čerpadlo by malo byť umiestnené na rovnom úseku inštalácie. Je potrebné dbať na to, aby bolo miesto ľahko prístupné. Uzatváracie ventily by mali byť namontované na sacom a prívodnom potrubí. Vďaka tomu bude v prípade neočakávanej poruchy možné rýchlo reagovať a uzavrieť prívod vody. Dôležité je predovšetkým skontrolovať, či tlak v inštalácii neprekračuje maximálny prevádzkový tlak čerpadla. Nezanedbateľný je aj smer prúdenia kvapaliny - označený na zariadení.

Pred spustením čerpadla nie je potrebné odvzdušňovať. Vzduch nahromadený vo vnútri sa dá rýchlo odstrániť zapnutím zariadenia na 3. stupeň. Keď sa odvzdušenie skončí a hluk v potrubí sa zníži - čerpadlo nastavte podľa odporúčaní výrobcu

Obehové čerpadlo - inštalácia zariadenia

Čerpadlo by malo byť umiestnené na rovnom úseku inštalácie. Je potrebné dbať na to, aby bolo miesto ľahko prístupné. Uzatváracie ventily by mali byť namontované na sacom a prívodnom potrubí. Vďaka tomu bude v prípade neočakávanej poruchy možné rýchlo reagovať a uzavrieť prívod vody. Dôležité je predovšetkým skontrolovať, či tlak v inštalácii neprekračuje maximálny prevádzkový tlak čerpadla. Nezanedbateľný je aj smer prúdenia kvapaliny - označený na zariadení.

Pred spustením čerpadla nie je potrebné odvzdušňovať. Vzduch nahromadený vo vnútri sa dá rýchlo odstrániť zapnutím zariadenia na 3. stupeň. Keď sa odvzdušenie skončí a hluk v potrubí sa zníži - čerpadlo nastavte podľa odporúčaní výrobcu

Funkcia AUTO - ako ju využíva obehové čerpadlo?

Najlepším riešením je pripojiť čerpadlo so zapnutou funkciou AUTO, vďaka ktorej sa prevádzkový režim zapamätá a čerpadlá sa môžu automaticky vypnúť, ak je to potrebné.

Okrem toho je možné nastaviť aj nočnú redukciu, ktorá funguje automaticky. V tomto prípade je však potrebné, aby bolo čerpadlo namontované na prívodnom potrubí. Okrem tohto musí byť samotný vykurovací systém vybavený systémom automatickej regulácie teploty kvapaliny.

Údržba a poruchy čerpadla

Obehové čerpadlo je zariadenie, ktoré pracuje automaticky a nevyžaduje údržbu, ale užívateľ by sa mal starať o jeho správny technický stav.

Počas prevádzky sa však môžu vyskytnúť poruchy. Najčastejšou poruchou je situácia, keď čerpadlo nesvieti. Veľmi častou príčinou tohto stavu je vypnutá alebo prehriata poistka. Jej pripojenie alebo výmena rieši problém. Ak zariadenie zobrazuje chybu - znamená to, že je zablokované. Vtedy je potrebné odstrániť nečistoty.

Vrátane kábla s patentovaným pripojovacím konektorom.

Jednoduchá a rýchla inštalácia

Technická špecifikácia

• Teplota kvapaliny: +2 °c / +100 °c
• Hladina akustického tlaku: Menej ako 43 dB
• Relatívna vlhkosť: 95 %
• Stupeň ochrany: IP42
• Rozstup príruby: 180 mm
• Menovitý výkon: 22 W
• Maximálna výška zdvihu: 4 m
• Maximálna teplota okolia: 40 °C
• Napájacie napätie: 230 V, - 10% ± 6%, 50 Hz
• Maximálny výkon: 46 l/min
• Maximálny pracovný tlak: 10 barov
• Model čerpadla: EPO 25-4LP

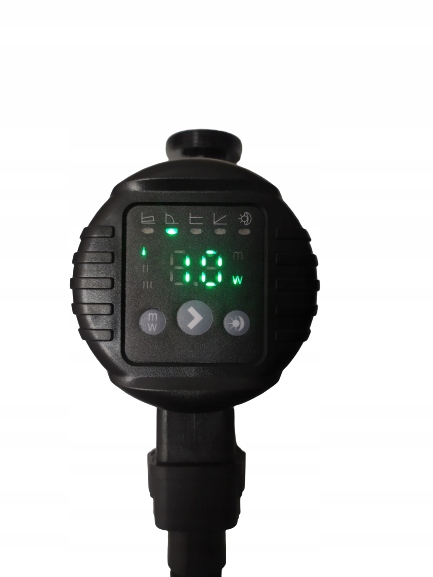

Veľký a čitateľný Displej S indikáciou príkonu a výšky zdvíhanie pri použití špecifickej funkcie.
