Wentylator nawiewny ścienny WAX 630/N/6/9500S

Dane techniczne

• Przepływ powietrza maksymalny: 9800 m3/h
• Pobór mocy maksymalny: 520 W
• Spręż maksymalny: 110 Pa
• Ilość obrotów: 900 obr/min
• Poziom hałasu w odległości 3m: 59 dB(A)
• Waga: 25 kg
• Średnica wirnika: 500 mm
• Zasilanie: 230 V/ 50 Hz
• Pobór prądu: 2,5A
• Stopień ochrony: IP 54
• Temperatura pracy max: 60°C
• Typ: Nawiewny
• Kolor: Czarny
• Materiał: Blacha stalowa malowana proszkowo
• Producent: Harmann

Opis produktu

Wentylatory osiowe o kompaktowej, płaskiej konstrukcji układu silnik- wirnik. Konstrukcja ta sprawia, że  korpus silnika nie zajmuje dużo miejsca.

Obudowę stanowi kwadratowa płyta montażowa profilowana, wykonana z blachy stalowej zabezpieczonej przed korozją w kolorze czarnym.

Jako zabezpieczenie łopat wirnika do płyty przymocowana została siatka z drutu stalowego malowanego proszkowo na kolor czarny, na której zamocowano zespół silnika z zewnętrznym wirnikiem oraz puszkę przyłączeniową.

Wentylatory przystosowane są do montażu w otworach przegród budowlanych. Mogą być montowane wyłącznie od wewnątrz (po stronie pomieszczeń).

Łopaty wirnika wyważane dynamicznie w klasie G4 zgodnie z normą DIN ISO 1940

Napęd i sterowanie

Napęd stanowi jednofazowy asynchroniczny silnik elektryczny (230V, 50Hz) z wirującą obudową.

Silniki posiadają zintegrowane zabezpieczenie termiczne, które odcina zasilanie przy przekroczeniu temperatury około 150-160°C, a reset zabezpieczenia termicznego następuje w zakresie temperatur 90-120°C.

Stopień ochrony dla rozmiarów 250 i 300 wynosi IP44, a pozostałe modele zapewniają ochronę IP54.

Klasa izolacji F (155).

Wentylator nie jest przystosowany do napięciowej regulacji obrotów

Wszystkie wentylatory wyposażono w puszkę przyłączeniową.

Zastosowanie

Wyciąg lub nawiew (w zależności od modelu) czystego, niezapylonego powietrza, niezawierającego gazów agresywnych chemicznie, korozyjnych i wybuchowych - w obiektach przemysłowych, magazynowych i gospodarczych.

Wentylatory mogą być stosowane w:

• Halach produkcyjnych
• Halach przemysłowych
• Magazyny
• Budynki biurowe
• Garaże
• Centra handlowe
• Szpitale
• Oborach
• Stajniach
• Warsztatach
• Jako uzupełnienie wentylacji grawitacyjnej w pomieszczeniach gospodarstwa domowego
• Teatry, studia filmowe

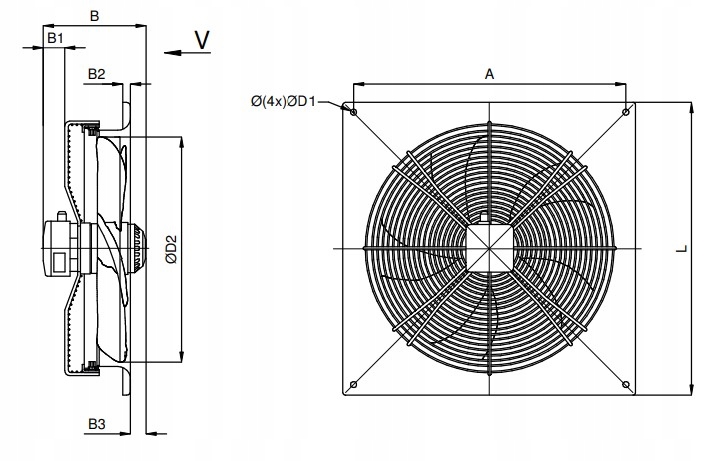

Wymiary:

• A - 750 mm
• B - 232 mm
• B1 - 42 mm
• B2 - 20 mm
• B3 -
• D1 - 12 mm
• D2 - 630 mm
• D3 -
• L - 805 mm

Charakterystyka pracy

Schemat elektryczny
