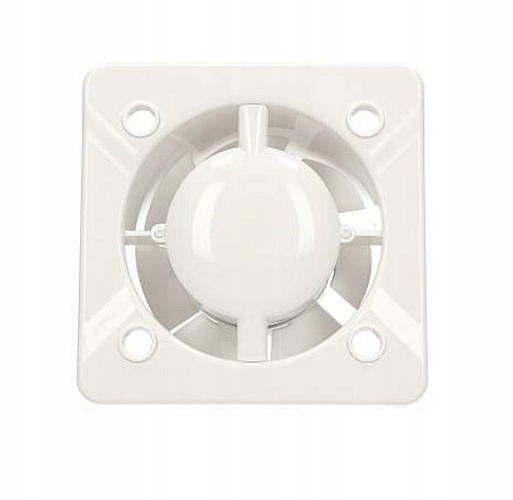

Silent System+ KWS125H teleso ventilátora

TECHNICKÉ INFORMÁCIE:

• Model - KWS125H
• Materiál - plast ABS
• Vybavenie - snímač vlhkosti (hygrostat) a časový spínač
• Hladina hluku - 32 dB
• Výkon - 9 W
• Výkon - 145 m3/h
• Tlak - 28 Pa
• Trieda odolnosti - IPX4
• Guľkové ložiská
• Značka - Awenta

Popis produktu:

Model KWS125H Toto je telo ventilátora. SILENT fi 125.

Skrine série Silent sa vyznačujú veľmi nízkou úrovňou prevádzkovej hlučnosti 32 dB a veľmi nízka spotreba elektrickej energie, na úrovni len 9 W.

To sa dosiahlo použitím moderného motora a modernej konštrukcie vrtule.

Ventilátor má výkon na veľmi slušnej úrovni 145 m3/h.

Existujú aj telá s priemerom fi 100 - KWS100.

* * *

Hlavné vlastnosti ventilátorových skríň System+:

• Tichá prevádzka - Silent verzia
• Vysoká účinnosť výmeny vzduchu - verzia Turbo
• Materiál: ABS plast
• Guľkové ložiská
• IPX4
• Maximálna prevádzková teplota 40 °C
• Možnosť inštalácie na stenu a strop*
• Možnosť inštalácie spätného ventilu (ZZ)

* * *

Pozor!

Tento model ventilátora je vybavený snímačom vlhkosti (hygrostat) a časovým spínačom (časovač).

* * *

Opis činnosti:

Snímač vlhkosti vzduchu detekuje vlhkosť v rozmedzí od 40% do 90% relatívnej vlhkost.

Ventilátor, v závislosti od spôsobu pripojenia k sieti, môže byť spustený automaticky alebo manuálne.

Automatické spustenie  Zariadenie sa zapne, keď úroveň vlhkosti vzduchu prekročí nastavenú

na potenciometri H hodnota, a vypne sa po uplynutí času (určeného na potenciometrickom T) od okamihu

poklesu hodnôt úrovne vlhkosti.

Manuálne spustenie Ventilátor sa ovláda spínačom svetla alebo samostatným spínacím prvkom

pre ventilátor.

Po vypnutí vypínača sa zariadenie (ako v prvom prípade) po uplynutí stanoveného času vypne

na potenciometri, pokiaľ je úroveň vlhkosti v miestnosti nižšia ako úroveňová hodnota nastavená na potenciometer H.

Systém detekcie vlhkosti je nadradený systém.

* * *

Príklad použitia ventilátora s hygrostatom:

Ventilátor sa automaticky zapne, keď úroveň vlhkosti dosiahne vopred nastavenú úroveňovú hodnotu.

Keď úroveň vlhkosti klesne pod túto prednastavenú úroveňovú hodnotu, časové oneskorenie sa vypne.

Tento cyklus sa bude opakovať sám od seba.

Technický výkres a rozmery telesa SILENT v [mm]:

• fi - 125
• A - 137
• B - 137
• X - 156
• Y - 156
• W - 88
• Z - 77

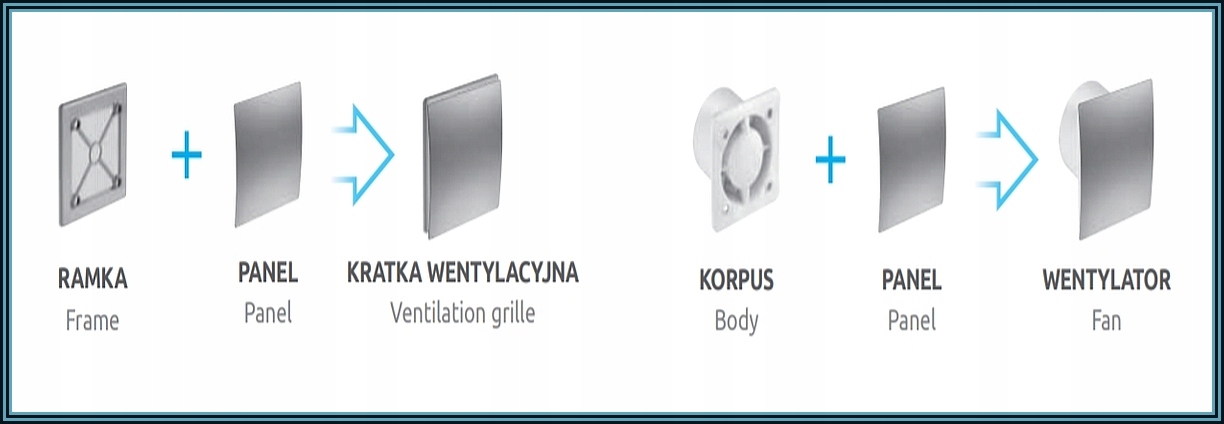

SYSTEM+ je unikátne riešenie, ktoré umožňuje zákazníkovi vytvoriť kompletný produkt prispôsobený jeho individuálnym potrebám.

Toto riešenie umožňuje vytvoriť ventilátor alebo ventilačnú mriežku prispôsobenú danému interiéru.

To je možné vďaka širokej škále dekoratívnych panelov a krytov ventilátorov, ktoré sú k dispozícii v mnohých variantoch vybavenia.

Produkty z radu Systém + K dispozícii v rôznych priemeroch Ø100 a Ø125 mm.

Jednoduchá inštalácia panelov, bez použitia nástrojov, uľahčuje vykonávanie zmien vyplývajúcich z potreby prerobiť interiér, rovnako ako

Uľahčuje udržiavanie čistoty výrobkov.

Koncept SYSTEM+ umožňuje použitie vetracej mriežky a ventilátora, ktoré v jednej miestnosti vyzerajú rovnako.

* * *

Korpusy sú ponúkané v dvoch variantoch: SILENT a TURBO.

Variant SILENT Vyznačuje sa nízkou hlasitosťou a príkonom, možnosť TURBO Na druhej strane, sa vyznačuje vysokou účinnosťou výmeny vzduchu.

Predné panely sú prvky, ktoré korunujú celú konštrukciu ventilátora alebo ventilačnej mriežky, kombinujúc funkciu praktického krytu a prvku

Dekoratívne v jednom.

V ponuke sú panely zo skla, kovu alebo plastu.

K dispozícii sú aj tie, ktoré vďaka použitiu špeciálneho základného náteru môžu byť natreté akoukoľvek farbou alebo naplnené vhodnou glazúrou.

rámčeky Slúžia na vytvorenie vlastného usporiadania ventilačnej mriežky pomocou čelných panelov.

rámčeky majú rozmer typického vetracieho otvoru.

K dispozícii sú verzie bez objímky (RW) ako aj s prírubou Ø100 a Ø125 mm (RWO).

rámčeky V ponuke v bielej a šedej farbe, štandardne vybavené sieťkou proti hmyzu.
