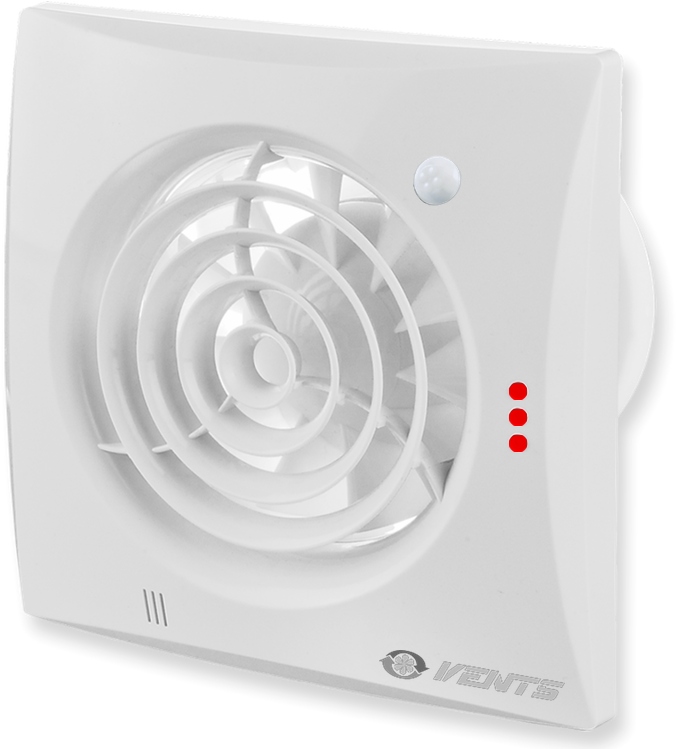

WENTYLATOR ŚCIENNO-SUFITOWY

VENTS QUIET 150 TP

wyłącznik czasowy (timer) i czujnik ruchu oraz timer opóźnienia uruchomienia

GŁÓWNE CECHY:

• ŚREDNICA KRÓĆCA - 147,5 mm (DO KANAŁU 150 mm)
• DWUBIEGOWY SILNIK
• 3 RÓŻNE TRYBY PRACY WENTYLATORA (OPIS PONIŻEJ)
• WYSOKA WYDAJNOŚĆ - MIN 220 m3/h, MAX 315 m3/h
• WYSOKA ENERGOOSZCZĘDNOŚĆ -  MIN 17 W, MAX 19 W
• BARDZO CICHA PRACA - GŁOŚNOŚĆ TYLKO MIN 28 dB(A) / 3 m, MAX 33 dB(A) / 3 m
• OPÓŹNIENIE URUCHOMIENIA - 0÷2 min.
• OBSZAR CZUŁOŚCI CZUJNIKA RUCHU - 1÷4 m
• KĄT WIDZENIA CZUJNIKA RUCHU - DO 100°
• W STANDARDZIE ZAWÓR ZWROTNY ZAPOBIEGAJĄCY COFANIU SIĘ POWIETRZA (w postaci klapek z grubszej folii PCV)
• RENOMOWANY PRODUCENT - VENTS
• ANTYWIBRACYJNE MOCOWANIE SILNIKA
• AERODYNAMICZNE ŁOPATKI WIRNIKA (ŚMIGŁA)
• ŁOŻYSKA KULOWE W STANDARDZIE

Jeśli szukają państwo cichego, a zarazem optymalnie wydajnego i energooszczędnego wentylatora, to najnowszy produkt firmy VENTS  (wiodącego producenta wentylatorów na rynku europejskim) spełni na pewno państwa oczekiwania. Wentylator QUIET dzięki zastosowanemu specjalnemu mocowaniu silnika (antywibracyjne gumowe mocowanie silnika) oraz specjalnej aerodynamicznej budowie łopatek śmigła (wirnika) w połączeniu z ułożyskowaniem kulkowym w standardzie zapewni optymalną wentylację w pomieszczeniu jednocześnie nie stwarzając nadmiernego i uciążliwego hałasu (jak większość konkurencyjnych produktów). Ponadto bardzo nowoczesny i wyszukany wygląd wentylatora zaspokoi z pewnością wyszukany gust niejednego użytkownika (przedni panel wykonany z wysokiej jakości UV-odpornego ABS-u).

WENTYLATORY QUIET DOSTĘPNE NA NASZYCH INNYCH AUKCJACH

• Quiet 100 Standard
• Quiet 100T Timer
• Quiet 100TH Higrotimer
• Quiet 100TP Czujnik ruchu
• Quiet 100V Wyłącznik pociągany
• Quiet 125 Standard
• Quiet 125T Timer
• Quiet 125TH Higrotimer
• Quiet 125TP Czujnik ruchu
• Quiet 125V Wyłącznik pociągany
• Quiet 150 Standard
• Quiet 150T Timer
• Quiet 150TH Higrotimer
• Quiet 150TP Czujnik ruchu
• Quiet 150V Wyłącznik pociągany
• Quiet Extra 150 Standard (podwyższona wydajność)
• Quiet Extra 150T Timer (podwyższona wydajność)
• Quiet Extra 150TH Higrotimer (podwyższona wydajność)
• Quiet Extra 150TP Czujnik ruchu (podwyższona wydajność)
• Quiet Extra 150V Wyłącznik pociągany (podwyższona wydajność)

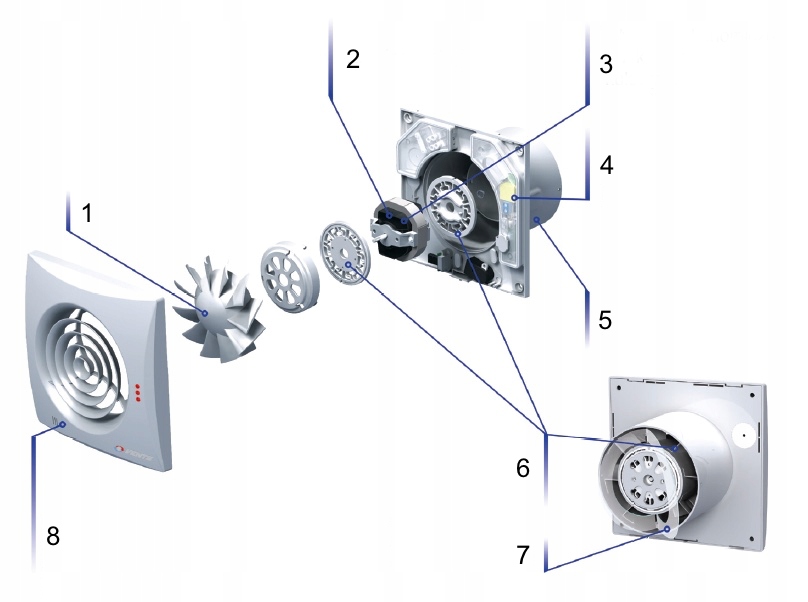

BUDOWA I ZALETY WENTYLATORÓW QUIET

1. Specjalnie zaprojektowany aerodynamiczny profil wirnika o mieszanym przepływie zapewnia wysoką wydajność w połączeniu z niskim poziomem hałasu
2. Wydajny, energooszczędny silnik indukcyjny na łożyskach kulkowych - modele Quiet 100, Quiet 125 i Quiet 150. Silnik dwubiegowy - modele Quiet 150. Silnik dwubiegowy o podwyższonej wydajności wyposażony w kondensator - modele Quiet 150 Extra.
3. Silniki wyposażone standardowo w łożyska kulowe.
4. Wysoki stopień ochrony IP - możliwy montaż w pomieszczeniach o wysokim stopniu wilgoci.
5. Kompaktowe rozmiary króćca podłączeniowego.
6. Gumowe podkładki antywibracyjne skutecznie tłumiące drgania silnika.
7. Zawór zwrotny zapobiegający cofaniu się powietrza.
8. Panel frontowy i wirnik wykonane z wysokiej jakości tworzywa typu ABS, odpornego na uderzenia oraz na działanie promieni UV.

OPIS

Innowacyjny wentylator wyciągowy ze stylowym wzornictwem do nowego poziomu komfortu w pomieszczeniach prysznicowych, łazienek, kuchni i innych pomieszczeń mieszkalnych. Maksymalna wydajność w połączeniu z niskimpoziomemhałasu zapewnia idealny mikroklimat. Montaż do szybów wentylacyjnych lub podłączanie do okrągłego kanału wentylacyjnego.

ZALETY

Obudowa i wirnik wykonane z wysokiej jakości i wytrzymałego tworzywa sztucznego odpornego na promieniowanie UV. Specjalnie zaprojektowany profil aerodynamiczny zapewnia wysoką wydajność powietrza i niski poziom hałasu. Kompaktowa budowa pozwala na montaż na ścianach i sufitach. Niewielki rozmiar króćca (czopa) do montażu w szybie wentylacyjnym lub podłączenia do okrągłego przewodu wentylacyjnego. Wentylator jest wyposażony w specjalnie zaprojektowany zawór powrotny, aby zapobiec  wstecznemu ciągowi i utracie ciepła z pomieszczenia w czasie czuwania wentylatora. Czop (króciec) wentylatora posiada specjalnie zaprojektowane "kierownice" powietrza, aby zmniejszyć zawirowania powietrza, zwiększyć ciśnienie powietrza i obniżenie poziomu hałasu. Wysoki stopień ochrony IP 45 zapewnia idealne rozwiązanie dla wentylacji łazienki. Elementy elektroniczne są zabezpieczone szczelnymi pokrywami z gumowymi uszczelkami.

ZALETY SILNIKA

Niskie zapotrzebowanie na energię dzięki nowoczesnemu wysokowydajnemu silnikowi. Bezobsługowe łożyska kulkowe niewymagające smarowania zapewniają ponad 40 000 godzin pracy non-stop. Silnik zamocowany na specjalnych antywibracyjnych amortyzatorach gumowych do pochłaniania drgań i dla zapewnienia cichej pracy. Silnik wyposażony w zabezpieczenie termiczne przed przegrzaniem.

AUTOMATYKA

Dzięki zastosowaniu czujnika ruchu i timera (Tof), jeśli zostanie wykryty ruch w obszarze zasięgu, wentylator włącza się automatycznie i działa w określonym czasie od 2 do 30minut. Maksymalna odległość wykrywania ruchu do 4 m, maksymalny kąt widzenia 100°.

Funkcja opóźnienia uruchomienia (Ton) umożliwia ustawienie czasu od 0 do 2 min. (wentylator uruchomi się po ustawionym czasie w momencie zadziałania czujnika lub wyłącznika).

TRYBY PRACY WENTYLATORA

Wybór trybu pracy dla wentylatorów VENTS 150 Quiet/ VENTS 150 Quiet Extra poprzez zmianę ustawień mikroprzełącznika:

Tryb 1 (tryb jednobiegowy) - domyślnie wentylator jest wyłączony. W chwili zadziałania czujników lub wyłącznika, wentylator zaczyna pracować na pierwszym biegu.

Tryb 2 (tryb jednobiegowy) - domyślnie wentylator jest wyłączony. W chwili zadziałania czujników lub wyłącznika, wentylator zaczyna pracować na drugim biegu.

Tryb 3 (tryb dwubiegowy) - domyślnie wentylator pracuje stale na pierwszym biegu. W chwili zadziałania czujników lub wyłącznika, wentylator przełącza się na drugi bieg.

Tryb 4 (tryb dwubiegowy, tylko w modelu z czujnikiem wilgoci) - domyślnie wentylator jest wyłączony. W chwili zadziałania wyłącznika, wentylator zaczyna pracować na pierwszym biegu, w momencie zadziałania czujnika wilgotności wentylator przełącza się na drugi bieg.

Tryb 5 (tryb dwubiegowy, tylko w modelu z czujnikiem wilgoci)  - domyślnie wentylator jest wyłączony. W chwili zadziałania wyłącznika lub czujnika wilgotności wentylator zaczyna pracować na pierwszym biegu. Jeżeli w czasie pracy na pierwszym biegu zadziałał wyłącznik lub czujnik wilgotności, wówczas wentylator przełącza się na drugi bieg.

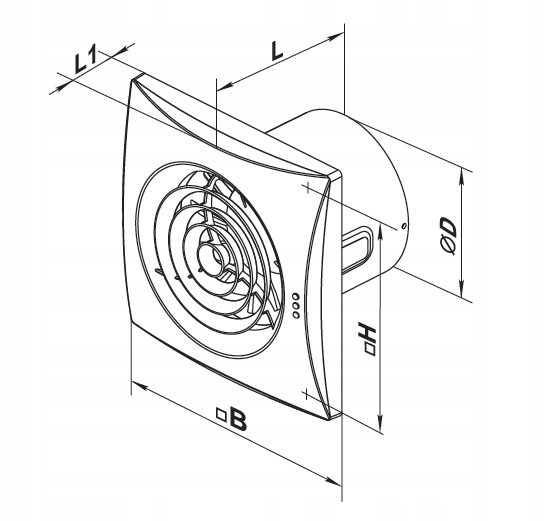

WYMIARY [mm]

• ØD - 148
• B - 214
• H - 190
• L - 111
• L1 - 32

DANE TECHNICZNE i CHARAKTERYSTYKA (WYKRES 2.1 i 2.2)

• Znamionowe napięcie zasilania - 230 V
• Częstotliwość znamionowa - 50 Hz
• Moc - min. 19 W, max. 22 W
• Wydatek powietrza - min. 280 m3/h, max. 370 m3/h
• Ciśnienie akustyczne - min. 32 dB(A)/3m, max. 38 dB(A)/3m
• Ciśnienie statyczne - min. 70 Pa, max. 118 Pa
• Pobór prądu - min. 0,09 A, max. 0,1 A
• Max. temperatura pracy - 40 °C
• Stopień ochrony - IP45
• Waga - 1,45 kg

OZNACZENIA NA CHARAKTERYSTYCE PRZEPŁYWU

• 1.1 - bieg pierwszy (modele Quiet 150)
• 1.2 - bieg drugi (modele Quiet 150)
• 2.1 - bieg pierwszy (modele Quiet Extra 150)
• 2.2 - bieg drugi (modele Quiet Extra 150)

SCHEMAT ELEKTRYCZNY PODŁĄCZENIA

OZNACZENIA NA SCHEMACIE:

• L - napięcie
• N - zero (neutralny)
• QF - bezpiecznik w skrzynce rozdzielczej
• 2 - zacisk wentylatora - L
• 3 - zacisk wentylatora - N
