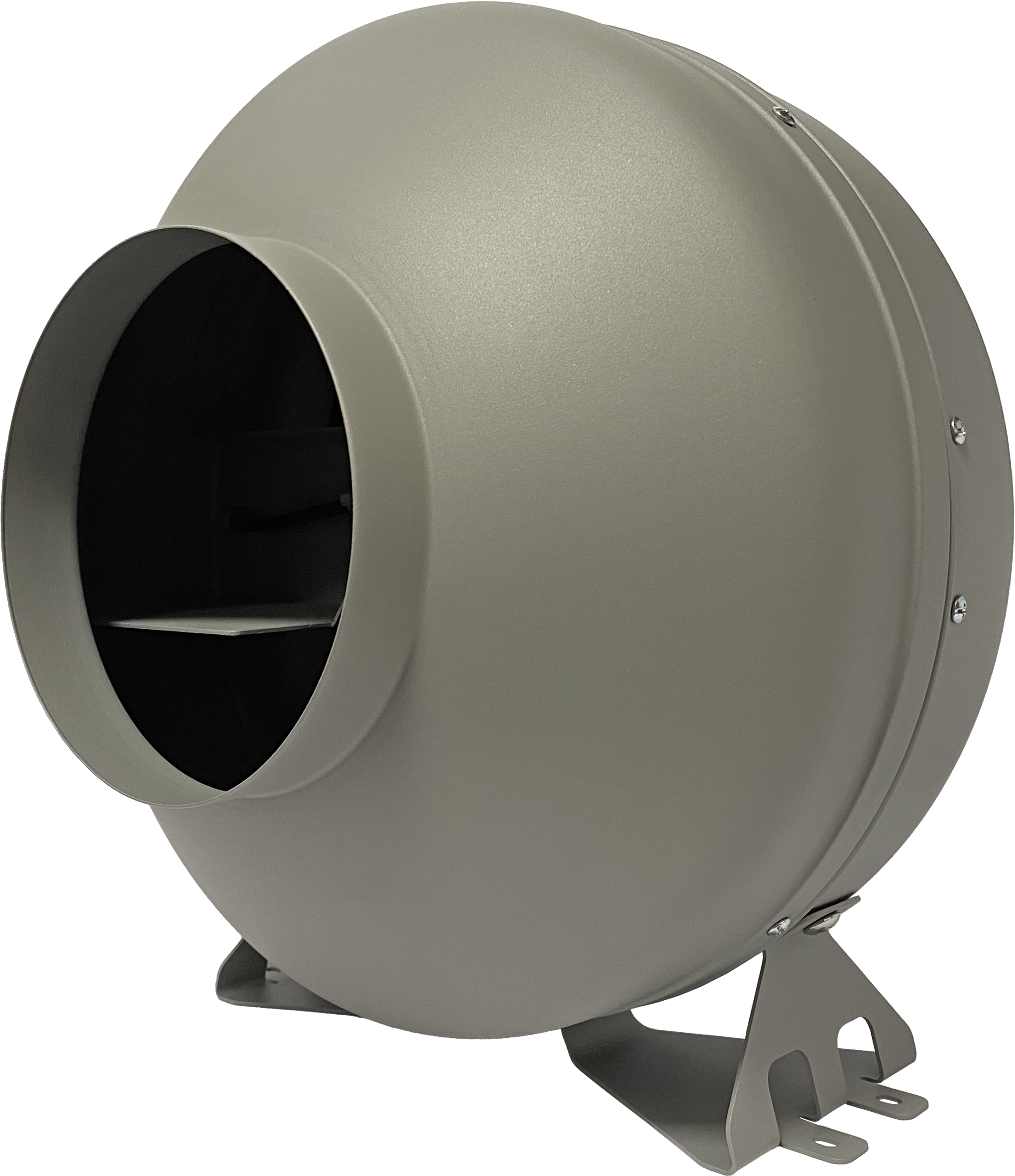

WENTYLATOR KANAŁOWY ODŚRODKOWY (PROMIENIOWY)

VKV 160

GŁÓWNE CECHY:

• ŚREDNICA WYLOTU - 157 mm (do kanału 160 mm)
• WYSOKA WYDAJNOŚĆ - MAX 770 m3/h
• MOC SILNIKA - 110 W
• POZIOM HAŁASU - 48 dB(A)/3m
• SILNIK Z ZABEZPIECZENIEM TERMICZNYM
• PRODUCENT - R24FANS
• ŁOŻYSKA KULOWE W STANDARDZIE
• HERMETYCZNA PUSZKA PRZYŁĄCZENIOWA
• UCHWYT MONTAŻOWY W KOMPLECIE
• OBUDOWA ZE STALI MALOWANEJ PROSZKOWO

OPIS

Kanałowe wentylatory odśrodkowe serii VKV wykorzystywane są w nawiewno-wywiewnej wentylacji pojedynczych pomieszczeń, budynków indywidualnych, zbiorowego zamieszkania oraz użyteczności publicznej. Wentylatory serii VKV spełniają wymagania dyrektywy unijnej ErP 2013 oraz posiadają deklarację zgodności CE.

KONSTRUKCJA

Dzięki obudowie wykonanej ze stali ocynkowanej wentylatory są odporne na uszkodzenia mechaniczne i zewnętrzne warunki atmosferyczne. Wentylator posiada w komplecie mocny uchwyt montażowy oraz wyposażony jest w hermetyczną puszkę przyłączeniową.

SILNIK

W wentylatorach stosowane są jednofazowe silniki z zewnętrznym wirnikiem, który posiada łopatki zagięte do tyłu. Silniki mają wbudowane zabezpieczenie z automatycznym restartem zapobiegające ich przegrzaniu. W silnikach stosuje się łożyska kulkowe. Dla osiągnięcia odpowiednich parametrów i bezpiecznej pracy wentylatora podczas procesu montażu każda turbina przechodzi dynamiczne wyważanie, co zapewnia m.in. niski poziom szumu pracy wentylatora. Klasa bezpieczeństwa: IP X4.

REGULACJA PRĘDKOŚCI

Regulowanie wydajności może odbywać się w sposób płynny (regulator tyrystorowy) jak również skokowy (regulator transformatorowy). Wentylatory mogą być podłączone po parę jednostek do jednego sterownika pod warunkiem, że dostępna moc i roboczy prąd nie będą przewyższać nominalnych parametrów regulatora. Regulatory dostępne są naszych innych aukcjach.

MONTAŻ

Możliwy jest montaż pod dowolnym kątem względem osi wentylatora. Przymocowanie bezpośrednio do podłoża, ściany lub sufitu możliwe jest za pomocą mocnego uchwytu, który jest w komplecie z wentylatorem. Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i elektrycznym schematem znajdującym się w DTR.

WYMIARY [mm]

WYMIARY [MM]

• A - 40
• B - 250
• ØC - 5
• ØD - 157
• E - 208,5
• F - 181,5
• ØG - 333
• H - 348
• L - 375
• W - 258

DANE TECHNICZNE i CHARAKTERYSTYKA PRZEPŁYWU

• Znamionowe napięcie zasilania - 220-240 V
• Częstotliwość znamionowa - 50 Hz
• Moc znamionowa - 110 W
• Wydatek powietrza - 770 m3/h
• Poziom hałasu - 48 dB(A)/3m
• Pobór prądu - 0,58 A
• Obroty silnika - 2450 obr./min.
• Max. ciśnienie powietrza - 440 Pa
• Max. temperatura pracy - 60 °C
• Waga - 4,2 kg
• Stopień ochrony - IP 54

MODELE DOSTĘPNE NA NASZYCH INNYCH AUKCJACH

Model             Wydajność        Moc          Obroty silnika      Ciśnienie (spręż)  Pobór prądu

VKV 100          262 [m3/h]        51 [W]         2700 [obr/min]          300 [Pa]                  0,24 [A]

VKV 125          420 [m3/h]        73 [W]         2560 [obr/min]          368 [Pa]                  0,35 [A]

VKV 150          680 [m3/h]      110 [W]         2450 [obr/min]          446 [Pa]                  0,58 [A]

VKV 160          770 [m3/h]      110 [W]         2450 [obr/min]          440 [Pa]                  0,58 [A]

VKV 200          945 [m3/h]      175 [W]         2420 [obr/min]          674 [Pa]                  0,75 [A]

VKV 250          979 [m3/h]      175 [W]         2420 [obr/min]          654 [Pa]                  0,80 [A]

VKV 315        1660 [m3/h]      225 [W]         2520 [obr/min]          738 [Pa]                  1,28 [A]

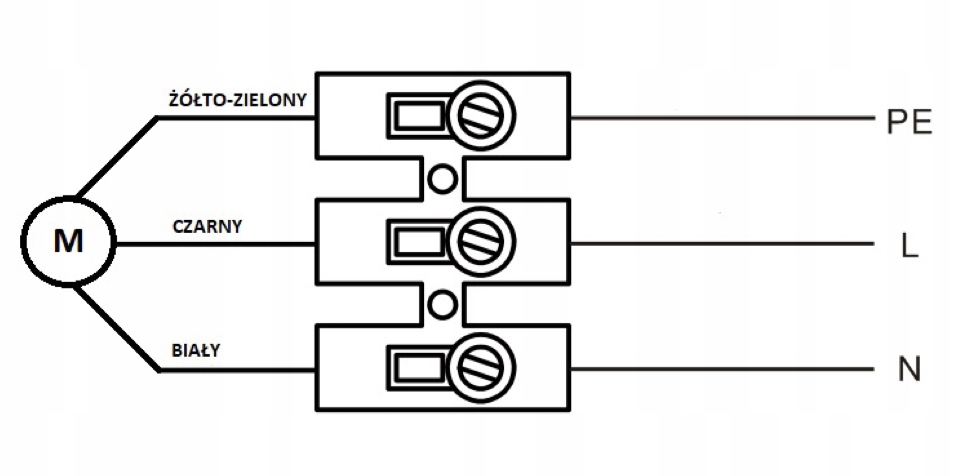

SCHEMAT ELEKTRYCZNY PODŁĄCZENIA

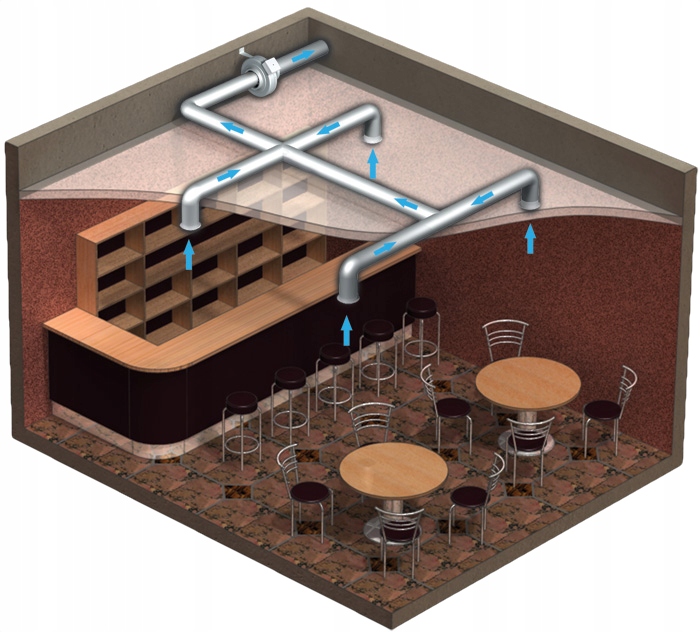

PRZYKŁAD MONTAŻU
