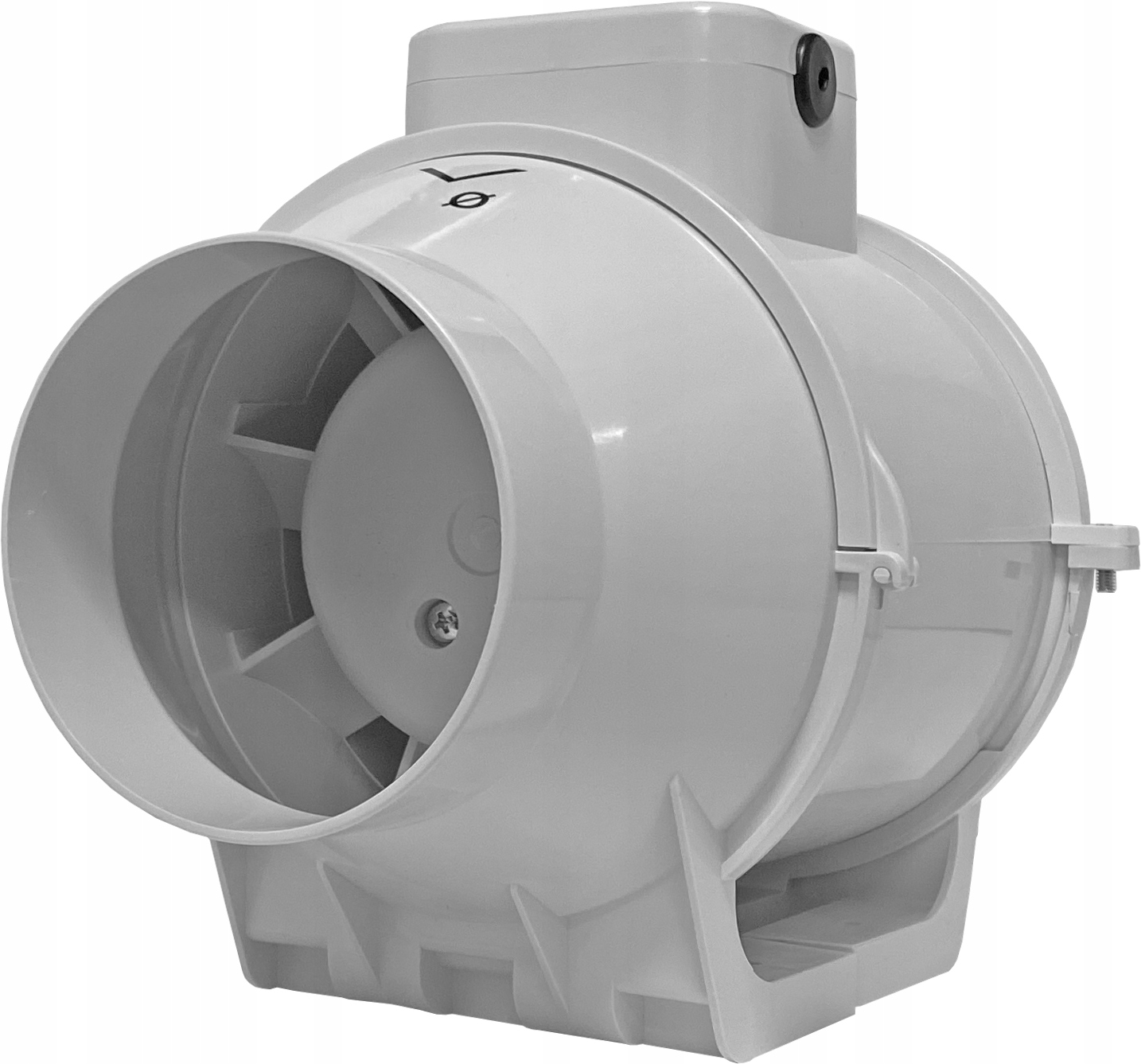

CICHY WENTYLATOR KANAŁOWY

TB 100 S

GŁÓWNE CECHY:

• ŚREDNICA WYLOTU - 97 mm (do kanału 100 mm)
• WYSOKA WYDAJNOŚĆ - MAX 170 m3/h
• NISKI POZIOM HAŁASU - MIN 26 dB(A)/3m
• ENERGOOSZCZĘDNY SILNIK - MIN. 20 W
• DWUBIEGOWY SILNIK Z ZABEZPIECZENIEM TERMICZNYM
• RENOMOWANY PRODUCENT - R24FANS
• ŁOŻYSKA KULOWE W STANDARDZIE
• ŁATWY MONTAŻ I DEMONTAŻ
• OBUDOWA Z PVC

OPIS

Wentylatory kanałowe o przepływie mieszanym serii TB_S wykorzystywane są w nawiewno-wywiewnych systemach wentylacji, które potrzebują stosunkowo wysokiego sprężu, silnego strumienia powierza oraz niskiego poziomu hałasu. Są znakomitym rozwiązaniem do instalacji wentylacyjnych budynków indywidualnych, zbiorowego zamieszkania oraz użyteczności publicznej. Wentylatory przystosowane są do transportu powietrza o temp. do + 60°C. Dedykowane są do kanałów wentylacyjnych o średnicach: 100, 125 mm.

KONSTRUKCJA

Wentylatory TB_S posiadają kompaktowe wymiary i możliwość demontażu wirnika wraz z silnikiem bez konieczności ingerencji w system wentylacyjny. Obudowa wentylatora i wirnika wykonana jest z wysokogatunkowego tworzywa sztucznego ABS, które posiada bardzo wysoką trwałość i walory mechaniczne. Blok silnika z wirnikiem oraz skrzynką zaciskową przymocowany jest do obudowy za pomocą specjalnych klamer zatrzaskowych, aby demontaż można było przeprowadzić bez posiadania specjalnych umiejętności i narzędzi. Taka konstrukcja maksymalnie upraszcza obsługę wentylatora.

SILNIK

Jednofazowy silnik na łożyskach kulkowych posiada dwie prędkości obrotowe. Dla ochrony przed przeciążeniem, wentylatory wyposażone są w termo zabezpieczenie (bezpiecznik termiczny). Klasa ochrony silnika: IP X4.

REGULACJA PRĘDKOŚCI

Dzięki odpowiedniej budowie (dwa biegi silnika), wentylator może funkcjonować na 2 prędkościach - do przełączania między biegami wentylatora można zastosować trójpozycyjny przełącznik. Jeżeli natomiast, niezbędne jest płynne albo skokowe regulowanie prędkości można zastosować transformatorowy regulator stopniowy albo płynny regulator tyrystorowy i podłączyć go do zacisku maksymalnej (wysokiej) wydajności silnika.

Regulatory i przełączniki dostępne są na innych naszych aukcjach.

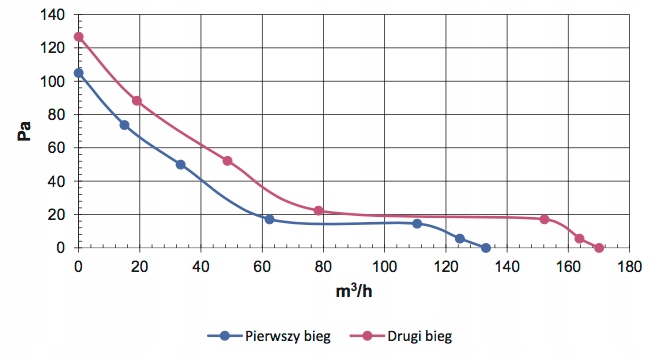

DANE TECHNICZNE i CHARAKTERYSTYKA PRZEPŁYWU

• zasilanie - 230 V / 50 Hz
• wydatek powietrza (min./max.) - 133/170 m3/h
• moc znamionowa (min./max.) - 20/35 W
• pobór prądu (min./max.) - 0,15/0,26 A
• obroty silnika (min./max.) - 2100/2600 obr./min.
• max. ciśnienie powietrza - 125 Pa
• max. temp. pracy - 60 °C
• waga - 1,3 kg
• stopień ochrony - X4

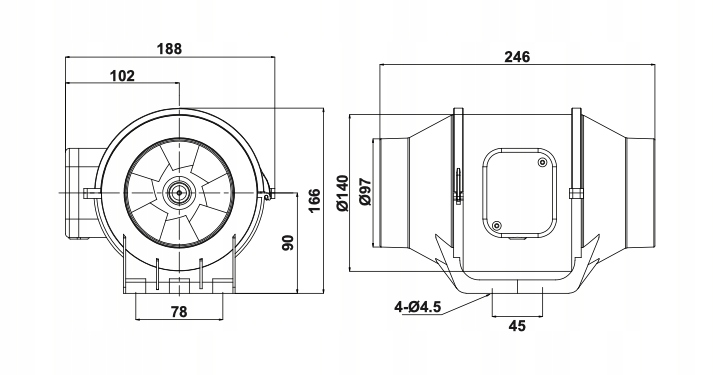

WYMIARY [mm]

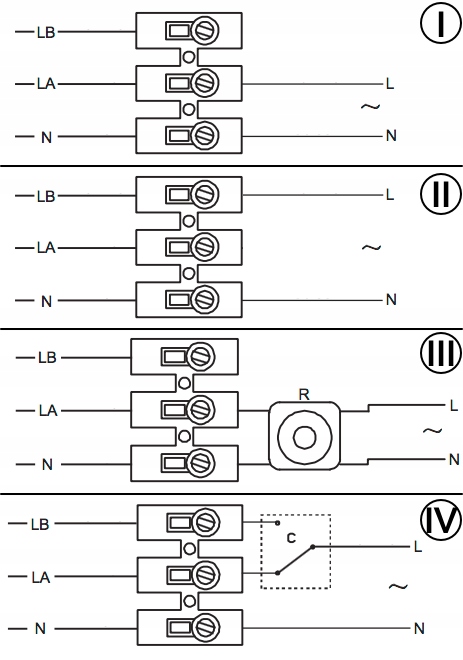

SCHEMAT ELEKTRYCZNY PODŁĄCZENIA

WARIANT I - podłączenie na stałe na wyższym biegu

• LA - bieg drugi
• L - napięcie
• N - neutral (zero)

WARIANT II - podłączenie na stałe na niższym biegu

• LB - bieg pierwszy
• L - napięcie
• N - neutral (zero)

WARIANT III - podłączenie z płynnym regulatorem obrotów

• LA - bieg drugi
• L - napięcie
• N - neutral (zero)
• R - regulator obrotów

WARIANT IV - podłączenie z przełącznikiem biegów (obrotów)

• LA - bieg drugi
• LB - bieg pierwszy
• L - napięcie
• N - neutral (zero)
• C - przełącznik dwu- lub trój-pozycyjny

MONTAŻ

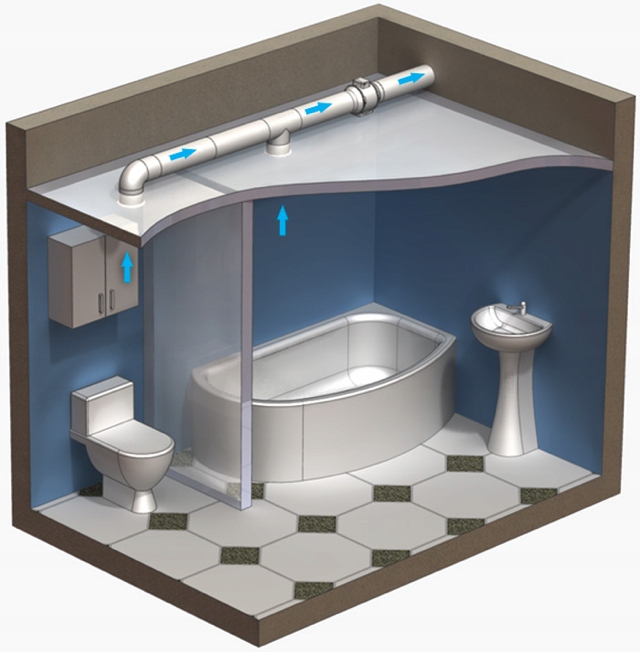

Możliwy jest montaż pod dowolnym kątem względem osi wentylatora. Obudowa wentylatora wykonana jest na płaskiej płycie montażowej, dzięki której wentylator może być przymocowany bezpośrednio do podłoża, ściany lub sufitu. Wentylatory mogą być ustawiane na początku, w środku lub na końcu systemu wentylacyjnego. W jednym systemie możliwe jest zainstalowanie pary wentylatorów równolegle (w celu zwiększenia wydajności) lub szeregowo (w celu zwiększenia ciśnienia pracy). Żeby uprościć montaż i podpięcie, skrzynka montażowa może znajdować się w dowolnym położeniu.
