Tichý kanálový ventilátor

TB 125 S

Hlavné vlastnosti:

• Priemer výstupu 124 mm (DO KANAŁU 125 mm)
• Vysoký výkon - max 218 m3/h
• Nízka hluková úroveň - min 26 db(A)/3 m
• Energetický úspech motora MIN. 20 W
• DWUBIEGOWY SILNIK S tepelnou ochranou
• VÝROBCA - R24FANS
• ložiská KULOWE V štandarde
• Jednoduchá montáž a demontáž
• Kryt z PVC

Popis

Kanálové ventilátory so zmiešaným prietokom série TB_S sa používajú v prívodných a odvetrávacích systémoch, ktoré potrebujú relatívne vysokú pružnosť, Silné prúdenie vzduchu. a Nízka hlučnosťSú vynikajúcim riešením pre inštaláciu vetrania v jednotlivých budovách, spoločných obytných priestoroch a verejných budovách. + 60 °C. Sú určené pre vetracie kanály s priemerom: 100, 125 mm.

Konštrukcia

WENTYLATORY TB_S Majú kompaktné rozmery a možnosť demontáže rotora spolu s motorom bez potreby zasahovať do ventilačného systému. ABSBlok motora s rotorom a svorkovnicou je pripevnený k krytu pomocou skrutkového spoja. Špeciálnych zarážok, takže demontáž sa dá vykonať bez špeciálnych zručností a nástrojov.

SILNIK

Pre ochranu pred preťažením sú ventilátory vybavené tepelnou ochranou (prepäťová ochrana) a ochranou proti prehriatiu (prepnutie na nízku teplotu).Tepelná poistka). Trieda ochrany motora: IP X4.

REGULACJA PRĘDKOŚCI

Vďaka správnej konštrukcii (Dva stupne motora), ventilátor môže pracovať na 2 rýchlostiach - na prepínanie medzi rýchlosťami ventilátora je možné použiť trojpolohový spínač. Ak je však potrebné plynulé alebo krokové nastavenie rýchlosti, je možné využiť transformátorový stupňový regulátor alebo plynulý tyristorový regulator a pripojiť ho na svorku maximálneho (vysokého) výkonu motora.

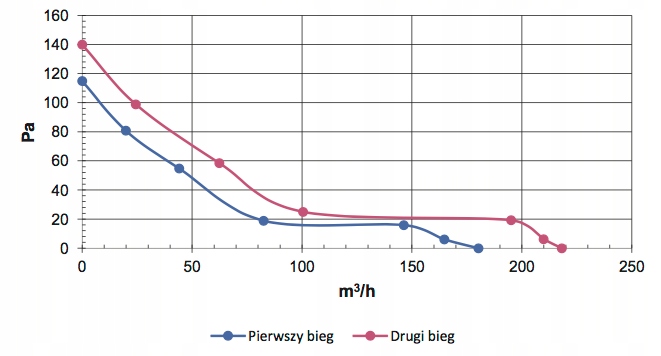

Technické údaje a vlastnosti pružnosti

• Napájanie 230 V / 50 Hz
• Prietok vzduchu (min./max.) 181/218 m3/h
• Menovitý výkon (min./max.) 20/35 W
• Odber prúdu (min./max.) 0,17/0,28 A
• Otáčky motora (min./max.) 2100/2600 ot./min.
• Max. tlak vzduchu 140 Pa
• Max. pracovná teplota 60 °C
• Hmotnosť 2,0 kg
• Stupeň ochrany X4

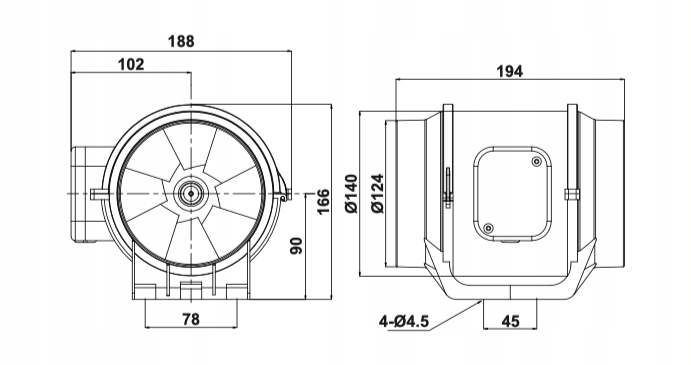

Rozmery [mm]

Schéma elektrického pripojenia

VARIANT I - trvalé pripojenie na vyšší stupeň

• LA druhý stupeň
• L napätie
• N neutrálny (nula)

VARIANT II - trvalé pripojenie na nižší stupeň

• LB prvý stupeň
• L napätie
• N neutrálny (nula)

VARIANT III - pripojenie s plynulým regulátorom otáčok

• LA druhý stupeň
• L napätie
• N neutrálny (nula)
• R Regulátor otáčok

VARIANT IV - pripojenie s prepínačom rýchlostí

• LA druhý stupeň
• LB prvý stupeň
• L napätie
• N neutrálny (nula)
• C dvoj- alebo trojpolohový spínač

Montáž

Ventilátor je možné namontovať v ľubovoľnom uhle k osi ventilátora. Kryt ventilátoru je vyrobený na plochej montážnej doske, vďaka ktorej môže byť ventilátor pripevnený priamo k podlahe, stene alebo stropu. Ventilácie môžu byť umiestnené na začiatku, v strede alebo na konci ventilačného systému. V jednom systéme je možné nainštalovať pár ventilátorov paralelne (pre zvýšenie výkonu) alebo sériovo (pre vyšší prevádzkový tlak). Pre zjednodušenie inštalácie a pripojenia môže byť montážna krabica umiestnená v ľubovoľnej polohe.
