MIKROPROCESOROVÝ AUTOMATICKÝ REGULAČNÝ Regulátor otáčok ventilátora s tepelnou sondou

TATAREK RT-03C-P Podomietkové

Pre presné automatické a manuálne nastavenie otáčok

Hlavné vlastnosti:

• PRACA JAKO Spínač / vypínač
• Práca v režime AUTOMATICKÝ ALEBO MANUÁLNY
• Tepelná sonda v balení
• Max. prúdové zaťaženie 1,0 A
• Max. výkon ventilátora 230 W
• Rozsah plynulého nastavenia otáčok 0÷100 %
• Predný panel v bielej farbe
• Servisný režim, ktorý umožňuje nastavenie a úprava rôznych prevádzkových parametrov (popis nižšie)
• Renomovaný poľský výrobca TATAREK
• Napájanie CIĄGŁE
• Vysoká kvalita spracovania
• Podlahové vykurovanie (V balení)
• Jednoduchá obsluha a montáž

Popis:

Mikroprocesorový ovládač RT-03C Na obsluhu odvzdušňovacích ventilátorov a krbových turbín používaných v systémoch DGP. Má snímač teploty vzduchu, ktorý meria teplo priamo na vstupe vzduchu do turbíny a v závislosti od rozsahu teploty prichádzajúcej z krbu do turbíry – plynule reguluje rozsah jej otáčok s cieľom čo najhospodárnejšieho využitia tepla na vykurovanie miestností. Možná automatická alebo manuálna prevádzka.

Nastavenie práce sa vykonáva v dvoch režimoch:

• V manuálnom režime (MAN) Ručne nastaviť otáčky motora ventilátora na stupnici 0...10, kde 0 znamená, že motor je vypnutý a 10 maximálna rotácia. V tomto prevádzkovom režime meranie teploty neovplyvňuje zmenu otáčania motora.
• V automatickom režime (AUTO) Otáčky ventilátora motora sa automaticky modulujú v závislosti od vykonaných meraní teploty. 40 °C ventilátor musí byť pripojený tak, aby sa zabezpečilo, že ventilátor pracuje pri minimálnej rýchlosti, zatiaľ čo teplota stúpa, hodnota otáčok sa zvyšuje proporcionálne, pričom sa dosiahne maximálna hodnota po dosiahnutí teploty. 80 °C. Na displeji regulátora v automatickom režime, meranie teploty v rozsahu od 0 gi 99 °C a viac 99 °C je zobrazená so symbolom "HI" na ňom. Kedykoľvek môžeme ovládať aj aktuálne otáčky motora, pre tento účel stlačte tlačidlo označené "MAN" na ovládacom paneli.

V momente vypnutia napájania (prepínačom SIEŤ alebo v prípade výpadku napätia v energetickej sieti) sa aktuálny prevádzkový režim a nastavené parametre uložia a obnovia po opätovnom pripojení regulátora, alebo obnovení napájanie.Regulátor má tiež zvukový alarm, ktorý sa aktivuje v prípade poškodenia snímača teploty alebo jeho nesprávneho pripojenia.

KONŠTRUKCIA a ÚDRŽBA REGULAČNÉHO Regulátora

Kryt regulátora je vyrobený z plastu ABS, ktorý je odolný voči poškodeniu a UV žiareniu. Regulátor sa vyznačuje vysokou účinnosťou a presnosťou riadenia.

Zobrazenie ovládacieho panela:

1. Spínač napájania regulátora
2. Digitálny displej
3. Tlačidlo na zvyšovanie hodnoty
4. Automatické pracovné svetlo
5. Tlačidlo automatickej prevádzky
6. Ručné pracovné svetlo
7. Tlačidlo pre manuálnu prevádzku
8. Tlačidlo na zníženie hodnoty

Na ovládacom paneli je vypínač napájania regulátora „1”. Displej „2” označuje meranú teplotu v rozsahu 0...99 °C, nad 99 °C nápis „HIV závislosti od aktuálneho prevádzkového režimu svieti indikátor „4“ (režim AUTO) alebo „6“ (režim MAN). Toto svetlo bliká, keď je motor ventilátora v prevádzke. Nastavenie regulátora do automatického režimu prevádzky sa vykonáva stlačením tlačidla AUTO („5V tomto režime tlačidlá +/ („3” a „8Nastavenie regulátora do manuálneho režimu prevádzky sa uskutočňuje stlačením tlačidla MAN („7”). Displej bliká približne 5 sekúnd.2” zobrazuje aktuálne otáčky ventilátora na stupnici 0...10 (0 znamená vypnutie motora a 10 maximálne otázky). +/ („3”/”8”). Kedykoľvek môžete stlačiť tlačidlo „MAN”, „+” alebo „

Regulácia v servisnom režime

Nastavením servisného režimu môžete:

• obmedziť minimálne a maximálne otáčky motora ventilátora (štandardne min=0 a max=99 znamená plný rozsah regulácie otáčok (100%); min. otáčka môže byť zvýšená na 40% a max. otóčka znížená na 60%),
• zvoliť inú charakteristiku motora (napr. pre výrobky značky PRIMECOOLER),
• Nastavte hodnoty snímača teploty.

Na displeji sa zobrazí symbol „LO“ (min. otáčky) pre zmenu s číslom z rozsahu 0...40, symbol „HI“ (max. otóčky) na zmenu z rozsah 60...99, symbol "SL" (volba charakteristiky motora) na změnu s číselným rozsahom 0..1 alebo symbol "CL" (korekcia snímača teploty) na úpravu s číslovým rozsahem -9...9.

Hodnoty parametrov meníme tlačidlami „+/-“, a druh parametra opätovným stlačením tlačidla MAN. Po uplynutí 10 sekúnd bez stlačenia žiadneho tlačidlo dôjde k ukončeniu servisnej procedúry bez zapamätania nových nastavení. Na ukončenie servisnej procedury s uložením nových voľby je potrebné stlačiť tlačidl AUTO - na displeji sa objaví nápis „HH“ a po chvíli dôjde reštart regulátora.

INSTALOWANIE REGULATORA

Pred pripojením regulátora sa uistite, že zariadenie, ktoré má byť ovládané, nie je pripojené k elektrickej sieti a že napájacie napätie je 230 V. Ventilačný prístroj by mal byť pripojený k zdroju napájania pomocou zariadenia na odpojenie rozdielového prúdu v súlade s platnými predpismi.

Elektrické parametre ventilátora by mali byť v súlade s technickými údajmi regulátora (Imax = 1 A). Výrobca nezodpovedá za škody spôsobené nesprávnym používaním regulátoru.

Najlepšie miesto na inštaláciu je stena vedľa krbu v blízkosti elektrickej zásuvky. Neumiestňujte regulátor na miesto, kde môže teplota prekročiť 40 ° C. Pripojenie napájacieho zdroja a motora dúchadla by malo byť vykonané podľa schémy zapojenia uvedenej v návode na obsluhu a inštaláciu priloženom k regulátoru, snímač teploty by mal byť pripojený podľa zásady: červený (hnedý) vodič svorka "+", biely (modrý) vodný vodič terminál "-".

Senzor regulátora musí byť namontovaný priamo na vstupe teplého vzduchu do turbíny, vo vzdialenosti nie väčšej ako 10-20 cm od samotného vstupu!!! Nie je povolené umiestniť senzor v samotnom krbe, pretože kvôli vysokým teplotám dosahujúcim až 800 ° C sa okamžite poškodí.

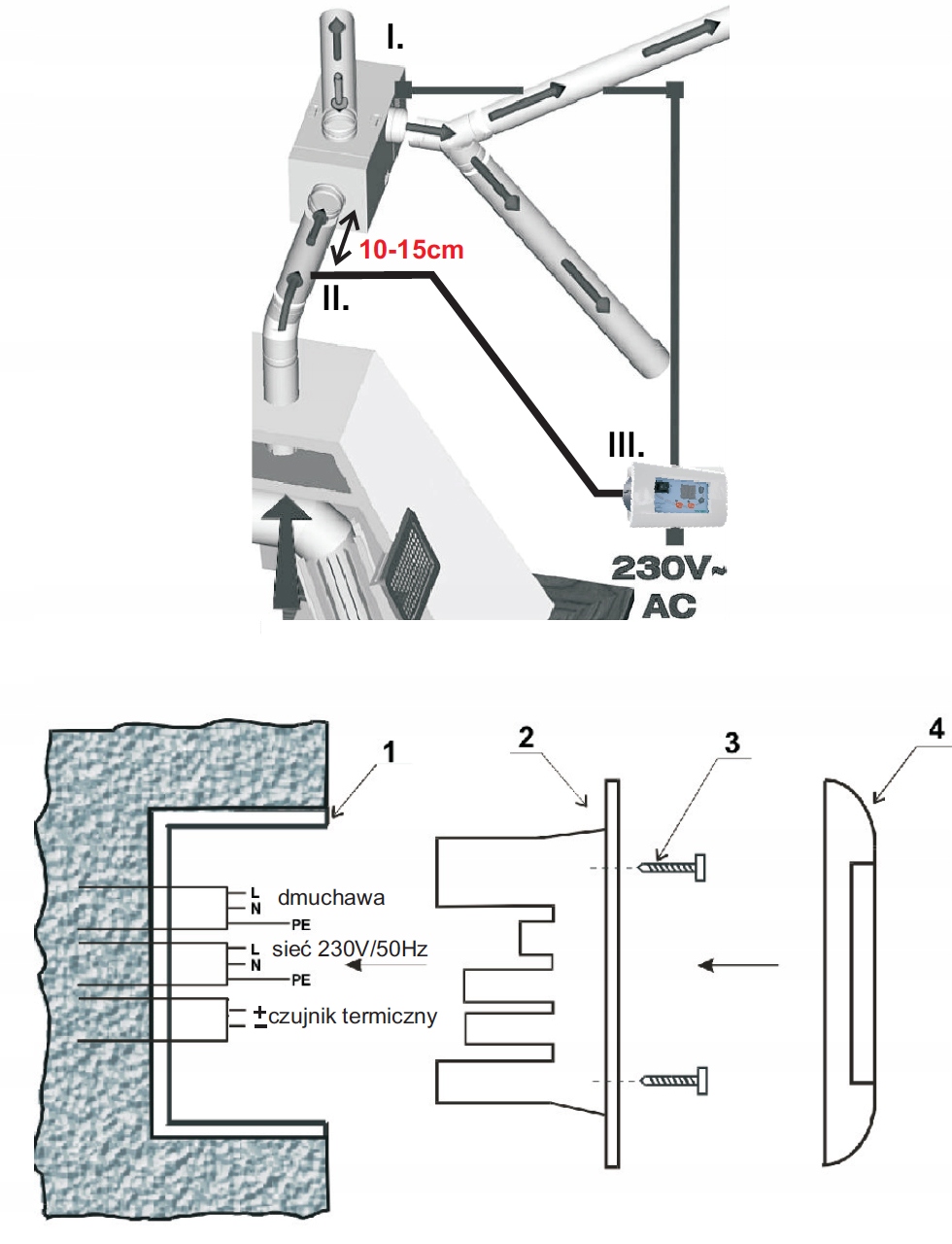

Označenia na montážnych výkresoch:

• I. Ventilátor
• II.Tepelná sonda
• III. regulátor RT-03C

1. Podomietková skrinka 2 × 60
2. Regulátor RT-03C
3. Skrutky
4. Maska

TECHNICKÉ ÚDAJE a Schéma zapojenia

• Menovitý výkon 230 V
• Menovitá frekvencia 50 Hz
• Maximálny výkon ventilátora 230 W
• Maximálne prúdové zaťaženie 1,0 A
• Spotreba energie bez zaťaženia 4 W
• Tepelná sonda KTY84
• Max. temp. sondy 300 °C
• Rozsah merania temp. 0°÷99 °C
• Chyba merania teploty 1 °C
• Pracovné podmienky 0 °C÷55 °C, vlhkosť 10÷90% bez kondenzácie
• Napájanie CIĄGŁE
• Poistka WTAF-3,15 A/250 V
• Vonkajšie rozmery (vrátane podstavca) 145 × 75 × 49 mm
• Vonkajšie rozmery krytu (dekoratívneho panelu) 161 × 80 × 9 mm
• Stupeň ochrany IP 20

Označenie na elektrickej scheme

1. Svorky na pripojenie napájania ventilátora
2. Svorky na pripojenie tepelnej sondy
3. Svorky na pripojenie napájania z elektrickej siete

Inštalácia regulatora - rozmery dierov

I. Rozmery otvoru pre regulátor namontovaný v murovaných stenách

II. Rozmery otvoru pre regulátor namontovaný v stene z regipsu (dosky G-K)

PRÍKLAD POUŽITIA PRE EXISTUJÚCI SYSTÉM DGP (1. - Tepelná sonda)
