MIKROPROCESOROWY AUTOMATYCZNY REGULATOR OBROTÓW WENTYLATORA Z SONDĄ TERMICZNĄ

TATAREK RT-03C-T Titanium Podtynkowy

do precyzyjnej automatycznej i manualnej regulacji prędkości obrotowej

GŁÓWNE CECHY:

• PRACA JAKO WŁĄCZNIK / WYŁĄCZNIK
• PRACA W TRYBIE AUTOMATYCZNYM LUB MANUALNYM
• SONDA TERMICZNA W KOMPLECIE
• MAX. OBCIĄŻENIE PRĄDOWE - 1,0 A
• MAX. MOC WENTYLATORA - 230 W
• ZAKRES PŁYNNEJ REGULACJI OBROTÓW - 0÷100 %
• METALOWY PRZEDNI PANEL W KOLORZE TITANIUM - tzw. "INOX"
• TRYB SERWISOWY POZWALAJĄC USTALAĆ I KORYGOWAĆ RÓŻNE PARAMETRY PRACY (OPIS PONIŻEJ)
• RENOMOWANY POLSKI PRODUCENT - TATAREK
• ZASILANIE - CIĄGŁE
• WYSOKA JAKOŚĆ WYKONANIA
• INSTALACJA PODTYNKOWA (PUSZKA W KOMPLECIE)
• PROSTA OBSŁUGA I MONTAŻ

OPIS:

Mikroprocesorowy sterownik RT-03C do obsługi wentylatorów nawiewowych oraz turbin kominkowych stosowanych w systemach DGP. Posiada czujnik temperatury powietrza mierzący ciepło bezpośrednio na wlocie powietrza do turbiny i w zależności od zakresu temperatury docierającej z kominka do turbiny – płynnie reguluje zakres jej obrotów w celu jak najekonomiczniejszego wykorzystania ciepła do ogrzania pomieszczeń. Możliwa praca automatyczna lub manualna.

Regulacja pracy odbywa się w dwóch trybach:

• W trybie ręcznym (MAN) dokonuje się manualnie nastawień prędkości obrotowej silnika wentylatora w skali 0...10, gdzie 0 oznacza wyłączenie silnika, a 10 maksymalne obroty. W tym trybie pracy regulatora pomiar temperatury nie ma wpływu na zmianę obrotów silnika.
• W trybie automatycznym (AUTO) prędkość obrotowa silnika wentylatora modulowana jest automatycznie w zależności od dokonanych pomiarów temperatury. Po przekroczeniu temperatury 40°C wentylator załącza się zapewniając pracę wentylatora na poziomie minimalnej prędkości obrotowej, natomiast wraz ze wzrostem temperatury wartość obrotów proporcjonalnie wzrasta, osiągając wartość maksymalną po osiągnięciu temperatury 80°C. Na wyświetlaczu regulatora w trybie automatycznym podawany jest na bieżąco pomiar temperatury w zakresie od 0 do 99°C, natomiast powyżej 99°C wyświetlany jest symbol „HI”. W każdej chwili możemy na nim również dokonać kontroli aktualnej wysokości obrotów silnika, w tym celu na panelu sterującym urządzenia należy wcisnąć przycisk oznaczony jako „MAN”.

W momencie wyłączenia zasilania (przełącznikiem SIEĆ lub w przypadku zaniku napięcia w sieci energetycznej) aktualny tryb pracy i nastawione parametry są zapamiętywane i odtwarzane po ponownym załączeniu regulatora, bądź przywróceniu zasilania. Regulator posiada również alarm dźwiękowy, który jest aktywowany w przypadku uszkodzenia czujnika temperatury lub jego nieprawidłowego podłączenia.

BUDOWA i OBSŁUGA REGULATORA

Przedni panel wykonany jest ze szczotkowanej stali w kolorze "Inox" odpornej na korozję i promienie UV. Regulator odróżnia się wysoką efektywnością oraz dokładnością sterowania.

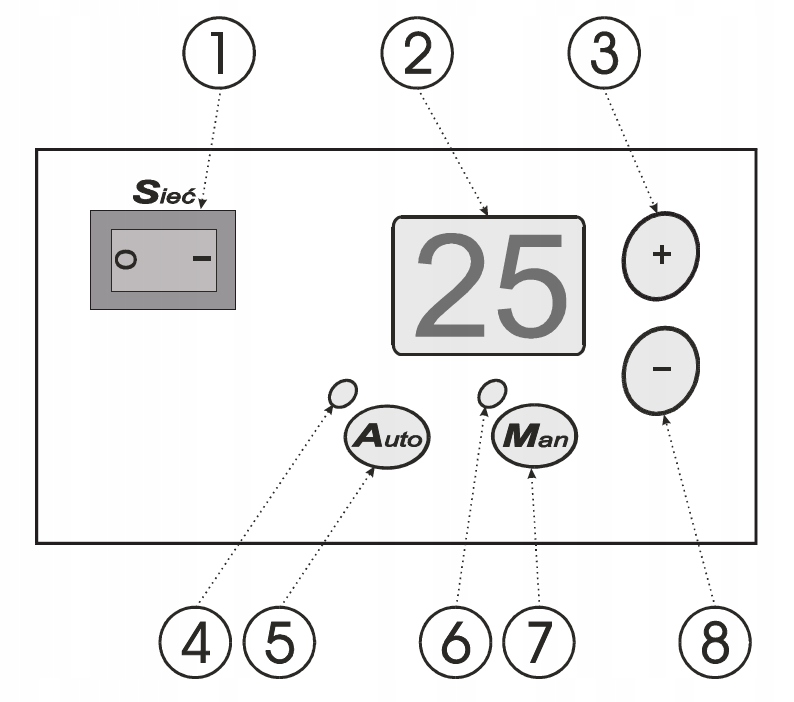

Widok panelu sterowania:

1. Włącznik zasilania regulatora
2. Cyfrowy wyświetlacz
3. Przycisk zwiększania wartości
4. Lampka pracy automatycznej
5. Przycisk pracy automatycznej
6. Lampka pracy ręcznej
7. Przycisk pracy ręcznej
8. Przycisk zmniejszania wartości

Na panelu sterowania znajduje się wyłącznik zasilania regulatora „1”. Wyświetlacz „2” wskazuje mierzoną temperaturę z zakresu 0...99°C, a powyżej 99°C napis „HI”. W zależności od aktualnego trybu pracy świeci lampka „4” (tryb AUTO) lub „6” (tryb MAN). Lampka ta mruga, gdy pracuje silnik dmuchawy. Ustawienie regulatora w automatyczny tryb pracy następuje poprzez naciśnięcie przycisku AUTO („5”). W tym trybie przyciski +/- („3” i „8”) są nieaktywne. Ustawienie regulatora w ręczny tryb pracy następuje poprzez naciśnięcie przycisku MAN („7”). Przez ok. 5 sekund mruga wyświetlacz „2” prezentując aktualne obroty wentylatora w skali 0...10 (0 oznacza wyłączenie silnika, a 10 maksymalne obroty). Zadane obroty można zmienić przyciskami +/- („3”/”8”). W dowolnym momencie można przycisnąć przycisk „MAN”, „+” lub „-”, aby na mrugającym wyświetlaczu zobaczyć aktualne obroty wentylatora.

REGULACJA W TRYBIE SERWISOWYM

Ustawiając tryb serwisowy można:

• ograniczyć minimalne i maksymalne obroty silnika wentylatora (standardowo obroty min=0 i max=99 oznaczają pełen zakres regulacji prędkości (100%). Obroty min. można zwiększyć do wartości 40%, a obroty max. zmniejszyć do 60%,
• wybrać inną charakterystykę silnika (np. dla wyrobów firmy PRIMECOOLER),
• skorygować wskazania czujnika temperatury.

Aby załączyć tryb serwisowy należy trzymać przyciśnięty przycisk MAN podczas załączania zasilania regulatora. Na wyświetlaczu pojawi się symbol „LO” (obroty min) na zmianę z liczbą z zakresu 0...40, symbol „HI” (obroty max) na zmianę z liczbą z zakresu 60...99 , symbol „SL” (wybór charakterystyki silnika) na zmianę z liczba 0..1 lub symbol „CL” (korekcja czujnika temp.) na zmianę z liczbą -9…9.

Wartości parametrów zmieniamy przyciskami „+/-”, a rodzaj parametru ponownie przyciskając MAN. Po upływie 10 sekund bez przyciśnięcia żadnego przycisku nastąpi wyjście z procedury serwisowej bez zapamiętania nowych nastaw. Aby zakończyć procedurę serwisową z zapamiętaniem nowych nastaw należy przycisnąć przycisk AUTO - na wyświetlaczu pojawi się napis „HH”, a po chwili nastąpi restart regulatora.

INSTALOWANIE REGULATORA

Przed podłączeniem regulatora należy upewnić się, że urządzenie które ma być kontrolowane nie jest podłączone do prądu i że napięcie zasilania wynosi 230V. Aparat nawiewowy powinien być podłączony do źródła zasilania z użyciem urządzenia różnicowego odcinania zasilania zgodnie z obowiązującymi przepisami.

Parametry elektryczne aparatu nawiewowego powinny być zgodne z danymi technicznymi regulatora (Imax=1A). Producent nie odpowiada za szkody wynikłe z nieprawidłowego użytkowania regulatora.

Najlepszym miejscem do montażu jest ściana obok kominka w pobliżu gniazda elektrycznego. Nie należy umieszczać regulatora w miejscu, gdzie temperatura może przekraczać 40°C. Połączenie zasilania i silnika dmuchawy należy dokonać zgodnie ze schematem elektrycznym znajdującym się w załączonej do regulatora instrukcji obsługi i montażu, Czujnik temperatury należy podłączyć wg zasady: przewód kolor czerwony (brązowy) zacisk „+”, przewód kolor biały (niebieski) zacisk „-”.

Czujnik regulatora musi być zamontowany bezpośrednio na wlocie ciepłego powietrza do turbiny, w odległości nie większej niż 10-20 cm od samego wlotu !!! Nie dopuszcza się umieszczenia czujnika w samym czopuchu kominka, ponieważ ze względu na wysokie temperatury dochodzące do 800°C ulega on natychmiastowemu uszkodzeniu.

OZNACZENIA NA RYSUNKACH MONTAŻOWYCH:

• I. Wentylator
• II. Sonda termiczna
• III. Regulator RT-03C

1. Puszka podtynkowa 2x60
2. Regulator RT-03C
3. Wkręty
4. Maskownica

DANE TECHNICZNE i SCHEMAT ELEKTRYCZNY PODŁĄCZENIA

• Znamionowe napięcie zasilania - 230 V
• Częstotliwość znamionowa - 50 Hz
• Maksymalna moc wentylatora - 230 W
• Maksymalne obciążenie prądowe - 1,0 A
• Pobór mocy bez obciążenia - 4 W
• Sonda termiczna - KTY84
• Maksymalna temp. sondy - 300°C
• Zakres pomiaru temp. - 0°÷99°C
• Błąd pomiaru temperatury - 1°C
• Warunki pracy - 0°C÷55°C, wilgotność - 10÷90% bez kondensacji
• Zasilanie - Ciągłe
• Bezpiecznik - WTAF-3,15A/250V
• Wymiary zewn. (razem z puszką podtynkową) - 145x75x49 mm
• Wymiary zewn. maskownicy (panela ozdobnego) - 152x79x4,5 mm
• Stopień ochrony - IP 20

OZNACZENIA NA SCHEMACIE ELEKTRYCZNYM

1. Zaciski do podłączenia zasilania wentylatora
2. Zaciski do podłączenia sondy termicznej
3. Zaciski do podłączenia zasilania z sieci elektrycznej

INSTALACJA REGULATORA - WYMIARY OTWORÓW

I. Wymiary otworu pod regulator montowany w ścianie murowanej

II. Wymiary otworu pod regulator montowany w ścianie z regipsu (płyty G-K)

PRZYKŁAD ZASTOSOWANIA DO ISTNIEJĄCEGO SYSTEMU DGP (1. - Sonda termiczna)
