Przepustnica ze sprężyną fi 180 mm

Model - PJS180/3-OC

Dane techniczne:

• materiał - blacha ocynkowana
• przeznaczenie - przewody wentylacyjne, ogrzewanie powietrzne
• max temperatura- 250˚C

Opis produktu:

Przepustnica zwrotna PJS/3 ze sprężyną pozwala na ustawienie klapy przepustnicy w dowolnym położeniu. Kiedy mechanizm klapy zostanie zwolniony, to wraca ona automatycznie do pozycji zamkniętej.

Przepustnica zamyka dopływ zimnego powietrza wtedy, kiedy nie używamy kominka. W systemach dystrybucji gorącego powietrza DGP służy do regulacji przepływu strumienia powietrza.

Rysunek techniczny i wymiary przepustnicy:

• średnica Spiro - 180 mm
• dz - 178 mm
• waga - 0,71 kg

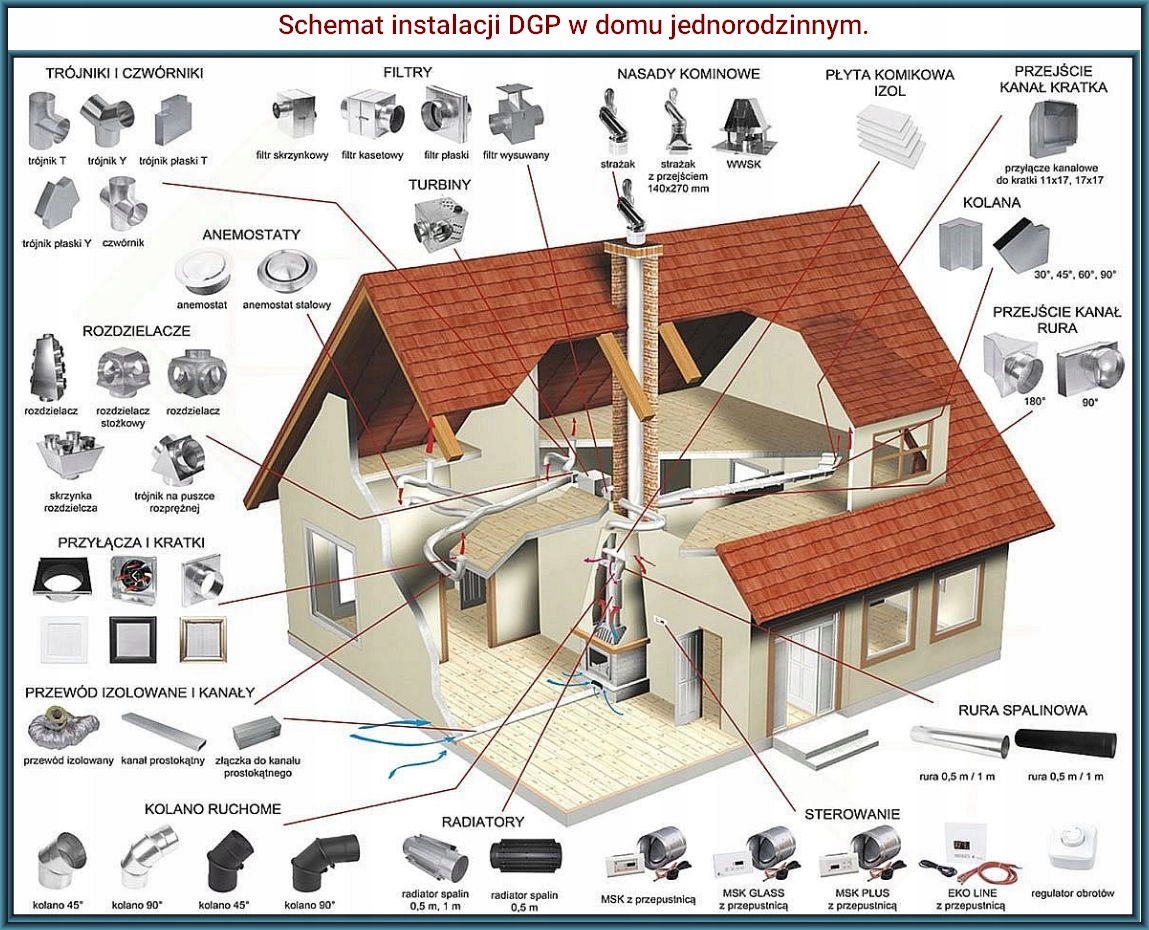

Podstawowe zasady instalacji systemów DGP:

• trasy przewodów powinny być jak najkrótsze i zawierać jak najmniej kształtek,
• należy stosować trójniki i kolana o w miarę możliwości łagodnych łukach,
• dla komfortu akustycznego i redukcji prędkości powietrza stosować elementy pełniące rolę skrzynek rozprężnych,
• zakładając prędkości przepływu w kanałach do obliczeń przekroju i wymiarów liniowych korzystne jest ich przyjmowanie z zakresu 2,5  - 4 m/s, nie powinno się natomiast przekraczać wartości 6 m/s.
• należy przewidzieć elementy regulacyjne w postaci elementów nawiewnych z regulacją: kratki z żaluzją lub anemostaty nawiewne, bądź w postaci przepustnic
