3/4 "3-CESTNÝ VENTIL + OVLÁDAČ AFRISO RAMENO 343

Przedmiotem aukcji jest:

Zestaw regulacyjny :

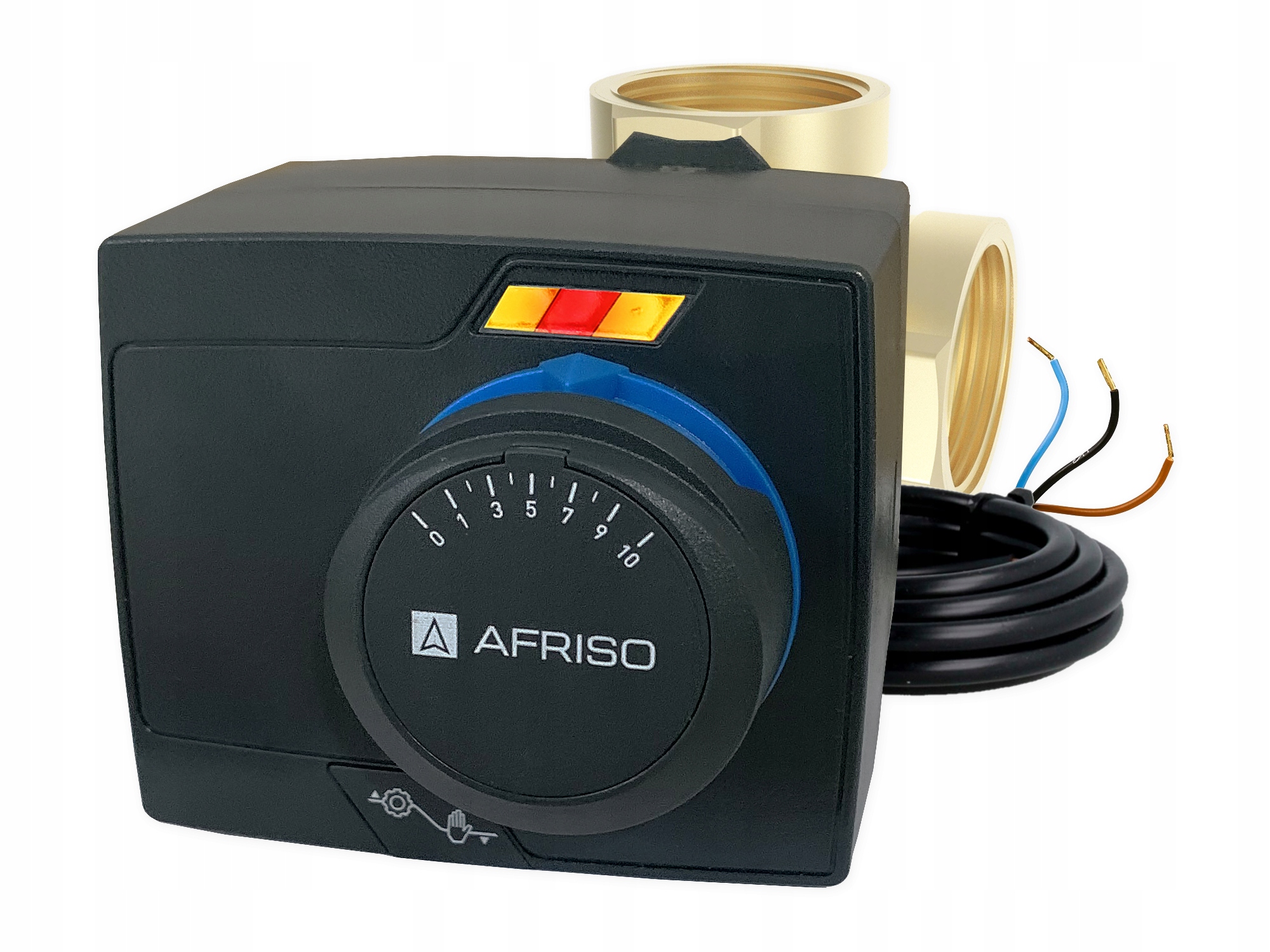

• 3-drogowy obrotowy zawór mieszający Diamond DN20, Rp3/4" ( ART.18-20 )
• Siłownik elektryczny 3-pkt 230V ARM 343 ProClick Afriso ( 1434310 )
• Zestaw montażowy siłownika ARM do zaworu ( 1410110 )

Zestawy regulacyjne znajdują szerokie zastosowanie w różnych typach instalacji grzewczych, klimatyzacyjnych i innych, w których wykorzystuje się najpopularniejsze sterowniki 3-punktowe.

Dane techniczne siłownika :

• napięcie zasilania: 230 V AC
• czas obrotu o 90°: 120 sekund
• moment obrotowy: 6 Nm
• rodzaj sterowania: 3-punktowe

Zestawy składają się z mosiężnego 3-drogowego obrotowego zaworu mieszającego, zestawu montażowego oraz najpopularniejszego siłownika elektrycznego ARM 343 nowej generacji (230 V AC, 3-punktowy, czas obrotu 120 s, moment obrotowy 6 Nm).

Zawór i siłownik montowane są ze sobą na zatrzask w innowacyjnym systemie ProClick.

Siłownik montujemy poprzez nasunięcie go na zawór z adapterem w dogodnej dla nas pozycji. Zsunięcie siłownika z zaworu możliwe jest po naciśnięciu i przytrzymaniu przycisku zwalniającego mechanizm blokujący.

1. Diody LED - Przy użyciu czytelnych diod LED siłownik sygnalizuje swój kierunek obrotu, co umożliwia szybką diagnostykę jego pracy.

2. Wygodne pokrętło - Duże pokrętło z wyraźnym wskaźnikiem nastawy pozwala na łatwe i precyzyjne operowanie siłownikiem w trybie ręcznym.

3. Przycisk trybu pracy - Prosty w użyciu przycisk umożliwia zmianę trybu pracy siłownika z automatycznej na ręczną.

4. Kabel z odpinaną wtyczką - Kabel sterujący podłączony jest do obudowy siłownika wtyczką. Ułatwia to montaż samego siłownika oraz wykonanie połączeń elektrycznych

Dane techniczne zaworu :

• temperatura pracy: max 110°C
• ciśnienie pracy: max 10 bar
• stężenie glikolu: max 50 %
• materiał korpusu: mosiądz CW617N

Wymiary zaworu :

• A : 3/4"
• L : 80 mm
• H : 86 mm

Przykładowe schematy montażowe :
