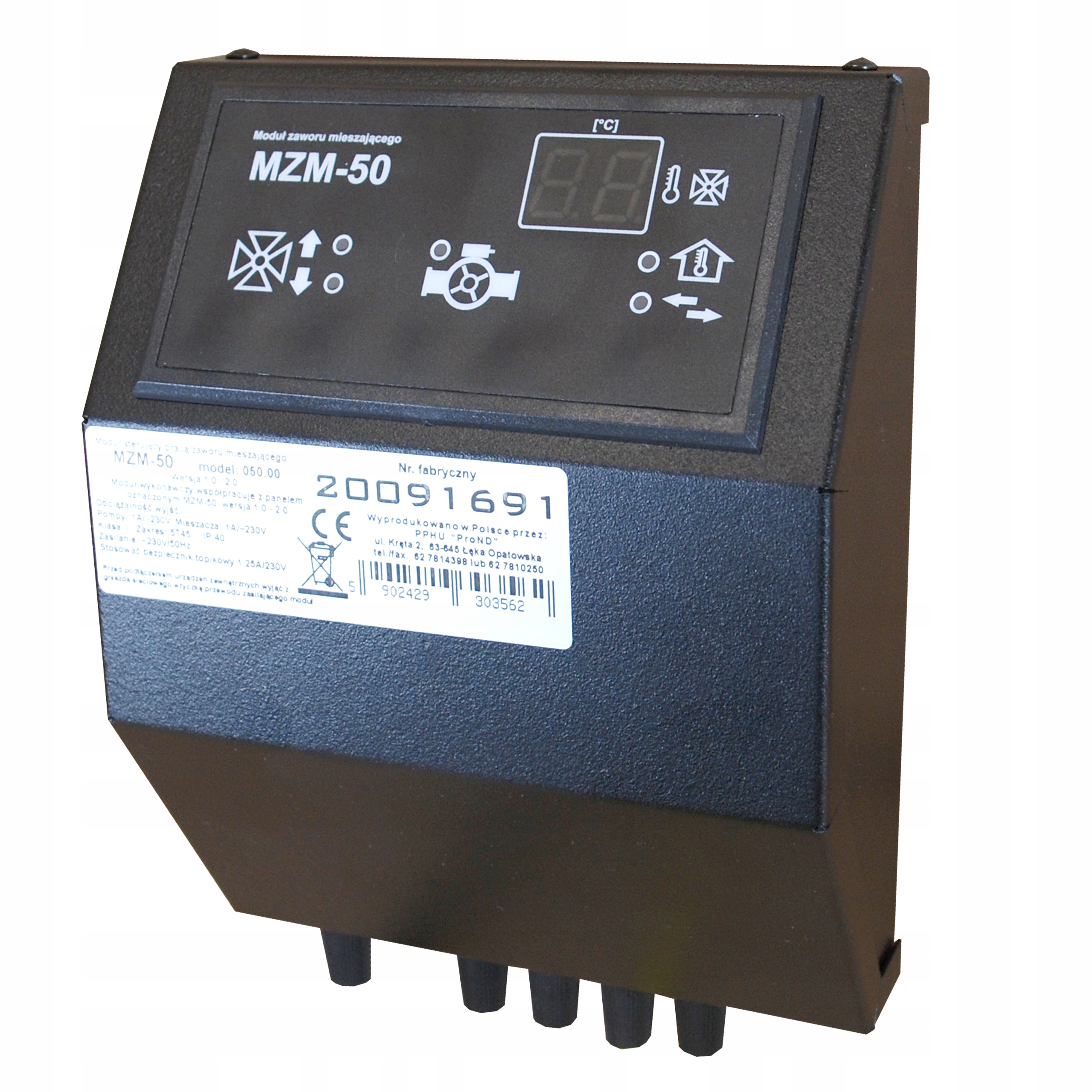

MODUŁ ZAWORU MIESZAJĄCEGO MZM-50 DO STEROWNIKA IRYD 610.00

SYMBOL PRODUKTU: 12944

Cechy szczególne:

• moduł pracy zaworu mieszającego
• wyświetlacz
• współpraca sterowniki firmy Prond
• możliwość podłączenia wielu modułów
• czujniki w zestawie
• nowość

FUNKCJE

• Napięcie zasilania ~230V; 50Hz
• Zabezpieczenie - szybki bezpiecznik topikowy 1,25A/~230V
• Typ czujnika temperatury mieszacza, powrotu KTY 81-210
• Pobór mocy (tylko moduł) Do 5W
• Stopień ochrony od strony panelu sterującego IP 42
• Zakres pomiary temperatury 0-100°C
• Maksymalne obciążenie wyjść: - pompy mieszacza ~230V; wyjście przekaźnikowe z układem RC - 250 W - zaworu mieszającego ~230V; wyjście przekaźnikowe z układem RC - 100 W
• Maksymalny sumaryczny prąd wyjściowy 1,1A
• Temperatura otoczenie podczas pracy modułu 5-45°C
• Maksymalna wilgotność otoczenia 75%
• Włączenie pompy w niskich temperaturach Poniżej 5°C
• Okresowe włączenie pomp - zapobiega to zastaniu się pompy i zaworu po sezonie grzewczym (warunkiem działania tej funkcji jest włączony regulator)
• Co 14 dni na 1 minutę

OPIS PODSTAWOWY

Regulator Iryd 610 umożliwia zastosowanie modułu MZM-50 w czterech różnych obiegach: „Grzejniki”, „Podłoga”, „Brak siłownika”, „Powrót”. Nastawy parametrów pracy dla danego obiegu dokonuje się w menu moduły rozszerzeń. Zakres i opis tych parametrów zawarte jest w instrukcji do regulatora Iryd 610. Poniżej przedstawiono przykładowe obiegi z zastosowaniem modułu MZM-50. Moduł zaworu mieszającego MZM-50 współpracuje tylko ze sterownikami firmy ProND wyposażonymi w standard RS485 do podłączenia dodatkowych modułów rozszerzeń np. Iryd 610. Poniższa instrukcja jest instrukcją podłączenia i uruchomienia pod względem elektrycznym urządzenia. Konfiguracja i opis modułu są umieszczone w instrukcji od sterownika kotła z którym MZM-50 współpracuje.
