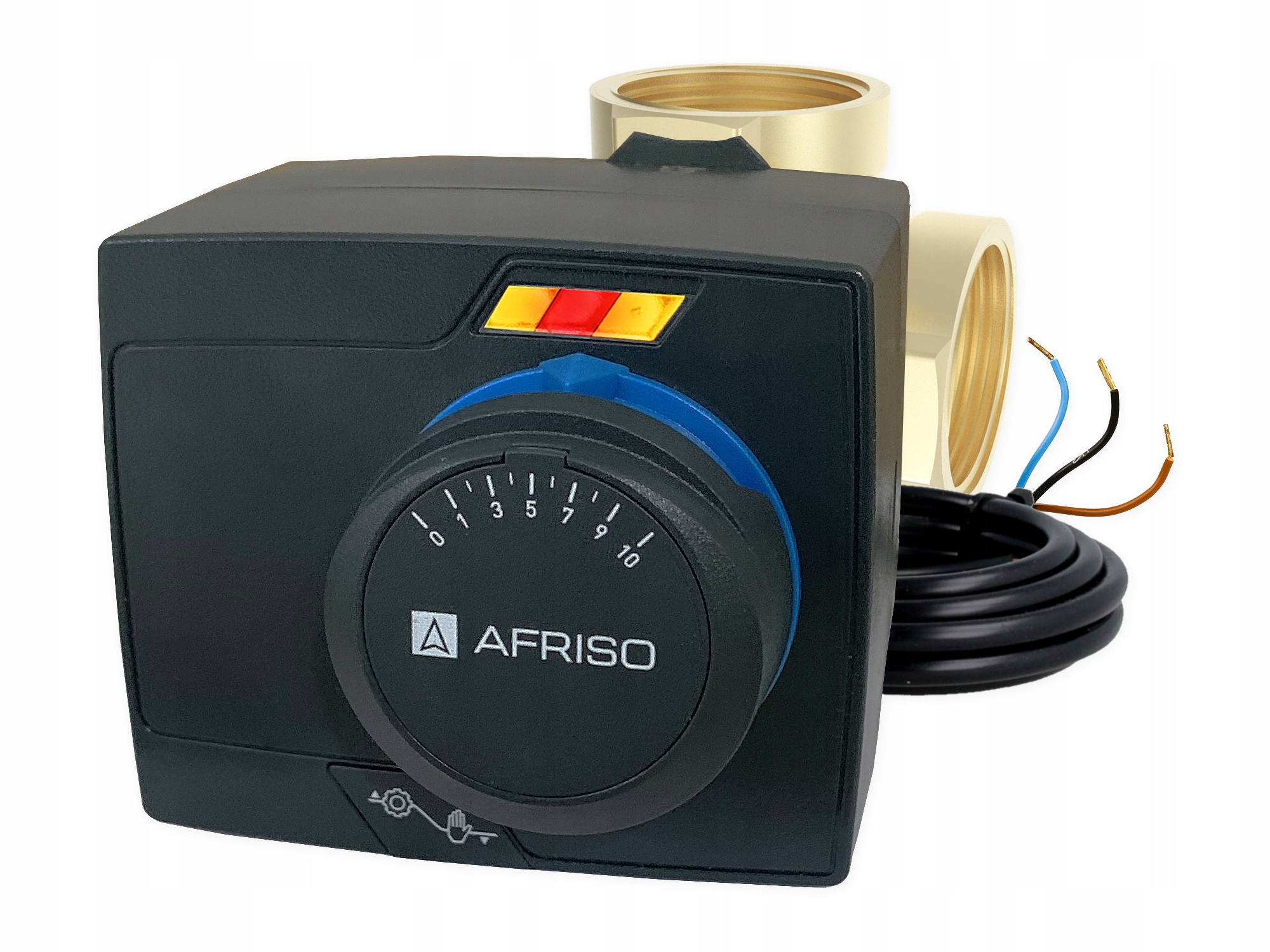

Ovládač afriso arm 343 + ventil 4 cesty 1 palec

A tu je regulačný balík.

• 4-cestný otočný zmiešavací ventil Diamond DN25, Rp1" ( ART.19-25 )
• Elektrické ovládače 3- Bod 230 V ARM 343 ProClick Afriso ( 1434310 )
• Montážna súprava pre pohon ARM na ventil ( 1410110 )

Regulátory sú široko používané v rôznych typoch vykurovacích, klimatizačných a iných inštalácií, kde sa používajú najbežnejšie 3-bodové regulátory.

Technické údaje o pohone:

• Napájacie napätie: 230 V AC
• Doba otočenia o 90°: 120 sekúnd
• Krútiaci moment: 6 Nm
• Typ ovládania: 3-bodové

Súpravy sa skladajú z mosadzného 4-cestného rotačného zmiešavacieho ventilu, montážnej súpravy a najpopulárnejšieho elektrického pohonu ARM 343 novej generácie (230 V AC, 3-bodový, doba otáčania 120 s, krútiaci moment 6 Nm).

Ventil a pohon sa montujú spolu pomocou inovatívneho systému ProClick.

Aktuátor namontujeme tak, že ho nasadíme na ventil s adaptérom v pre nás vhodnej polohe.

1. LED diódy Pomocou čitateľných LED diód pohon signalizuje svoj smer otáčania, čo umožňuje rýchlu diagnostiku jeho práce.

2. Pohodlné otočné tlačidlo Veľký otočný gombík s jasným ukazovateľom nastavenia umožňuje jednoduché a presné ovládanie pohonu v manuálnom režime.

3. Tlačidlo prevádzkového režimu Jednoduché tlačidlo umožňuje zmenu prevádzkového režimu pohonu z automatického na manuálny.

4. Kábel s odnímateľným konektorom Riadiaci kábel je pripojený k puzdru pohonu pomocou zástrčky. To uľahčuje montáž samotného pohonu a vykonávanie elektrických pripojení

Technické údaje ventilu:

• Pracovná teplota: max 110 °C
• Pracovný tlak: max 10 bar
• koncentrácia glykolu: max. 50 %
• Materiál tela: mosadz CW617N

Rozmery ventilu:

• A: 1"
• D: 82 mm
• H: 91 mm

Tu je niekoľko príkladov.
