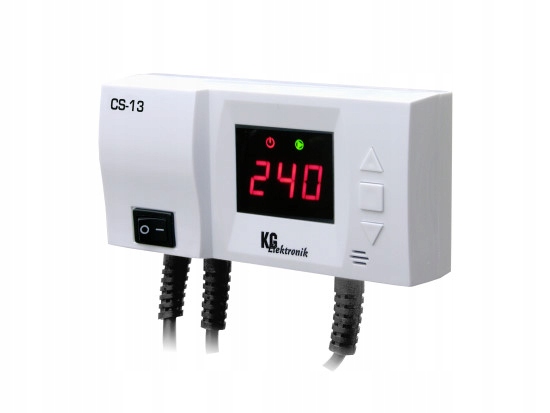

Sterownik pompy CS-13 przeznaczony jest do sterowania zaworem trójdrożnym. Urządzenie otwiera i zamyka zawór w przedziale hiterezy 10°C.

• Polski Producent : Kg Elektornik
• Zasilanie: 230/50Hz +/-10%
• Pobór mocy: 2 W
• Temperatura otoczenia: -10 do 50 st. C
• Obciążenie wyjścia siłownika: 100 W
• Zakres pomiaru temperatury: 0 do 99 st. C
• Zakres nastaw temperatury: 5 do 80 st. C
• Wytrzymałość temperatury czujników: -10 do 120 st. C
• Długość przewodu czujnika: 2m
• Sterownik wyposażony jest w alarm dźwiękowy sygnalizujący zbyt wysoką temperaturę na powrocie 90°C.

Schemat podłączenia

Przykład działania sterownika:

Ustawienie temperatury powrotu na 60°C powoduje otwieranie i zamykanie zaworu w przedziale histerezy 10°C. To znaczy, że kiedy czujnik zamontowany na powrocie osiągnie temperaturę 65°C, zawór będzie całkowicie zamknięty, a przy temperaturze 50°C będzie całkowicie otwarty. Kiedy zostanie osiągnięta temperatura ustawiona przez użytkownika na sterowniku 60°C, zawór będzie otwarty w połowie. Urządzenie steruje zaworem jak silnikiem krokowym, w zależności od temperatury powrotu stopniowo otwiera lub zamyka
