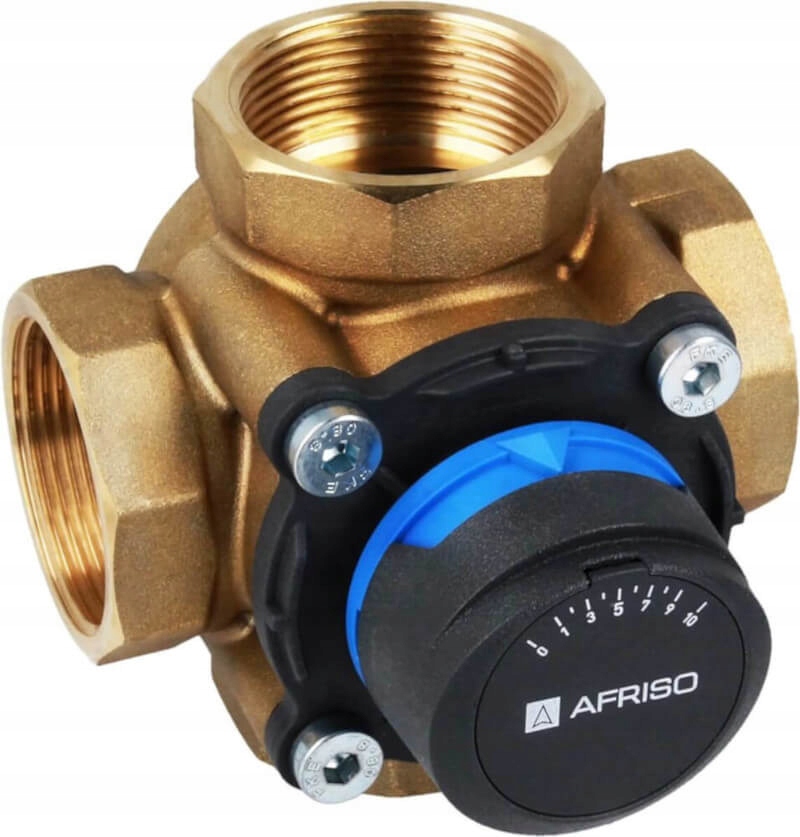

4-cestný zmiešavací ventil ARV 485 - 11/4"

4-cestné ventily sa používajú pri kotloch na tuhé palivo ako miešacie ventily so súčasným zvýšením teploty spätného toku do kotla. S úspechom sa môžu použiť aj ako regulačné armatúry vo vykurovacích sústavách s liatinovými kotlami s olejovým alebo plynovým kotlom.

Nové 4-cestné otočné zmiešavacie ventily ARV s vnútorným závitom sú vyrobené z mosadze. Prípojky majú tvar osmiuholníka, čo výrazne uľahčuje montáž hydraulickým kľúčom. Ventily sú vybavené gombíkmi na manuálne nastavenie a obmedzovačmi uhla otáčania pre uľahčenie vhodného nastavenia. Čítateľná stupnica umiestnená na kryte gombíka umožňuje presné určenie stupňa otvorenia ventilu. Na jednej strane je vytlačené stupňovanie „0 až 10“ a na druhej strane je stupňování „10 až0“. To umožňuje prevádzku ventilu v rôznych montážnych polohách. Tučná časť obvodu otočného ovládača odráža polohu klapky vo vnútri ventilu. Nové ventily ARV sa dajú pripojiť k novým pohonom ARM pomocou pevných plastových prvkov pod gombíkom, ktoré umožňujú montáž pohonov na západku ProClick bez použitia nástrojov. Ventily ARV vyžadujú na otáčanie nízky krútiaci moment.

• DN: 32
• Prietok vzduchu: 16 m³/h
• prípojka: Rp1¼“
• Maximálna teplota: 110 °C
• Maximálny tlak: 10 bar
• Materiál tela: Mosadz

Kód produktu výrobcu: 13 485 10
