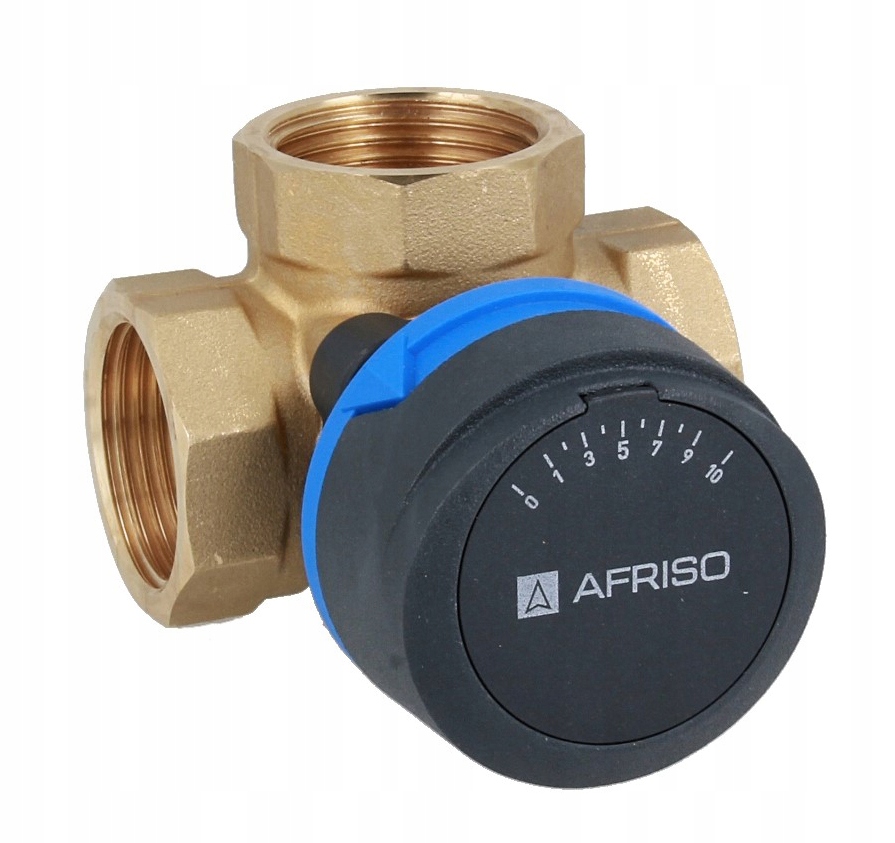

AFRISO zmiešavací ventil 3- Je to na ceste. 1'' Trojcestný DN25 ARV ProClick

3-cestné ventily sa používajú pri kotloch na tuhé palivo ako miešacie ventily so súčasným zvýšením teploty spätného toku do kotla. S úspechom sa môžu použiť aj ako regulačné armatúry vo vykurovacích sústavách s liatinovými kotlami s olejovým alebo plynovým kotlom.

Technické údaje:

• DN: 25
• Kvs: 10 m³/h
• Pripojenie: Rp1''
• Rozsah prevádzkových teplôt 5÷110 °C
• Prevádzkový tlak max. 10 bar
• Mosadzné telo CW617N
• Tesnenia z EPDM
• Vnútorný únik pri Δp=50 kPa max. 1,5 %
• Uhol otočenia 90°
• Požadovaný krútiaci moment max. 1 Nm
• Koncentrácia glykolu max 50%

Najväčšou výhodou novej generácie zmiešavacích ventilov ARV ProClick a elektrických pohonov ARM ProClick je inovatívny systém ProClick!

Vďaka nemu, Montáž nového pohonu ARM ProClick Na novom ventile ARV ProClick Je to v dvoch jednoduchých krokoch:

1.    Fotografia z otočného gombíka z ventilu ARV ProClick.

2.    Uloženie Na neho. Aktuátor ARM ProClick.

A to je všetko Bez žiadne Ďalšie položky A používať nástroje.

Gombík a modrý krúžok Obmedzujúci, sú namontované na ventile na zatváranie. Pod otočným ovládačom je vždy skrutkovaný adaptér Pre elektrické pohony ARM ProClick. Montáž pohonu sa vykonáva jeho nasadením na ventil s adaptérom v pre používateľa vhodnej polohe. Na vytiahnutie pohonu z ventilu stačí stlačiť a podržať tlačidlo uvoľňujúce blokovací mechanizmus.

3-cestné rotačné zmiešavacie ventily ARV ProClick s vnútorným závitom sú vyrobené z Mosadz. Pripojenia majú tvar osemhranu. Ventily sú vybavené gombíkmi na manuálne nastavenie a obmedzeniami uhla otáčania. Otočná stupnica na jednej strane je potlačená stupnicou 0 gi 10 A na druhej strane je mierka. 10 gi 0”. To umožňuje ventilu pracovať v rôznych montážnych polohách.
