Zmiešavací ventil AFRISO Trojcestný 6/4 "DN40 ARV

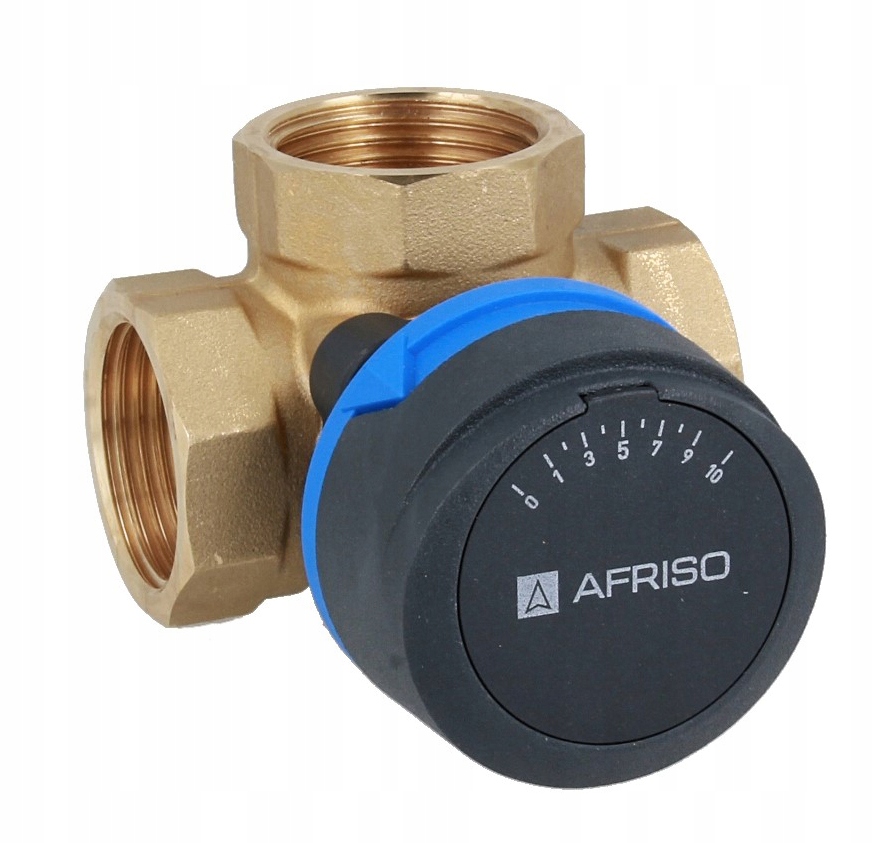

3-cestný rotačný zmiešavací ventil ARV 386 ProClick, DN40, Rp1 1/2", Kvs 25 (1338610)

3-cestné ventily sa používajú pri kotloch na tuhé palivo ako miešacie ventily so súčasným zvýšením teploty spätného toku do kotla. S úspechom sa môžu použiť aj ako regulačné armatúry vo vykurovacích sústavách s liatinovými kotlami s olejovým alebo plynovým kotlom.

Technické údaje:

• DN: 40
• Kvs: 25 m³/h
• Prípojka: Rp1½''
• Maximálna teplota: 110 °C
• Maximálny tlak: 10 bar
• Materiál tela: Mosadz
• dĺžka: 112

Najväčšou výhodou novej generácie zmiešavacích ventilov ARV ProClick a elektrických pohonov ARM ProClick je inovatívny systém ProClick!

Vďaka nemu, Montáž nového pohonu ARM ProClick Na novom ventile ARV ProClick Je to v dvoch jednoduchých krokoch:

1.    Fotografia z otočného gombíka z ventilu ARV ProClick.

2.    Uloženie Na neho. Aktuátor ARM ProClick.

A to je všetko Bez žiadne Ďalšie položky A používať nástroje.

Gombík a modrý krúžok Obmedzujúci, sú namontované na ventile na zatváranie. Pod otočným ovládačom je vždy skrutkovaný adaptér Pre elektrické pohony ARM ProClick. Montáž pohonu sa vykonáva jeho nasadením na ventil s adaptérom v pre používateľa vhodnej polohe. Na vytiahnutie pohonu z ventilu stačí stlačiť a podržať tlačidlo uvoľňujúce blokovací mechanizmus.

3-cestné a 4-cestný rotačný zmiešavací ventil ARV ProClick s vnútorným závitom je vyrobený z Mosadz. Pripojenia majú tvar osemhranu. Ventily sú vybavené gombíkmi na manuálne nastavenie a obmedzeniami uhla otáčania. Otočná stupnica na jednej strane je potlačená stupnicou 0 gi 10 A na druhej strane je mierka. 10 gi 0”. To umožňuje ventilu pracovať v rôznych montážnych polohách.
