Schalter PV Ochronnik przeciwprzepięciowy fotowoltaiczny

Ogranicznik przepięć DC 2P 1000V fotowoltaika PV T1 T2 (B+C)

Dane techniczne:

• Kod produktu – XLSPD-PV
• Liczba pól – 2P
• Typ - T1+T2 (B+C)
• Napięcie znamionowe Un - 1000V DC,
• Napięcie stałej pracy Uc - 1200V DC,
• Prąd próbny In: 20kA
• Prąd MAX Imax: 40kA
• Up: <3.2 kV
• Przyłącza kabla linka: 4-16 mm2
• Przyłącza kabla drut: 4-25 mm2
• Montaż na szynie TH 35 mm,
• Śruby zaciskowe – MS
• Klasa ochrony – IP40
• Wysokość (m) - ≤ 2000
• Temperatura otoczenia pracy: -30/+70°C,
• Wilgotność względna: 30% - 90%
• Montaż: szyna montażowej H35-7,5 / DIN35
• Dedykowane są do ochrony instalacji fotowoltaicznych.
• Wyposażone są w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).
• Certyfikat: CE TUV

• Czytelny podgląd stanu - umieszczone na środku duże okienko wskaźnikowe zapewnia podgląd stanu ogranicznika, również przy złym oświetleniu.
• Szybszy montaż - zoptymalizowany klips montażowy zapewnia prosty i łatwy montaż bez użycia narzędzi.
• Pewne trzymanie modułów w podstawie - stabilne mocowanie umożliwia stosowanie ograniczników w aplikacjach zagrożonych wibracjami, np. w elektrowniach wiatrowych.
• Jednocześnie po wciśnięciu elementu unieruchamiającego, możliwe jest wyjęcie modułu z podstawy.

• Ochronniki przepięć służą do ochrony instalacji fotowoltaicznych, przed napięciami indukowanymi, łączeniowymi oraz wywołanymi przez czynniki atmosferyczne.
• Ograniczniki posiadają właściwości, które ułatwiają ich instalowanie i eksploatację.

Zastosowanie ograniczników

• Instalacje fotowoltaiczne są poważnie narażone na uszkodzenie w wyniku bezpośredniego wyładowania atmosferycznego, a także na uszkodzenia wskutek przepięć indukowanych powstałych w odległości do kilkuset metrów od miejsca uderzenia pioruna.

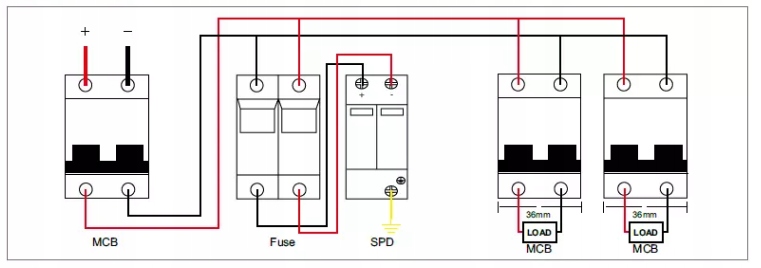

Schemat podłączenia:

Wymiary:
