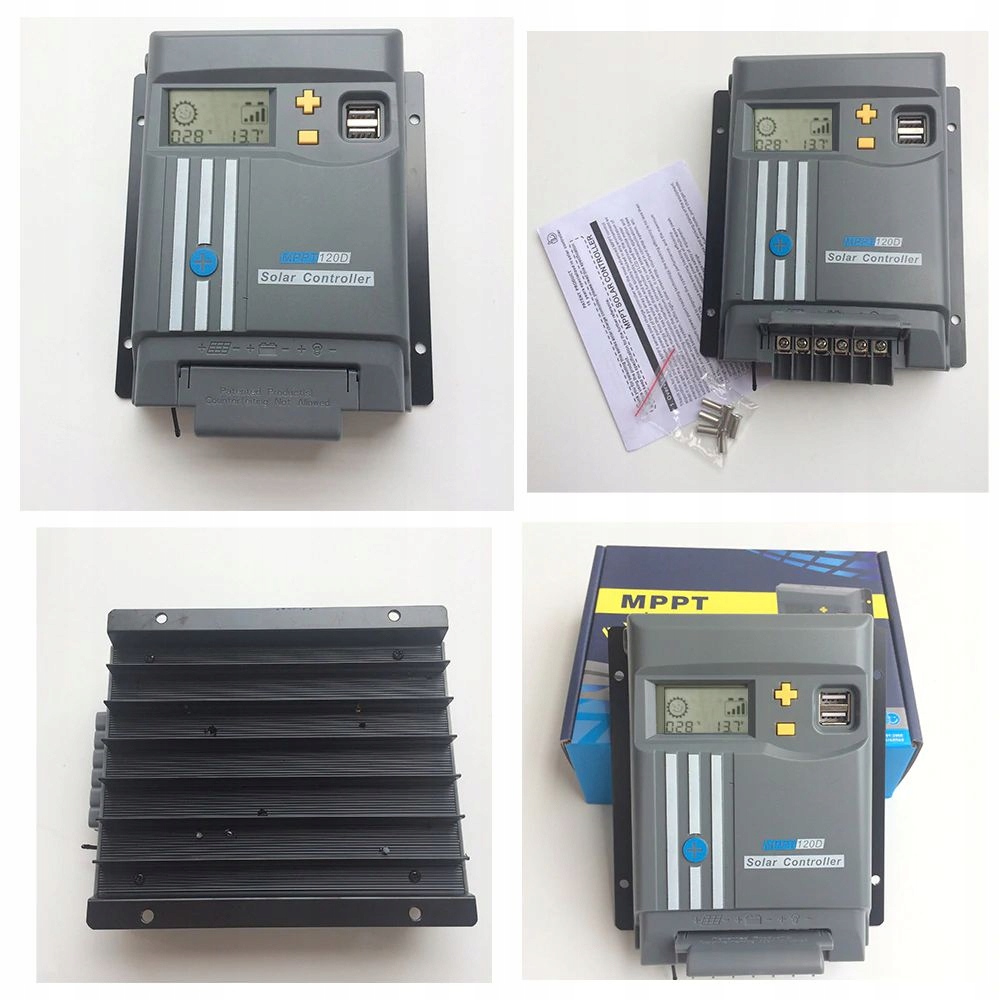

Fotovoltaika - Regulátor nabíjania MPPT 20A až 100 V s WiFi

07J20 SOLARNY REGULATOR ŁADOWANIA MPPT 20A

Posiada moduł Wi-Fi umożliwiający zdalną komunikację z komputerem,

do paneli fotowoltaicznych połączonych do akumulatorów o napięciu 12V lub 24V z funkcją MPPT,

z maksymalnym napięciem wejściowym z paneli do 100V

Wysoko wydajny algorytm wyszukiwania maksymalnego punktu mocy

Jeśli nie jesteś pewien jak dobrać regulator ładownia koniecznie przeczytaj załączoną na dole, w zakładce: " Dodatkowe informacje" instrukcję do regulatora.

DANE TECHNICZNE:

Tryb ładowania MPPT Automatyczne śledzenie maksymalnego punktu mocy

Ładowanie 3-stopniowy: stały prąd (MPPT), stałe napięcie (napięcie absorpcyjne), ładowanie wyrównawcze

Rodzaj systemu DC12V / 24V  Rozpoznawanie automatyczne lub do samodzielnego ustawienia

Rodzaj akumulatorów Litowe, Kwasowe, Gel, AGM, Lifepo4, Definiowane przez użytkownika

Automatyczne rozpoznawanie napięcia akumulatorów

• System 12 V (DC9V-DC15V)
• System 24 V (DC18V-DC29V)

Specyfikacja wejściowa Voc z PV

(Upewnij się, że napięcie z paneli "Voc" jest w zakresie pracy regulatora. Voc powinno być w zakresie 1,5 do 2 razy większe niż napięcie akumulatora)

Maksymalne napięcie wejściowe PV (Voc)

DC100V - zalecane maksymalne Voc do 80V

Maksymalna moc wejściowa PV (Całkowita moc znamionowa PV nie może przekraczać tego zakresu, w przeciwnym razie uszkodzi regulator)

• System 12 V (240 W)
• System 24 V (480 W)

Ochrona termiczna 75 ° C

Wymiary:

155*127*50mm (10A)

175*145*53mm (20A)

195*160*58mm (30A-40A)

Cechy:

Komunikacja poprzez Wi-Fi umożliwia zdalny odczyt parametrów i konfigurację urządzenia. Oprogramowanie dostępne w Internecie, link wysyłamy po zakupie.

Produkty z serii MPPT wykorzystują technologię konwersji DC / DC i technologię Cortex® MCU. Może inteligentnie regulować punkt roboczy panelu słonecznego, aby panel słoneczny osiągał maksymalną moc wyjściową. Gdy zmieniają się warunki zewnętrzne, sterownik MPPT opiera się na teorii MCU, aby śledzić maksymalny punkt pracy paneli słonecznych, może to poprawić wydajność paneli słonecznych i zmniejszyć straty energii słonecznej. W porównaniu z regulatorami ładowania słonecznego PWM, MPPT poprawia wydajność wyjściową panelu słonecznego o 5% do 30% (na wzrost wydajności wpływają takie czynniki, jak typ paneli słonecznych, temperatura otoczenia i warunki oświetlenia).

Wysoka wydajność ładowania MPPT

Sprawność MPPT> 99%, szczytowa sprawność konwersji> 98%

Praca automatyczna 12V / 24V

Wejście PV: 100 V maks

Wielostopniowy tryb ładowania (MPPT, absorpcyjne, impulsowe, wyrównawcze)

Wyjście USB (5 V 1 A)

Wielofunkcyjny wyświetlacz LCD

Ochrona przed przeładowaniem

Nadaje się do wszystkich typów akumulatorów

OPIS DZIAŁANIA:

Domyślnie jest wybrany akumulator kwasowo-ołowiowy. Typ baterii nie jest rozpoznawany automatycznie. Wymagane jest ręczne ustawienie. W przypadku akumulatorów litowych trzeba znać charakterystykę baterii i ustawić prawidłowe parametry ładowania. (Należy używać typowych baterii litowych i postępować zgodnie z odpowiednimi instrukcjami producentów baterii litowych. Niewłaściwa obsługa może łatwo doprowadzić do eksplozji baterii)

Regulator monitoruje w czasie rzeczywistym moc generującą przez panele słoneczne umożliwiając systemowi ładowanie akumulatorów z maksymalną mocą.

Regulator jest wyposażony w ekran LCD, na którym wyświetla aktualny stan pracy i parametry operacyjne. Łatwy w instalacji i obsłudze, regulator nadaje się do użytku komercyjnego i hobbistycznego.

Można połączyć po dwa regulatory równolegle lub więcej, uzyskując większą moc ładowania

np. dwa regulatory 20A połączone równolegle, to w sumie 40A.

W takim wypadku należy zapewnić także większą pojemność akumulatorów.

Uwagi:

1. Zacisk wyjściowy regulatora służy wyłącznie do podłączenia oświetlenia w przeciwnym razie regulator może zostać uszkodzony.
2. Należy zwrócić szczególną uwagę przy podłączaniu regulatora do akumulatorów. Wejście dla akumulatora nie ma zabezpieczenia przed odwrotną polaryzacją.

ZASTOSOWANIE:

Efektywne ładowanie akumulatorów.

Zarządzanie procesem ładowania i rozładowania akumulatorów.

Produkt oferuje wysoką efektywność ładowania dzięki algorytmom MPPT.

Możliwość ładowania różnych typów akumulatorów.

Kontroler jest wyposażony w ekran LCD, za pomocą którego użytkownicy mogą monitorować stan systemu i modyfikować parametry kontrolera.

ZASTOSOWANE SYSTEMY OCHRONNE:

Odłączenie wysokiego napięcia, powrót wysokiego napięcia

Odłączenie niskiego napięcia, powrót niskiego napięcia

Ochrona przed przeciążeniem, ochrona przed zwarciem

Panel słoneczny, zabezpieczenie przed odwrotną polaryzacją baterii

Ochrona przed prądem wstecznym w nocy

Zabezpieczenie przed przegrzaniem i zabezpieczenie przed zwarciem wyjścia USB
