Solar tracker - kontrolér - sledovanie slnka v osi východ-západ

.

ZVÝŠTE VÝKONNOSŤ OHNI

.

Vysoko kvalitný POĽSKÝ mikroprocesorový regulátor. Najnižšia cena.

Regulátor umožňuje ovládanie solárneho systému sledujúceho pohyb slnka (solar tracker) v osi východ/západ. ide o moderný mikroprocesorový regulátor, ktorý umožňuje riadenie elektrických pohonov s napätím do 50 V a prúdom do 4 A. Aktuátory by mali byť vybavené koncovými spínačmi alebo pridanými externými koncovým spínacím spínače. Napájanie regulátora 12VDC. Napájanie pohonov je privádzané na samostatný vstup, takže môže byť rovnaké (12 V) alebo úplne samostatné napätie, napríklad 24 V, 36 V atď.

.

Môže pracovať s 12 V, 24 V alebo 36VDC pohonmi!

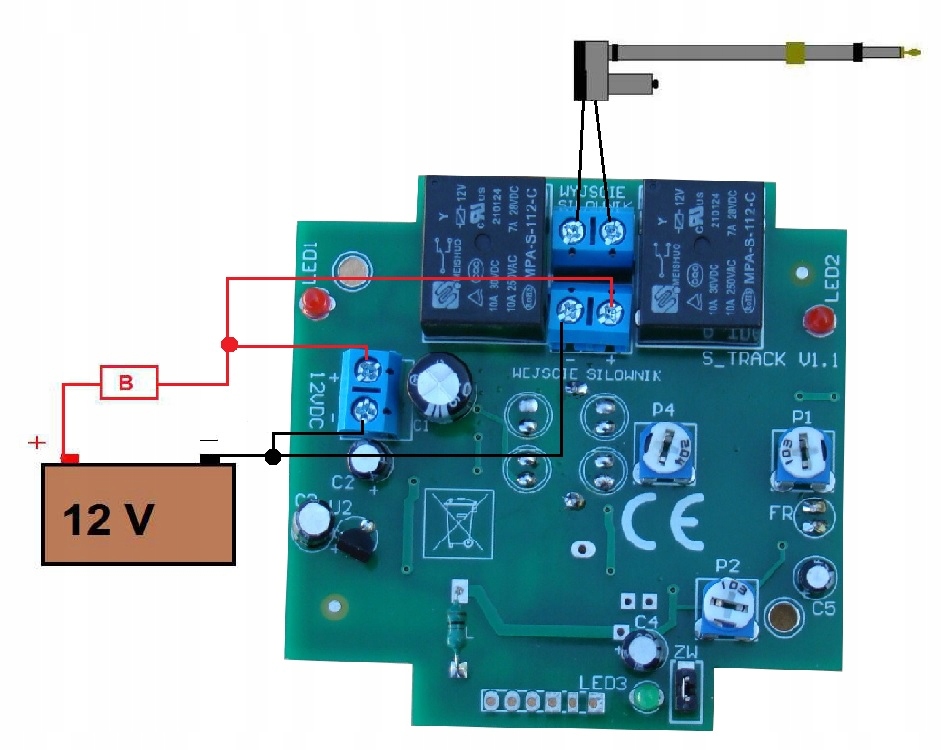

Príklad pripojenia verzie 12 V:

.

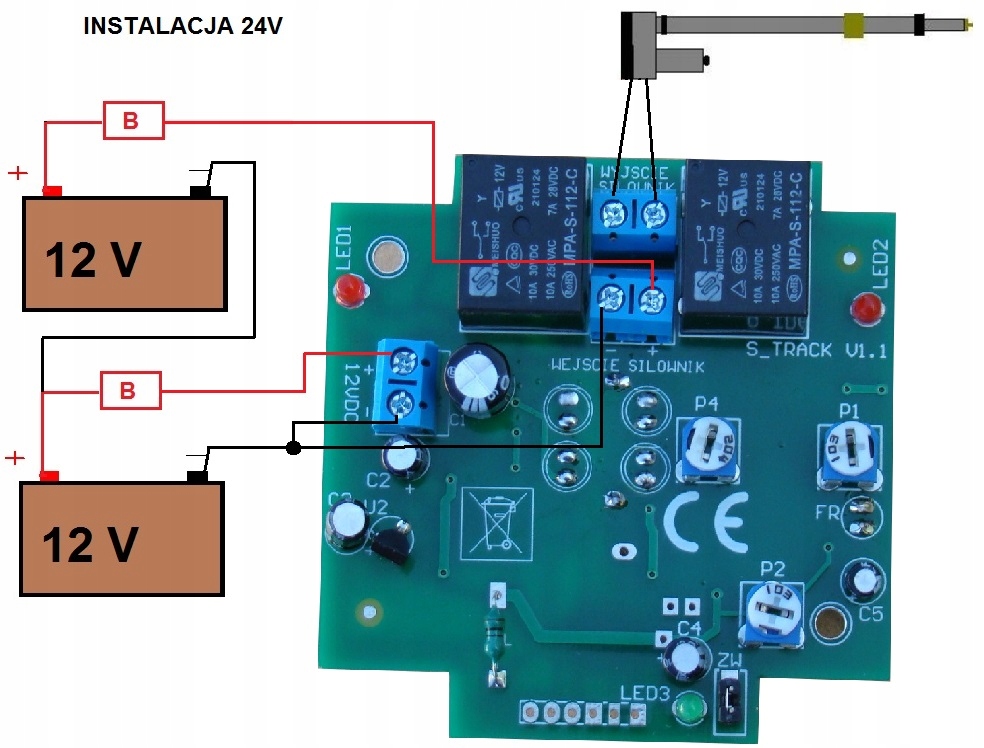

Diagram inštalácie 24 V (poháňaný vodič s 12VDC ovládačom s 24VDCVedľa.

ZASADA fungovania:

Po detekcii rozdielu v osvetlení senzorov na oboch stranách clony, ovládač pripojí relé, ktoré prostredníctvom pohonu otočí solárny tracker smerom k slnku, kým sa senzory na obidvoch stranách uzávierky nebudú rovnomerne osvetlené. Môžeme vykonať kalibráciu jednej strany snímača voči druhej v menšej miere potenciometrom P4 a zhruba montážou regulátora voči rovine solárneho článku – to znamená, že ho trochu nakloníme na východ alebo západ.

Po zapnutí napájania kontroluje osvetlenie senzorov a ak je niektorý zo senzorů silnejšie osvetlený, pripojí východné alebo západné relé aktuátora (rozsvieti sa LED1 alebo LED2). Rozdiel osvetlenia, na ktorý bude reagovať regulátor, môže byť do určitej miery nastavený potenciometrom P1 (otočením doprava zväčšujeme tento rozdiel). Aktuátor bude fungovať tak dlho, kým osvetlenie oboch snímačov nebude rovnomerné, čo znamená, že solárny tracker sa nastaví pod slnkom (samozrejme, ak bude slnko mimo rozsahu pohybu trackera / napríklad pri západe slnka /, potom sa tracker nastavíte maximálne na západ a akčný člen bude stáť na konci). Po nastavení pod slnko sa pohon zastaví a ovládač bude čakať na ďalší rozdiel v osvetlení LED senzorov – keď sa slnko posunie na oblohe a znova dôjde k rozdielu v osvětlení senzorů na oboch stranách clony, celý cyklus sa opakuje – ovládac sa znovu nastaví pod slnkom.

Všeobecne teda po detekcii rôznej úrovne osvetlenia senzorov na oboch stranách clony riadiaca jednotka presunie solárny tracker smerom k silnejšiemu osvetleniu na východ alebo západ, pokiaľ nebol odstránený ZW jumper – v takom prípade sa riadiaci systém bude pohybovať len jedným smerom – na západ. Všetky nastavenia potenciometrov a ovládanie spínača musí byť vykonané s odpojeným napájaním regulátora a počkať 20 sekúnd na vybitie kondenzátorov!

.

Rozsah pohybu východ – západ regulujeme mechanikou systému a koncovými spínačmi pohonu, nemali by sme to preháňať, aby sa zabránilo situácii, keď napríklad od rána bolo stále zamračené a samozrejme regulátor zostal vo východnej polohe a neskoro popoludní vyjde slnko, ale kvôli príliš veľkému nastavenému uhlu regulátor si to nebude môcť všimnúť. Uhol osvetlenia je max. 60-70 stupňov od osi clony. Koncové spínače sú potrebné na zastavenie pohonu v extrémnych polohách východ a západ.

Ovládač má tiež senzor súmraku Bez ohľadu na to, či je regulátor vo fáze čakania na rozdiel osvetlenia senzorov alebo v prípade pohybu aktuátora, ak je detekovaný súmrak, regulátor prejde do parkovania – zapne pohyb smerom na východ až po koniec aktuátoru (ráno na východnej polohe). Doba parkovania je maximálne 6 minút (časová ochrana), takže mechanika a pohon musia byť nastavené tak, aby vykonali plný pohyb zo západu na východ za menej ako 6 min. Parkovanie je signalizované zapnutím LED1 a rýchlym blikaním LED3. Prahový stav pre spustenie súmraku možno do určitej miery nastaviť pomocou potenciometra P2. Po zaparkovaní na východnú polohu čaká ovládač na úsvit, ktorý je signalizovaný krátkym bliknutím LED3 každé 2-3 sekundy. Keď príde úsvit ovládanie začne znovu sledovať pohyb slnka.

Technické údaje:

napájanie ovládača 12VDC (11-13VDC)

prúdový odber v pohotovostnom stave do 20mA a v stave pripojeného relé do 100m A

napájanie pohonov maximálne 50 V 4 A

veľkosť puzdra 8 × 8 cm, výška 6 cm

.

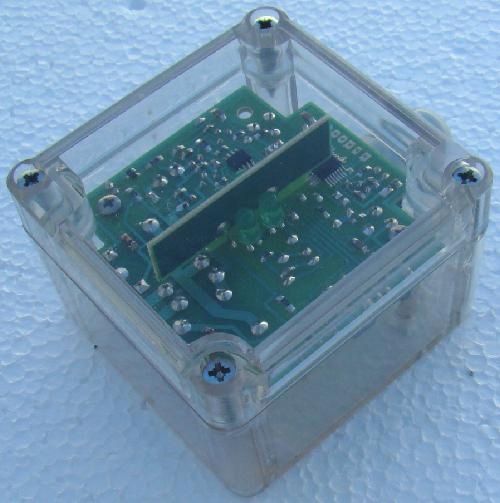

Ovládač je v hermetickom puzdre, pripravený na montáž.

.

Nový tovar,
