Uchwyt montażowy PV do blachy na rąbek stojący

Uchwyt dachowy do mocowania szyn montażowych paneli fotowoltaicznych na dachach pokrytych blachą na rąbek stojący. Gwarantuje właściwą stabilność całej konstrukcji.

Umożliwia połączenie profili z pokryciem dachowym. Uchwyt montuje się do dolnego kanału szyny przy pomocy śruby M10 z łbem sześciokątnym lub teowym oraz nakrętki kołnierzowej M10 (brak w zestawie).

Dzięki wykonaniu ze stali nierdzewnej produkt jest odporny na warunki atmosferyczne, a co za tym idzie nie utraci swoich właściwości przez długie lata.

Specyfikacja:

• Symbol produktu: R1
• Wymiary płytki montażowej: 90 x 40 x 4 mm
• Otwory w płytce: 40 x 11 mm
• Wysokość całkowita: 45 mm
• Materiał: stal nierdzewna – śrutowana
• Śruby: M8x25 ze stali nierdzewnej A2
• Nakrętki: M8 ze stali nierdzewnej A2
• Waga: 0,36 kg

Zastosowanie

Prawidłowy montaż paneli fotowoltaicznych na dachu wymaga zastosowania szeregu ściśle dopasowanych do siebie elementów.

Elementy montażowe do paneli fotowoltaicznych różnią się w zależności od dachu, na którym ma znaleźć się konstrukcja. Ponadto, w przypadku dachów skośnych, elementy dobiera się również do rodzaju pokrycia dachowego.

Prezentowany produkt może być użyty przy tworzeniu następujących konstrukcjach montażowych:

• Na dach skośny - blacha mocowana na rąbek stojący

Poniżej znajdą Państwo wyszczególnione elementy, które należy skompletować w przypadku każdego z wymienionych typów.

Wszystkie komponenty są dostępne na pozostałych naszych aukcjach!

Konstrukcja na dach skośny - blacha mocowana na rąbek stojący

Konstrukcja montażowa umożliwiająca zamocowanie paneli fotowoltaicznych na dachu skośnym pokrytym blachą mocowaną na rąbek stojący.

W przypadku montażu paneli fotowoltaicznych na dachu skośnym, ze względów bezpieczeństwa nie ma możliwości ustawienia ogniw pod innym kątem, niż nachylenie dachu.

Konstrukcja do montażu paneli fotowoltaicznych na dachu z blachą mocowaną na rąbek jest przytwierdzana bezpośrednio do pokrycia dachowego. Dodatkowym elementem, stosowanym w przypadku tego systemu, jest tzw. uchwyt rąbek.

Niezbędne elementy konstrukcji montażowej:

Przykład dla panelu o standardowej wysokości ramy (35mm).

• Szyna montażowa P4040-207
• Uchwyt rąbek R1
• Łącznik profili L-12
• Klamra środkowa KS-1
• Klamra końcowa KK-35
• Śruba z łbem sześciokątnym M10-25 lub Śruba teowa M10-25
• Nakrętka kołnierzowa NK10
• Śruba imbusowa M8-25
• Wpust kwadratowy (nakrętka) WK8 lub Wpust przesuwny z kulką WP8

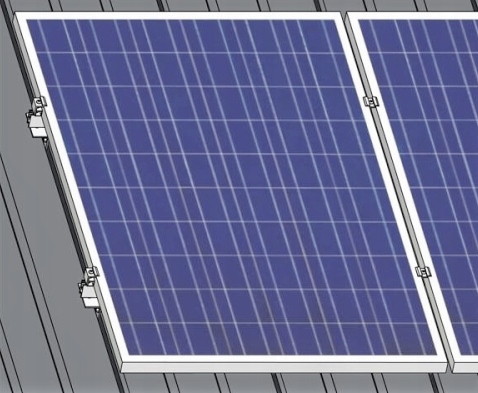

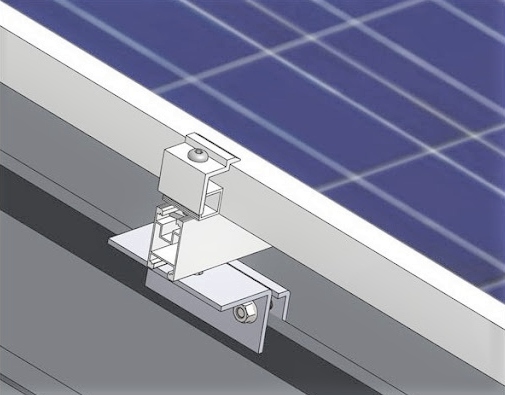

Przykład zastosowania:
