Grupa bezpieczeństwa do c.o.

3 bary

m080

ZASTOSOWANIE

Grupy bezpieczeństwa stanowią komplety układ zabezpieczający instalację grzewczą lub ciepłej wody użytkowej przed niebezpiecznym wzrostem ciśnienia, spowodowanym wzrostem temperatury wody w instalacji i jej rozszerzalnością cieplną.

Grupy bezpieczeństwa z zaworem bezpieczeństwa 3 bar stosuje się jako zestaw do zabezpieczania instalacji grzewczej.

W skład standardowej grupy bezpieczeństwa wchodzą:

- belka stalowa z otworami na podłączenie instalacji i naczynia wzbiorczego,

- manometr do 6bar,

- zawór bezpieczeństwa do 3 bar,

- odpowietrznik automatyczny z zaworem stopowym.

Grupa bezpieczeństwa ma za zadanie zabezpieczyć instalację przed nadmiernym wzrostem ciśnienia spowodowanym rozszerzaniem się wody na skutek jej ogrzewania.

• Manometr: wskazuje ciśnienie występujące w instalacji,

• Zawór bezpieczeństwa: zawory zabezpieczający instalację wodną (wody użytkowej lub grzewczą) przed przekroczeniem dopuszczalnego ciśnienia roboczego. Jeśli ciśnienie w instalacji przekroczy maksymalną wartość danego zaworu, wówczas zawór się otwiera i woda wypływa z instalacji, co powoduje zmniejszenie wartości ciśnienia,

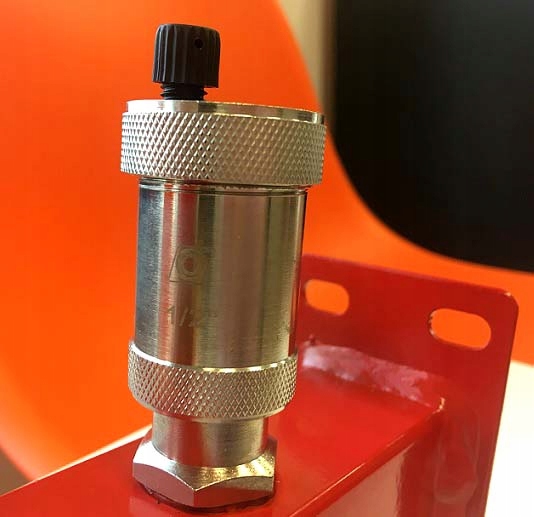

• Odpowietrznik automatyczny: umożliwia usunięcie powietrza znajdującego się w grupie bezpieczeństwa w celu prawidłowego jej działania.

Wymiary

Długość belki - 24cm

Gwinty przyłączeniowe 3/4" g.wew.

Rozstaw pomiędzy gwintami przyłączeniowymi 15cm

Rozmiar postawy montażowej 6x10cm

ZALETY

• niezbędne urządzenie w każdej instalacji grzewczej,

• doskonale zabezpieczamy układ grzewczy przed wzrostem ciśnienia,

• kontrolują poziom ciśnienia w instalacji grzewczej,

• odpowietrzają instalację grzewczą.
