PEC C.O. 5 triedy a ECODESIGN

MGSPAW

Model "Technix" 12 kw

Moderná konštrukcia a

Osvedčené riešenia

Technické.Vykurovanie (od 60 -120m2)

Kompatibilný s piatou štandardnou PN-EN 303-5:2012 a ešte novší za rok 2020- 2009/125/WE EKODIZAJN.

UWAGA!!! Tento kotol je v rámci programu nízkych emisií,,Čistého vzduchu"

Zvláštnosťou našej pece, ktorá nás odlišuje je jej nízka výška, ako aj šírka celej súpravy.

Kotol bez ťažkých miest na čistenie.

Kotly majú dymové kanály na vrchu pece, ktoré zvyšujú životnosť. Sú menej náchylné na tzv. kondenzáciu vody v kanáloch. Preto kotol menej koroduje a pomalšie dochádza k jeho opotrebovaniu.

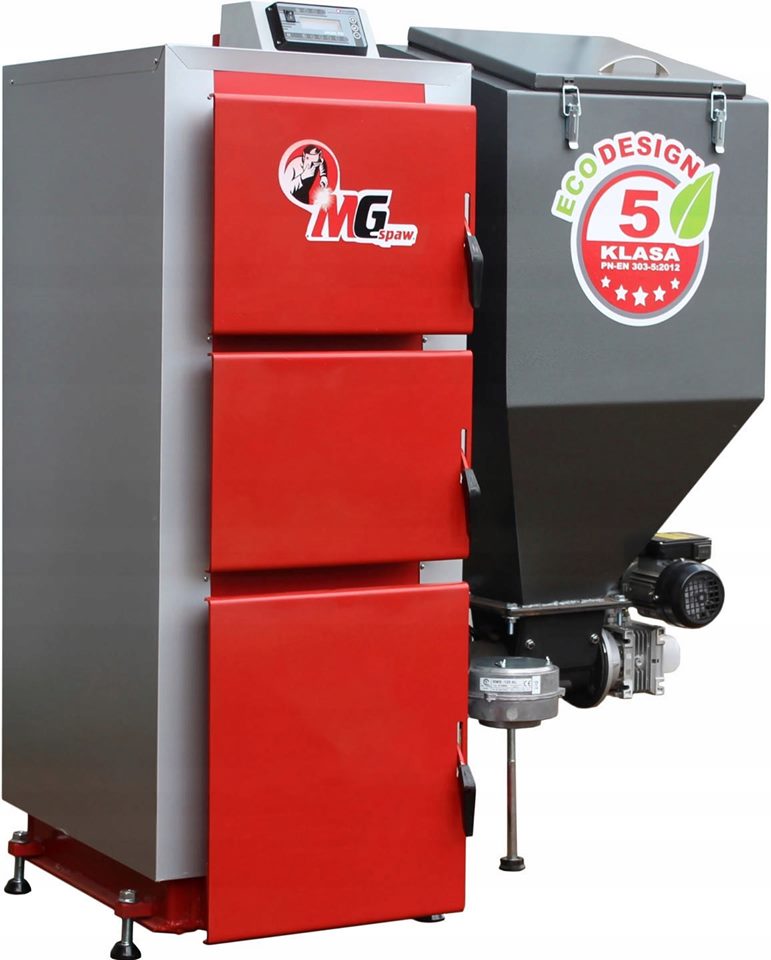

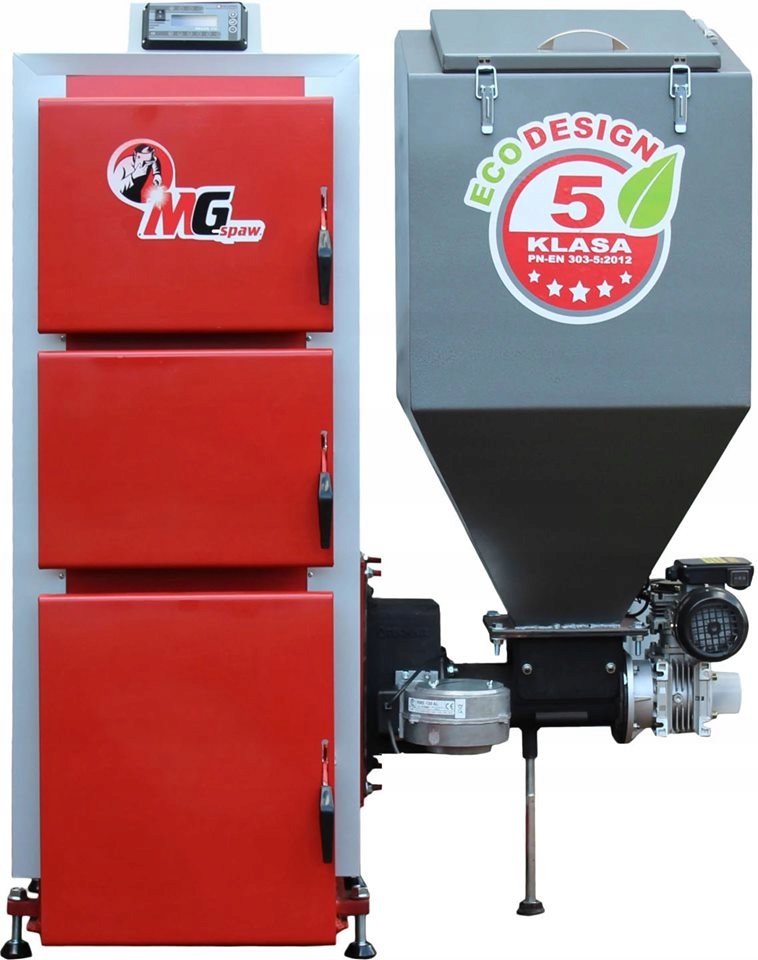

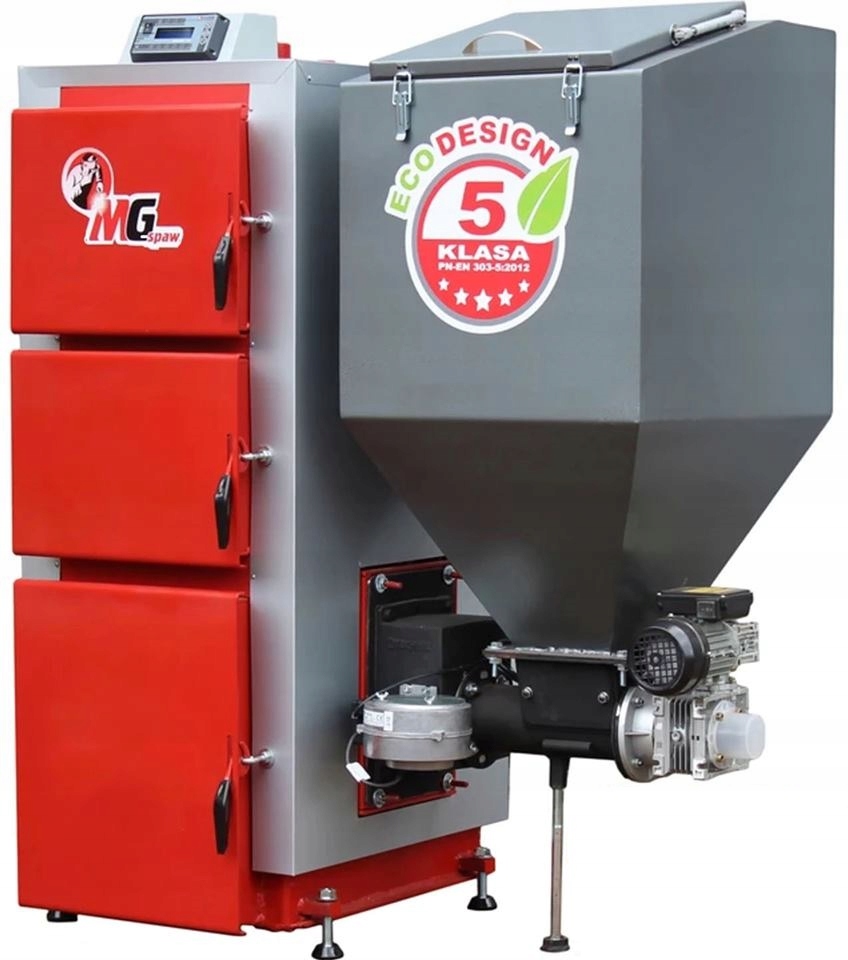

Kotol "Technix"

Predstavujeme Vám kotol MGspaw "Technix" s automatickým šnekovým podávačom paliva piatej generácie Technix SV200n+ a vybavený jedným z najmodernejších elektronických regulátorov ARGOS PID, t.j. automaticky vyberá pauzu dávky paliva a množstvo vzduchu, používateľ nastavuje iba teplotu kotla!

Jedinečná konštrukcia na poľskom trhu:

• SOPsystém odsávania paliva v koši
• Značkový motorový prevod s reverzným prevodom
• Bočné jedinečná Konštrukcia horáka bez zdvíhania paliva
• Technix SV200n+ piatej generácie podávač s prevodovkou planetárna
• 65% Konštrukcia horáka je vyrobená z liatiny
• Slizovité spätné radenie
• Horizontálne kanály bez ťažkopádnych a nestabilných keramických dosiek
• obsluha 3 pumpy,CO, CWU, POMPA
• Účinnosť kotla 93%
• Možnosť pripojenia modulu k miešadlu a 1 doplnkovému čerpadlu
• Po zapálení kotol nevyžaduje stálu údržbu po dobu niekoľkých dní
• Prevádzka môže byť vykonávaná bez vypnutia nepretržite počas celej vykurovacej sezóny
• certifikovaný plech o 6 mm
• Dlhá životnosť produktu

Jednoduché čistenie

Zjednodušená konštrukcia pece s veľkými, pohodlnými dvierkami nám umožňuje ľahko ju udržiavať v čistote, čo sa premieta do predĺženia životnosti kotla a lacnejšej prevádzky celého vykurovacieho systému.

Ako sa vyrába náš kotol c.o - Opis fáz a technológií výroby kotla MG-SPAW

Pri výrobe nášho kotla C.O Používame najmodernejšie technológie a programy a výrobný proces začína už v konštrukčnej kancelárii.

Realizácia kotolníckych projektov Vďaka použitiu osvedčených programov a počítačových techník, ako aj moderných strojov s číslicovým ovládaním, vyrábame konštrukčné prvky kotla s vysokou opakovateľnosťou, čo nám dáva preklad ako na kvalitu, tak aj na estetiku pece.

Máme plazmové rezacie stroje stigal a hyperthermVyrezané komponenty pece sú následne tvarované v procese ohýbania na CNC ohraňovacích lisoch. Vďaka ohýbaniu sa znižuje na minimum počet zvarových spojov, čo sa odráža na životnosti vyrobeného kotla C.O.

Zváraním jednotlivých Vysoká automatizácia umožňuje zvýšiť výkonnosť a kvalitu výroby, zvýšiť efektivitu a zvarových spojov, čo prispieva k opakovateľnosti zvarov a presnosti spojov.

Zvárané komponenty Kvalita zvarov a tesnosť výmenníkov sú vždy kontrolované, čo zaručuje spoľahlivosť a dlhú životnosť kotla MG-spaw.

V rovnakom čase Vyrábajú sa prvky plášťa kotla, tzv. tepelná izolácia kotla a na ich rezanie používame vysekávaciu a rezaciu stroj Mazanek.

Vykurovací kotol, po prechode kontroly kvality Je namontovaný na palete a uložený v sklade hotových výrobkov, kde čaká na svojho kupujúceho.

Začiatkom roka 2017 boli naše kotly ocenené za kvalitu prestížnym certifikátom v súťaži "Poľská spoločnosť Fair Play", vysielaný v programe CIRF.

Parametre kotla

A 1080

B 460

C 1245

D 500

E 1100

F 260

Výkon 12 KW

Prípustný prevádzkový tlak 1.5 bar

Požadovaný komínový ťah 15-20 PA

ARGOS PID regulátor s STB, výstup pre 3 čerpadlá

Max. pracovná teplota 80C

Prípustné palivo Ekogroszek

Výhrevnosť >28 MJ

Max. hmotnosť naloženia paliva do nádrže 160 kg

Objem vody v kotle 77l

Min. pracovná teplota 40C

Vykurovacia plocha kotla 2,15 m2

Expanzná komora spomaľujúca horúce spaliny a logo najnovšej technológie 5. triedy a EcoDesign.

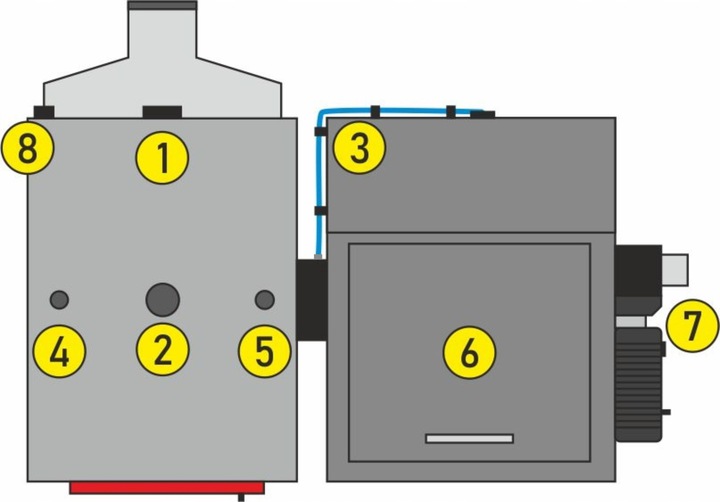

1.Króciec powrotu GZ 1,5"

2.Krácia napájania GZ 1,5"

3.Systém vyrovnávania tlaku a tlaku v koši

4.senzor od ovládača

5.Mufka GW 3/4 "(napr. Teplomer)

6.Košík

7Pohon-MotorEductor na planetárne vysielanie

8.Múfka na hrnček GW 3/4"

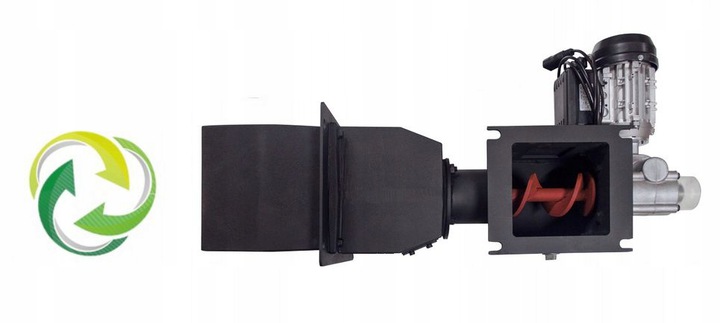

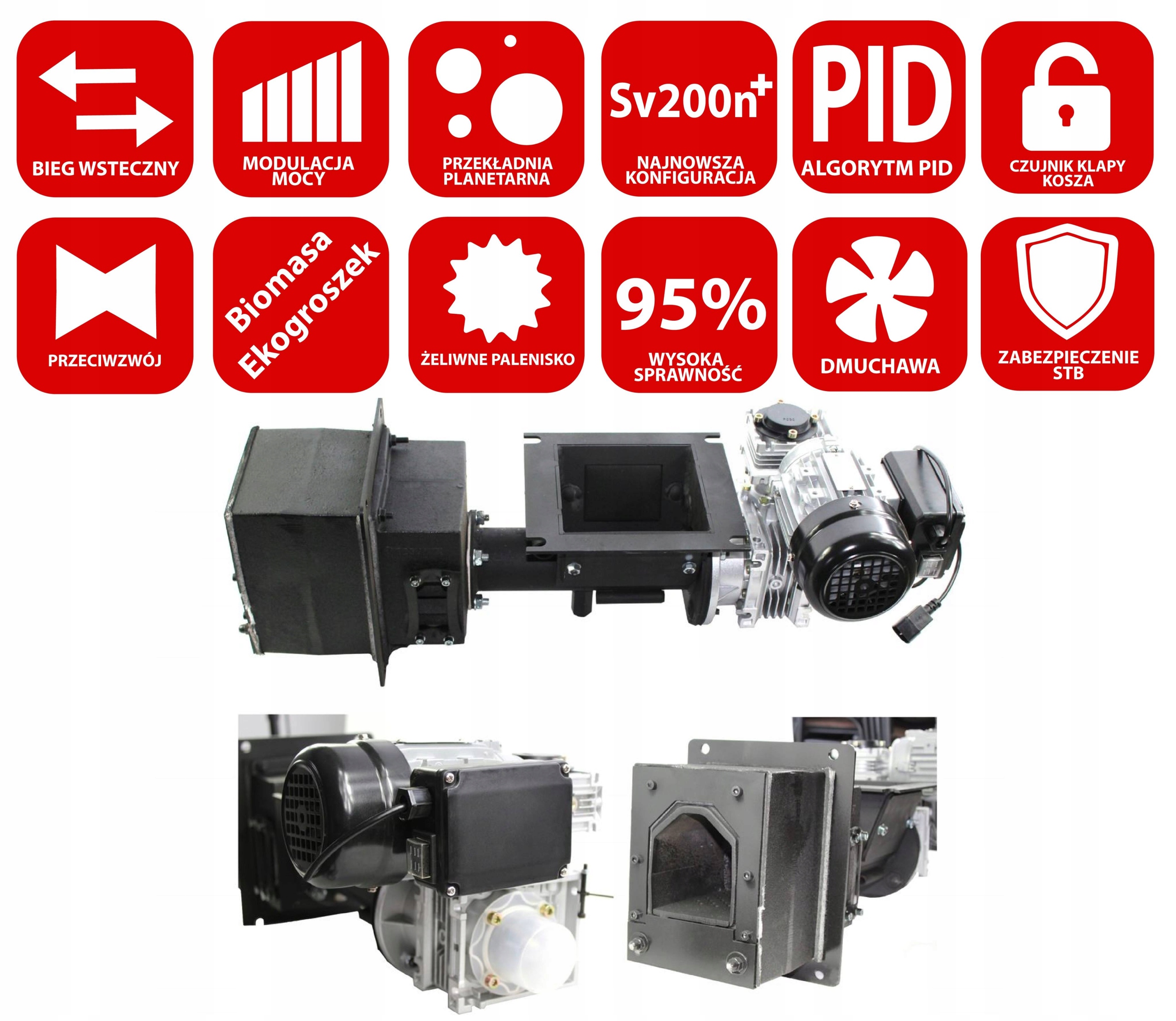

Najmodernejší horák Technix SV200n+

Veľmi krátky šnekový prevod 45-70 cm. Bočný výtlak paliva.Žiadne odtrhávanie závitníka a tvorba zliatin.

Podávač je neoddeliteľnou súčasťou kotla ústredného kúrenia s automatickým dávkovaním paliva. Palivo sa pomocou šneku privádza zo zásobníka (koša) do horáka. Spaľovanie prebieha v špeciálnom patentovanom krbe piatej generácie. Na pohon šneka slúži motoro-prevodovka pozostávajúca z motora a reduktora.

Všetky použité riešenia boli vyhradené a prihlásené na Patentový úrad.

1. Konštrukcia horáka 65% zo špeciálnej liatiny
2. systém rovnomerného a beztlačného rozdeľovania vzduchu v spaľovacej komore systém prieduchov a núteného obehu vzduchu okolo krbu zabezpečujúci ohrev vzduchu
3. Uzavretá spaľovacia komora s primárnym a sekundárnym vzduchom
4. Najnovšie riešenie šneka, ktoré zabraňuje rozdrveniu paliva a znižuje zaťaženie posuvnej sily
5. Druh paliva eko-peľ/ +50% malta/pelety/zmesi malty/obilniny
6. Veľmi vysoká účinnosť
7. piata energetická trieda
8. SOP- systém odsávania paliva v koši
9. Značkový motorový prevod s reverzným prevodom
10. Horák odskrutkovaný v polovici (jednoduchá inštalácia v kotolni
11. Unikátny dizajn vetracích otvorov Integra SliT
12. Krátky šnekový 45-70 cm, ktorý nevstupuje priamo do krbu.

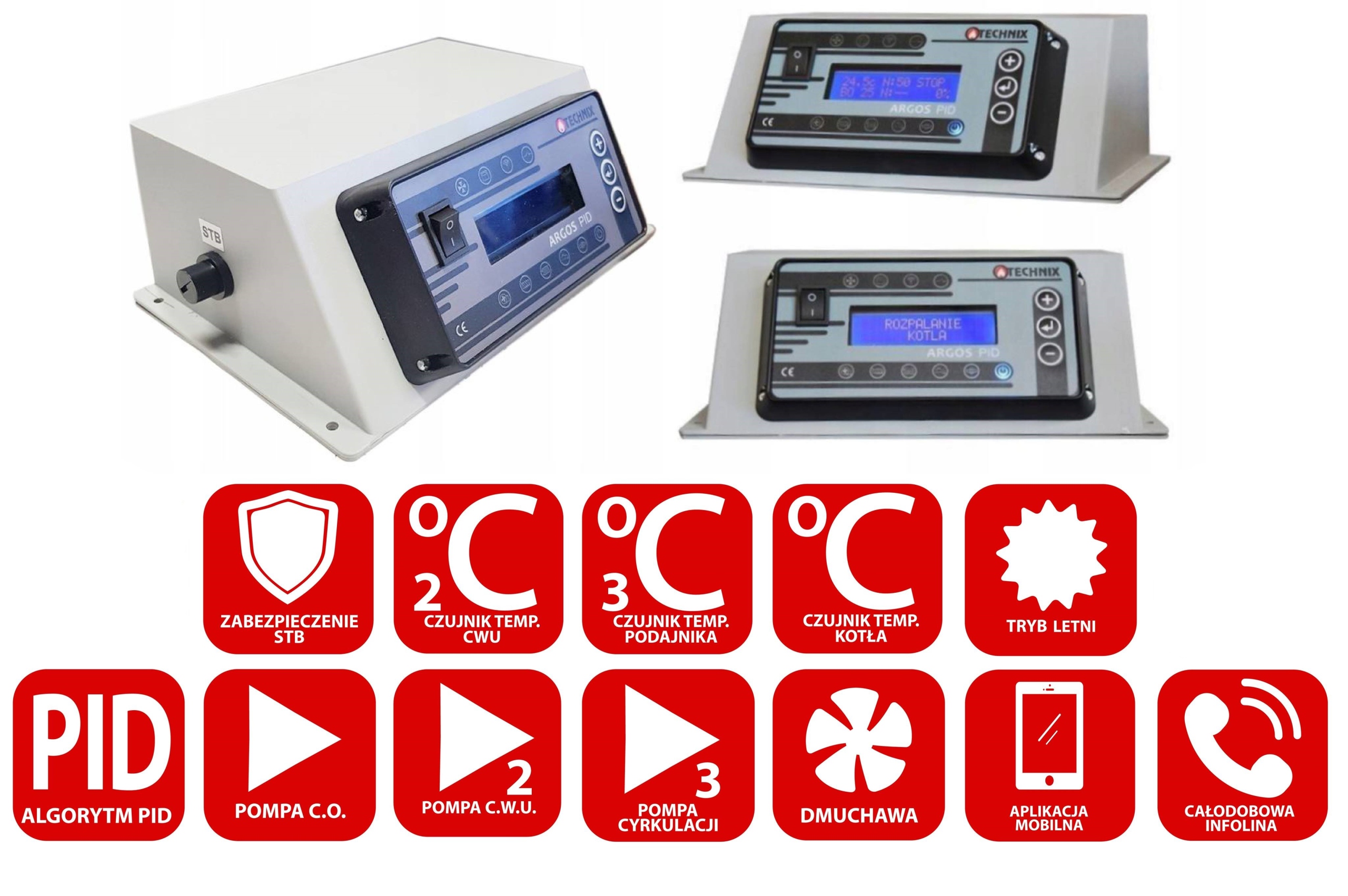

Najnovší argos pid controller

ARGOS PID je najnovší regulátor určený pre kotle na tuhé palivá so závitovým podávačom. Regulátor ovláda podávací ventil, dúchadlo, obehové čerpadlo tepla, čerpadlá teplej vody a cirkulačné čerpadla.

Regulátor nezávisle riadi dva procesy:

a) regulácia teploty s plynulou moduláciou výkonu

b) regulácia procesu spaľovania

PID algoritmus má funkciu flexibilného spaľovania, ktorá obmedzuje na minimum potrebu kontaktu užívateľa so zariadením. Regulátor s algoritmom PID zapína kotol na taký výkon, aký je aktuálne potrebný na udržanie zadanej teploty. Kotol ohrieva po celú dobu, nie sú žiadne prestoje, nie je ani náhla zmena teploty v komíne a v spaľovacej komore. Teplota výstupnej vody je stabilná. Nastavenie výkonu kotla sa vykonáva v krokoch po 1%, čo znamená, že minimálny výkon kotla je 3% (je to stav udržania ohňa) až do maximálneho výkonu, ktorý je 100%

Regulátor automaticky vyberá pauzu dávky paliva a množstvo vzduchu, používateľ nastavuje iba teplotu kotla!

V letnom období je možné zapnúť režim "len teplá voda", teda len teplá úžitková voda bez vykurovania miestností.

Ideálne zvolený kotol bude slúžiť spoľahlivo a hospodárne po mnoho rokov od jeho nákupu!!!!

Pri nákupe kotla nezabudnite Výkon kotla by mal byť zvolený vhodným spôsobom v závislosti od potrieb budovy, ktorú chceme vykurovať. Získanie optimálnych prevádzkových podmienok celého vykurovacieho systému umožňuje predĺženie jeho životnosti a zlepšenie výkonu, čo priamo súvisí aj so spotrebou paliva. Vždy berte do úvahy izoláciu budovy a prierez potrubia, množstvo vody a nádrž na C.W.U.

Potreba tepla sa vypočíta na základe plochy domu a tepelných strát, ktoré generujú okná, steny, strecha alebo poloha budovy.

• cca 130 – 200 W/m2 v starých domoch bez tepelnej izolácie,
• cca 90 – 110 W/m2 v starších domoch z 80. a 90. rokov,
• cca 50-70 W/m2 v nových domoch, dobre izolovaných, s energeticky úspornými oknami.

Poznámka: Náš kotol môže byť podmienečne namontovaný aj v uzavretom systéme, ale potom je potrebné namontovať zariadenie na odvádzanie prebytočného tepla z pece. Len so súhlasom výrobcu. Nižšie nájdete požadované normy:

• PN-B-02440:1976 „Ochrana zariadení na prípravu teplej pitnej vody. Požiadavky." PN-B-02413:1991 „Vykurovanie a diaľkové vykurovanie – Ochrana otvorených systémov teplovodného vykurovania – Požiadavky."PN-B-02414:1999 „Vykurovanie a diaľkové vykurovanie – Ochrana teplovodných vykurovacích systémov uzavretého systému s membránovými nádobami – Požiadavky.“PN-B-02415:1991 „Vykurovanie a diaľkové vykurovanie – Ochrana uzavretých vodných systémov diaľkového vykurovania. Požiadavky."PN-B-02416:1991 „Vykurovanie a diaľkové vykurovanie – Ochrana uzavretých systémov teplovodného vykurovania pripojených na tepelné siete – Požiadavky."PN-EN 12831:2006 „Vykurovacie sústavy v budovách – Metóda výpočtu konštrukčného tepelného zaťaženia."PN-B-02421:2000 „Vykurovanie a diaľkové vykurovanie – Tepelná izolácia káblov, armatúr a zariadení – Požiadavky a preberacie skúšky."PN-B-02411: 1987 „Vykurovanie. Kotolne na tuhé palivo.

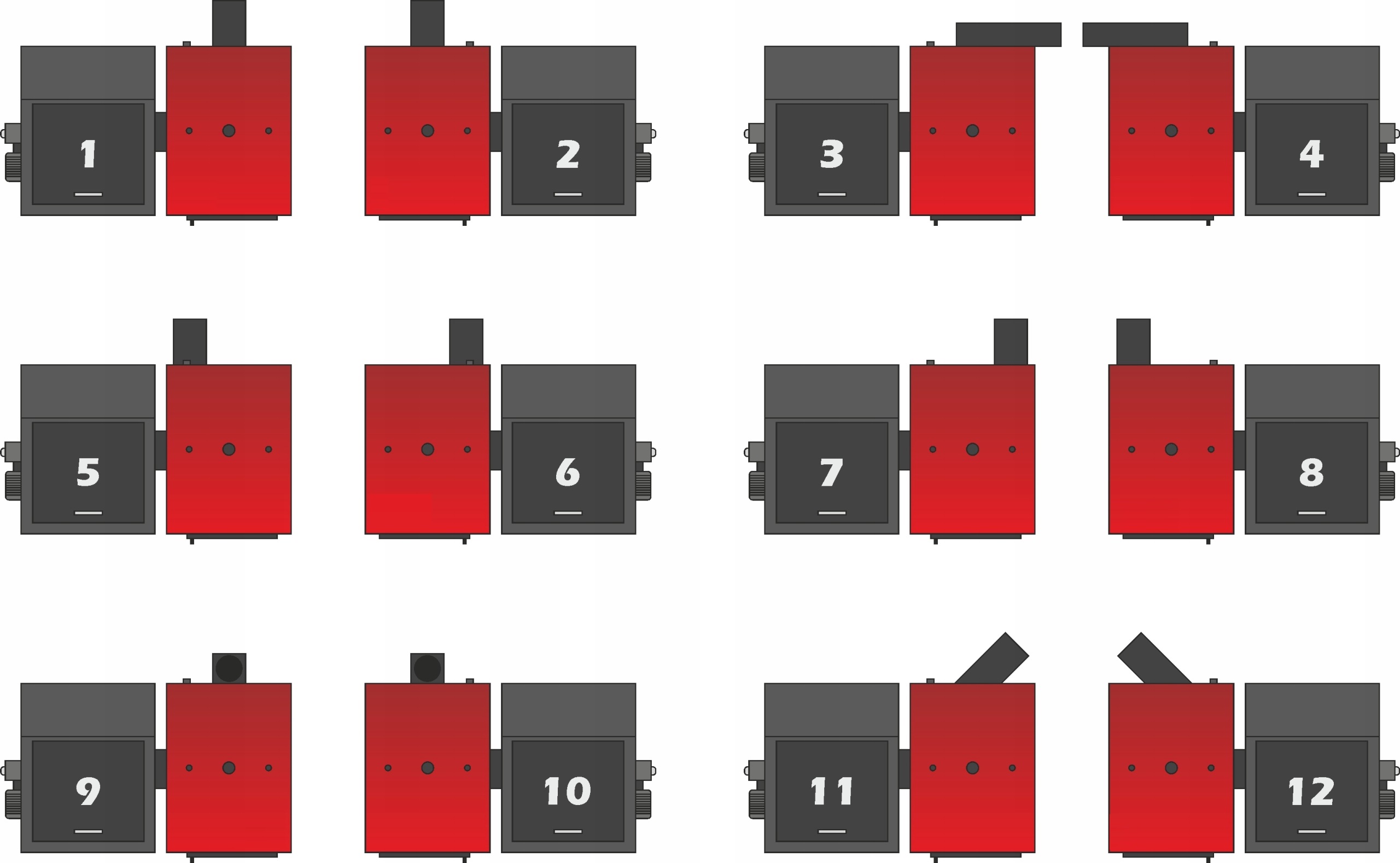

12 - komínové nastavenie v jednom točenom prvku, ľubovorne nastavené na vašu kotlovňu!!

Spolu s kotlom c.o s podávačom udržujete:

• STEROWNIK ARGOS PID s návodom na použitie
• Ventilátor s návodom
• DTR-technická a prevádzková dokumentácia s návodom
• zásuvku na popolník,
• plniaci kôš,
• certifikát triedy 5 a ECODESIGN,
• Doklad o kúpe

• Plynový horák na uľahčenie zapálenia kotla
• Náhradný skrutkovač pre podávač SV200n+
