PIEC C.O. 5 KLASY i ECODESIGN

MGSPAW

model "Tauron KL5"  24kw

Nowoczesna budowa i

sprawdzone rozwiązania

techniczne

Zgodny z normą piątą PN-EN 303-5:2012 i jeszcze nowszą już na rok 2020- 2009/125/WE tzw. ECODESIGN.

UWAGA!!! Kocioł ten podlega programowi ograniczenia niskiej emisji spalin ,, Czyste Powietrze"

Cechą szczególną naszego pieca która nas wyróżnia jest jego niska wysokość, jak i szerokość całego zestawu.

Kocioł pozbawiony trudnych miejsc do czyszczenia.

Konstrukcja górnokanałową pozioma. Kotły posiadają kanały dymne na górze pieca zwiększające żywotność. Są mniej podatne na tzw.skraplanie się wody w kanałach. Dlatego kocioł mniej koroduje i wolniej następuje jego zużycie.

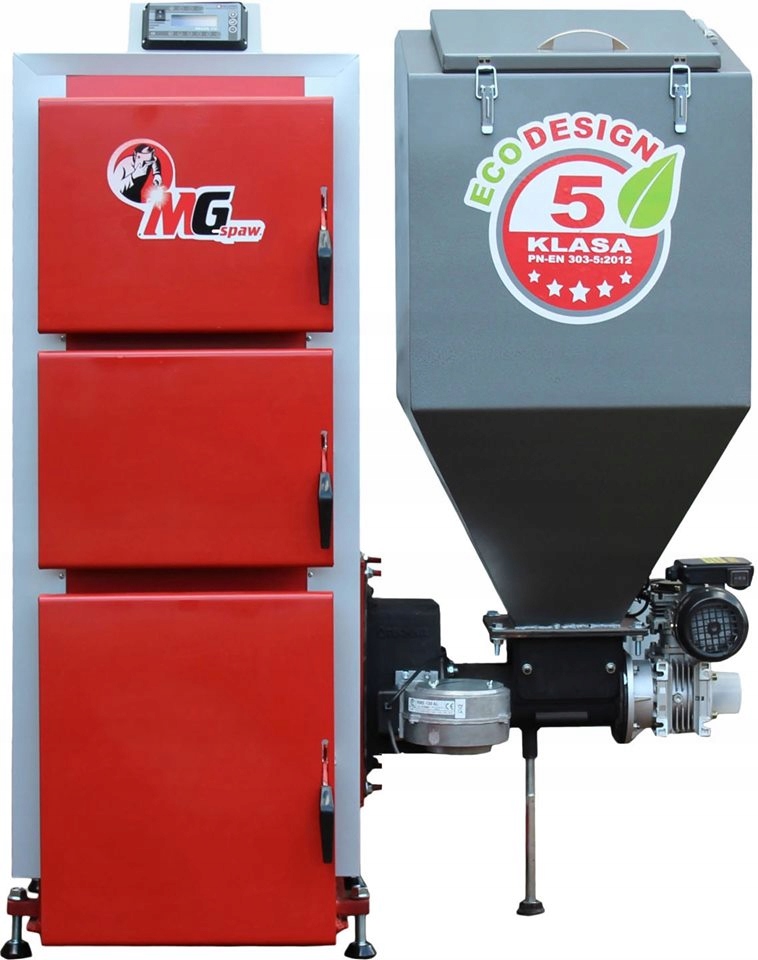

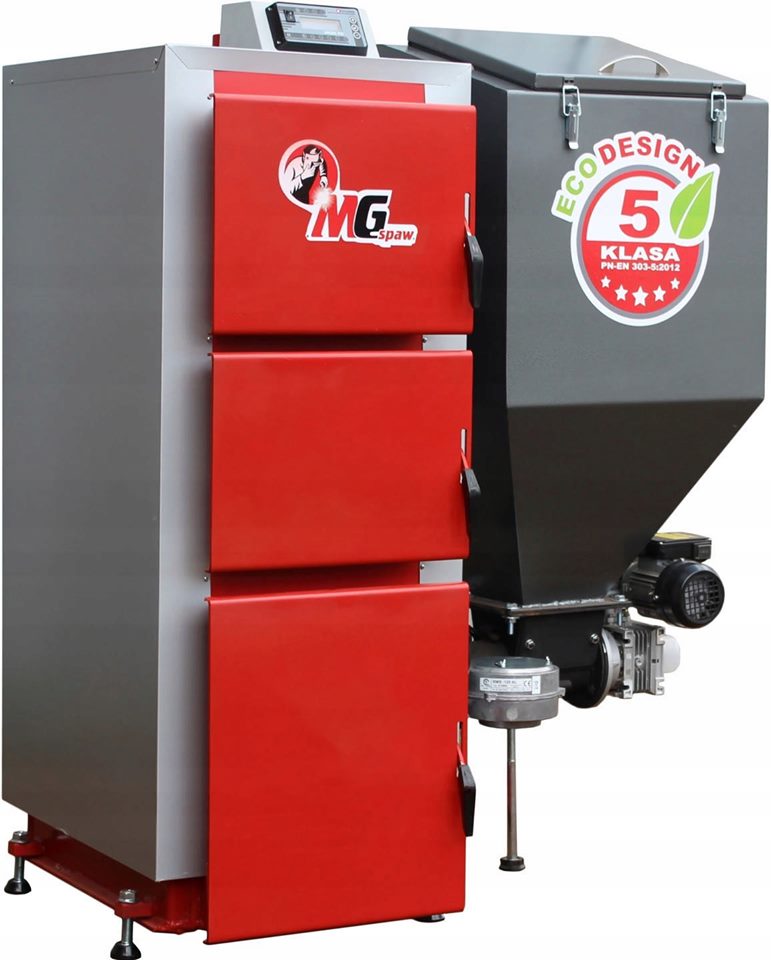

KOCIOŁ "TAURON KL5"

Prezentujemy Państwu kocioł MGspaw "Tauron KL5"  z automatycznym ślimakowym podajnikiem paliwa piątej generacji Technix SV200n+ oraz wyposażony w jeden z najnowocześniejszych sterowników elektronicznych ARGOS PID PLUS tzn. automatycznie dobiera pauzę dawki paliwa oraz ilość powietrza, użytkownik nastawia tylko temperaturę kotła!

Niepowtarzalna konstrukcja na polskim rynku:

• SOP-system osuszania paliwa w koszu
• Markowy motoreduktor z biegiem wstecznym
• Boczna unikatowa konstrukcja palnika bez unoszenia opału
• Podajnik piątej generacji Technix SV200n+
• 65% konstrukcji palnika jest wykonana z żeliwa
• Bieg wsteczny slimaka
• Kanały poziome bez uciążliwych i nietrwałych płyt ceramiki
• Obsługa 3 pomp,CO, CWU, POMPA podłogowa ,zawór
• Sprawność kotła 93%
• Po rozpaleniu kocioł nie wymaga stałej obsługi przez kilka dni
• Eksploatacja może odbywać się bez wygaszania w sposób ciągły w całym okresie grzewczym
• atestowana blacha p265gh o grubości 6mm
• Długa żywotność produktu

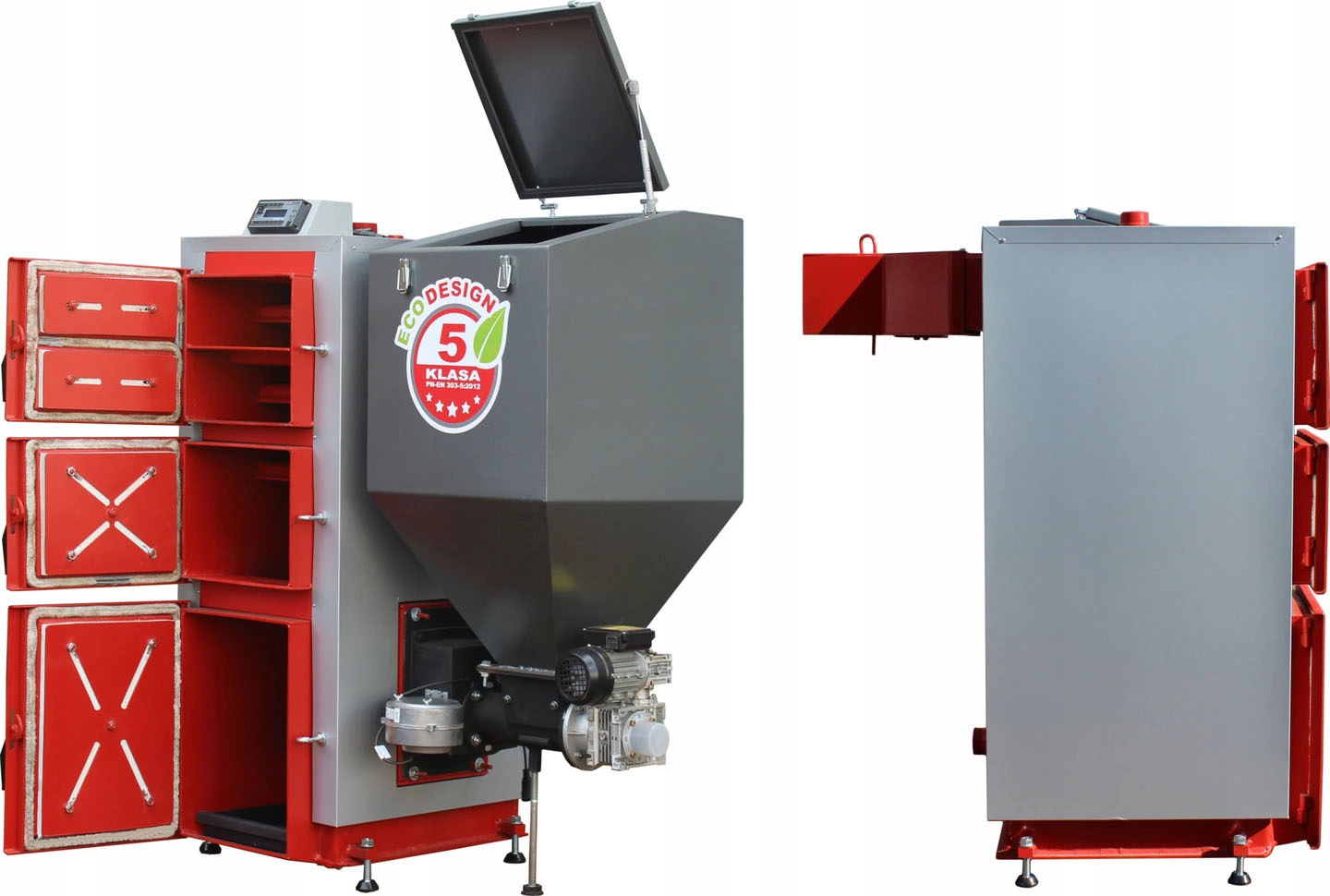

Łatwe czyszczenie

Uproszczona konstrukcja pieca z dużymi, wygodnymi drzwiczkami pozwala nam na łatwe utrzymanie go w czystości, co przekłada się na zwiększenie czasu żywotności kotła i tańsze funkcjonowanie całego systemu grzewczego. Waga kotła to waga stali zużytej na budowę pieca c.o.

Jak powstaje nasz Kocioł c.o - Opis etapów i technologi produkcyjnej kotła MG-SPAW

Przy produkcji naszego kotła C.O korzystamy z najnowocześniejszych technologii i programów, a proces produkcji zaczyna się już w biurze konstrukcyjnym.

Realizacja projektów kotlarskich Dzięki zastosowaniu sprawdzonych programów i technik komputerowych jak i nowoczesnych maszyn sterowanych numerycznie, wykonujemy elementy konstrukcyjne kotła z dużą powtarzalnością, Daje nam przełożenie zarówno na jakość, jak i estetykę piecy.

Dysponujemy wycinarką plazmową stigal i  hypertherm, które umożliwiają precyzyjną obróbkę kotła. Wycinane elementy składowe pieca są następnie kształtowane w procesie zaginania na prasach krawędziowych CNC. Dzięki zaginaniu zostaje ograniczona do minimum ilość połączeń spawanych, co przekłada się na żywotność wykonanego kotła C.O.

Spawaniem poszczególnych elementów kotła CO zajmują się wykwalifikowani spawacze. Duża automatyzacja pozwala na zwiększenie wydajności i jakości produkcji, podniesienie efektywności i połączeń spawanych, co przyczynia się do powtarzalności spoin i dokładności łączeń.

Zespawane ze sobą elementy tworzą korpus kotła, który na ukończeniu poddawany jest dłuższej próbie ciśnieniowej. Jakość spoin i szczelność wymienników są zawsze kontrolowane, co gwarantuje niezawodność i długą żywotność kotła MG-spaw.

W tym samym czasie są wykonywane elementy obudowy kotła, tzw.izolacja cieplna kotła a do ich wycinania stosujemy wykrawarkę i ucinarkę firmy Mazanek.

Kocioł grzewczy, po przejściu kontroli jakości montowany jest na palecie i składowany w magazynie wyrobów gotowych. Tam czeka na swojego nabywcę.

Na początku roku 2017 nasze kotły zostały nagrodzone za jakość prestiżowym certyfikatem w konkursie "Polska Firma Fair Play", nadawanym w programie CIRF.

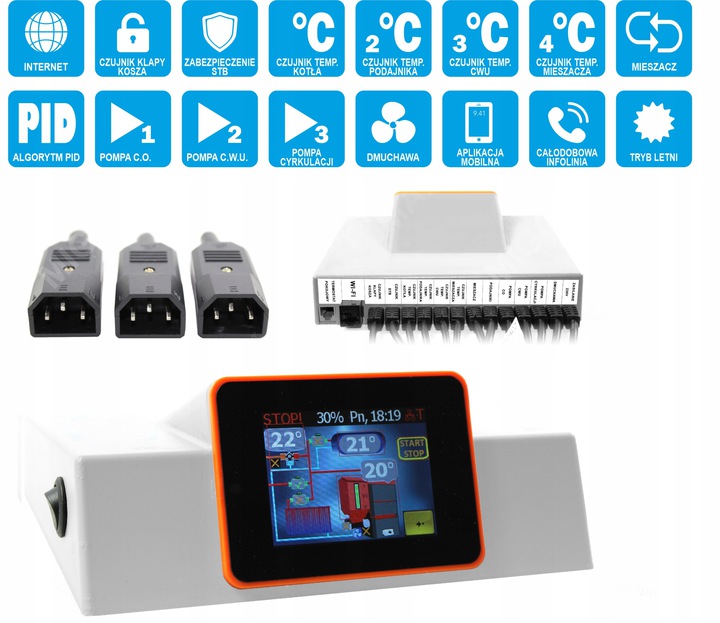

Nowoczesny sterownik ARGOS PID+

ARGOS PID + jest mikroprocesorowym sterownikiem przeznaczonym do kotłów węglowych z automatycznym podajnikiem paliwa. Sterownik obsługuje podajnik, dmuchawę, pompę obiegową C.O., pompę ciepłej wody użytkowej (CWU), pompę cyrkulacyjną lub dodatkowy obieg grzewczy, zawór mieszający.

Urządzenie zostało zaprojektowane z myślą o maksymalnej funkcjonalności, elastyczności i prostocie obsługi, zachowując kategorię cenową mniej skomplikowanych i wydajnych urządzeń. Pomijając fakt iż urządzenie jest fabrycznie skonfigurowane do prawidłowego prowadzenia procesu spalania, od użytkownika nie jest wymagana profesjonalna wiedza w zakresie samodzielnej zmiany parametrów. Zaprogramowane algorytmy będę starały się prowadzić proces spalania z możliwie jak najlepszą skutecznością i bez zbędnych skoków temperatury.

Dzięki rozbudowanym opcjom sterowania obiegami łatwo można dopasować pracę instalacji do indywidualnych potrzeb, zwiększając tym samym oszczędność opału.

Znacznym ułatwieniem w obsłudze kotłowni będzie także licznik zużytego opału lub przewidywanie chwili w której należy uzupełnić zasobnik na opał.

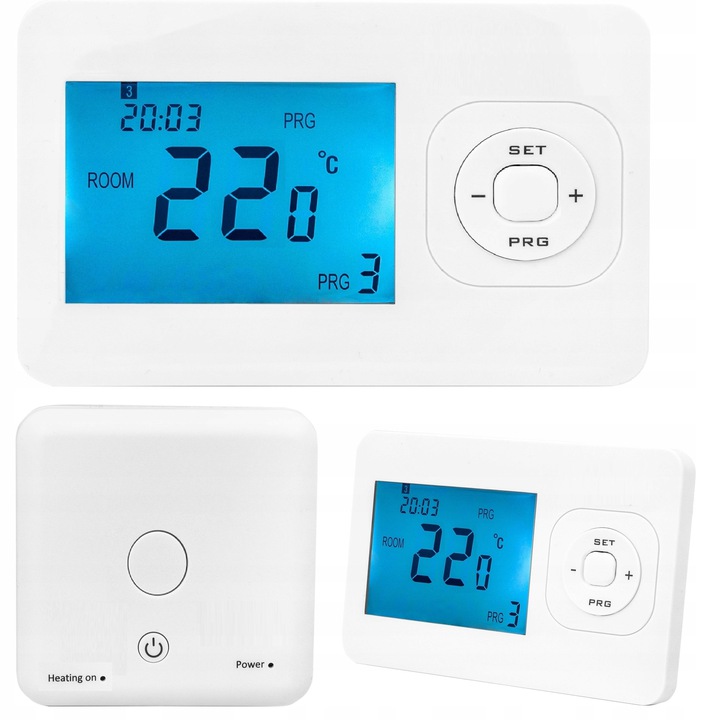

DO ZAKUPIONEGO PIECA OTRZYMUJESZ NOWOCZESNY, BEZPRZEWODOWY

TERMOSTAT POKOJOWY BEZPŁATNIE

Termostat został zaprojektowany do uruchamiania systemów ogrzewania. Sterowanie może się odbywać ręcznie lub za pomocą programowalnych cykli. W tym modelu odbywa się to bezprzewodowo. Komunikacja radiowa pozwala na łatwe sterowanie z dowolnego miejsca naszego domu. W zestawie polska instrukcja obsługi.

Funkcje:

Duży podświetlany, czytelny wyświetlacz.

Kompaktowe rozmiary termostatu i odbiornika

Proste sterowanie.

Programowalne 4 cykle każdego dnia.

Tryb otwartego okna

Wyświetlacz pokazuje ustawioną i zmierzoną temperaturę oraz czas.

Urządzenie posiada również możliwość zamocowania na ścianie lub innej powierzchni lub postawienia na dołączonych nóżkach.

Parametry kotła

A 1180

B 520

C 1350

D 600

E 1120

F 290

Moc 24 kw

Dopuszczalne ciśnienie pracy 1.5 bara

Wymagany ciąg kominowy  20-25 PA

Sterownik ARGOS PID PLUS z STB z obsługą 3 pomp i zaworu mieszającego

Maks. temp. pracy 80C

Dopuszczalne paliwo Ekogroszek

Wartość opałowa  >28 MJ

Masa maks. załadunku paliwa do zbiornika 160 kg

Pojemność wody w kotle 93 L

Min. temp. pracy 40C

Powierzchnia grzewcza kotła 3,1 m2

Ruchoma komora rozprężna spowalniająca gorące spaliny i logotyp najnowszej technologi 5 klasy i EcoDesign.

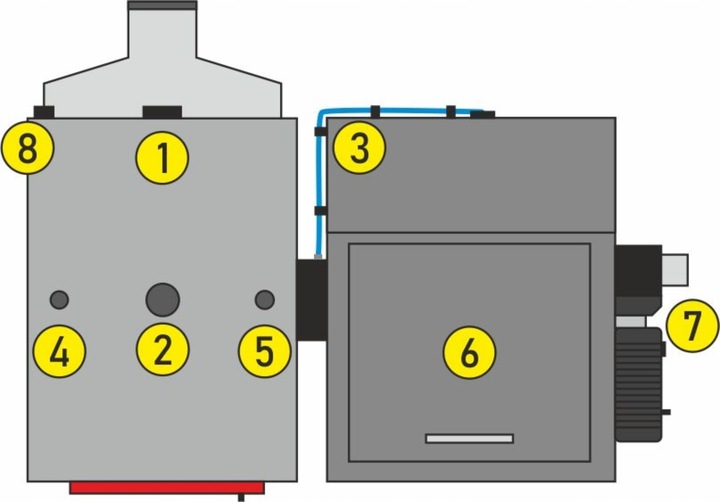

1.Króciec powrotu GZ 1,5"

2.Króciec zasilania GZ 1,5"

3.System osuszania i wyrównywania ciśnienia w koszu

4.czujnik od sterownika

5.Mufka GW 3/4"(np.Termometr)

6.Kosz

7.Napęd-Motoreduktor z "przekładnią planetarną"

8.Mufka na kranik GW 3/4"

1. Konstrukcja palnika 65% wykonana z specjalnego żeliwa
2. system równomiernego oraz bezciśnieniowego rozprowadzania powietrza w komorze spalania system przepustnic powietrznych oraz wymuszonego obiegu powietrza dookoła paleniska zapewniające podgrzewanie powietrza
3. zamknięta komora spalania z powietrzem pierwotnym oraz wtórnym
4. najnowsze rozwiązanie ślimaka zapobiegające kruszeniu opału oraz mniejsze obciążenie siły przesuwu
5. rodzaj paliw ekogroszek/ +50% miał/pellet/mieszanki miału/zboże
6. bardzo wysoka wydajność
7. piąta klasa energetyczna
8. SOP- system osuszania paliwa w koszu
9. markowy motoreduktor z przekładnią planetarną i biegiem wstecznym
10. Palnik rozkręcany w połowie(łatwość montażu w kotłowni
11. Unikatowa konstrukcja szczelin napowietrzających Integra SliT
12. Krótki ślimak 45-70cm który nie wchodzi bezpośrednio w palenisko.

Idealnie dobrany kocioł będzie służył niezawodnie i oszczędnie przez wiele lat od jego zakupu!!!!

Podczas zakupu kotła należy pamiętać o dobrym dopasowaniu do warunków cieplnych. Moc kotła należy dobrać w odpowiedni sposób w zależności od potrzeb budynku, który chcemy ogrzewać. Otrzymanie optymalnych warunków pracy całego systemu grzewczego pozwala na wydłużenie jego trwałości oraz poprawę wydajności, co w bezpośredni sposób wiąże się także ze zużyciem paliwa. Uwzględniaj zawsze izolacje budynku, przekrój rur, ilość wody i zbiornik C.W.U.

Zapotrzebowanie na ciepło oblicza się na podstawie powierzchni domu oraz strat ciepła, jakie generują okna, ściany, dach czy położenie budynku. Wskaźnik obliczenia strat ciepła wynosi:

• ok. 130 – 200 W/m2 w starych domach bez izolacji cieplnej,
• ok. 90 – 110 W/m2 w starszych domach z lat 80. i 90.,
• ok. 50-70 W/m2 w nowych domach, dobrze zaizolowanych, z energooszczędnymi oknami.

Uwaga: Kocioł nasz może być warunkowo montowany również w układzie zamkniętym jednak należy wtedy zamontować urządzenie do odprowadzania nadmiaru ciepła z pieca. Tylko za zgodą producenta. Poniżej znajdą Państwo wymagane normy:

• PN-B-02440:1976 „Zabezpieczenie urządzeń ciepłej wody użytkowej. Wymagania." PN-B-02413:1991 „Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu otwartego. Wymagania."PN-B-02414:1999 „Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu zamkniętego z naczyniami wzbiorczymi przeponowymi . Wymagania."PN-B-02415:1991 „Ogrzewnictwo i ciepłownictwo. Zabezpieczenie wodnych zamkniętych systemów ciepłowniczych. Wymagania."PN-B-02416:1991 „Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu zamkniętego przyłączonych do sieci cieplnych. Wymagania."PN-EN 12831:2006 „Instalacje ogrzewcze w budynkach. Metoda obliczenia projektowego obciążenia cieplnego."PN-B-02421:2000 „Ogrzewnictwo i ciepłownictwo. Izolacja cieplna przewodów, armatury i urządzeń. Wymagania i badania odbiorcze."PN-B-02411: 1987 „Ogrzewnictwo. Kotłownie wbudowane na paliwo stałe.

Wraz z kotłem c.o z podajnikiem utrzymują Państwo:

• sterownik ARGOS PID PLUS z instrukcją
• aluminiowa dmuchawę
• Termostat bezprzewodowy
• palnik SV200n+  w najnowszej konfiguracji z przekładnią planetarną
• DTR-dokumentacja techniczno-ruchowa z instrukcją
• szuflada popielnika,
• kosz zasypowy,
• certyfikat klasy 5 oraz ECODESIGN,
• dowód zakupu

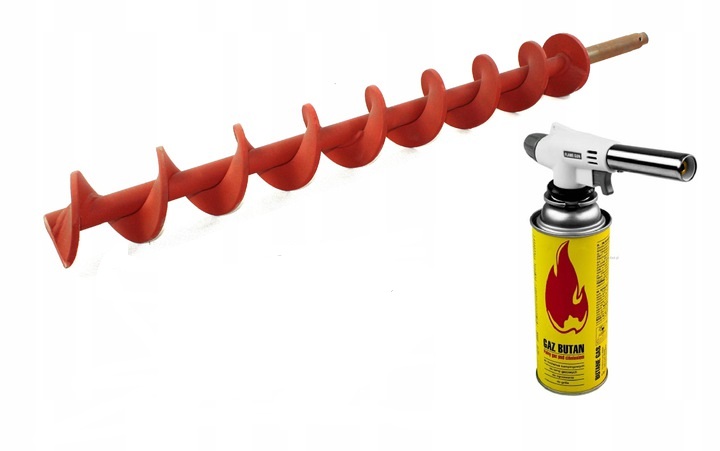

• palnik gazowy ułatwiający rozpalanie kotła
• zapasowy ślimak do podajnika SV200n+
