Ventilátor RV 13 AMR s klapkou a clonou na obežnom kolese a káblom

0,8 mb od spoločnosti EWMAR-NESS

Ventilátory typu RV 13 AMR sú určené na fúkanie vzduchu v kotloch C.O. a iných technologických zariadeniach pri teplote okolia od -15 stupňov Celzia do +40 stupňov celzia a predbežnej vlhkosti do 95%. Počas prevádzky musí byť ventilátor bezpodmienečne upevnený na kotle alebo inej vzduchovej inštalácii. Určené na nafukovanie vzduchu v uhoľných, drevných a iných kotloch do 35 kW a pre kotly s retortou od 25 do 50 kW

Konštrukcia:

Kryt ventilátora a motora sú vyrobené z hliníkovej zliatiny. Motor s vonkajším obehom umiestnený vo vnútri krytu je priskrutkovaný skrutkami M4. Kovové obežné koleso ventilátoru je upevnené priamo na vonkajšom obehu motora. Všetky elektrické prípojky sú umiestnené v rozvodnej skrini vyrobenej z izolačného materiálu.

Motor ventilátora je prispôsobený napäťovej regulácii otáčok.

• Motor ventilátora má vyhlásenie o zhode CE
• Ventilátor v balení má kábel 3 mb s konektorom (rovnaký ako je použitý v počítačoch, monitoroch) atď.

Údaje:

• Typ pohonného motora: Indukčný s pracovným kondenzátorom, vonkajším rotorom
• Menovité napätie: 230 V
• Menovitá frekvencia: 50 Hz
• Výkon: 70 W
• Menovitý prúd: 0,35 A
• Max. výkon: 240 m3/h
• Max. stohovanie: 310 Pa
• Otáčky pri max. výkone: 2450 ot/min
• Otáčky pri max. stohovaní: 2850 ot/min
• Typ práce: S1
• Pracovná poloha: ľubovoľná
• Stupeň krytia: IP 20
• Základná izolácia: Trieda B
• Ochrana pred nesprávnym používaním: tepelná poistka motora
• Hladina akustického výkonu: <60 dB(A)
• Hmotnosť: 2,0 kg
• Minimálne napájacie napätie: 80 V

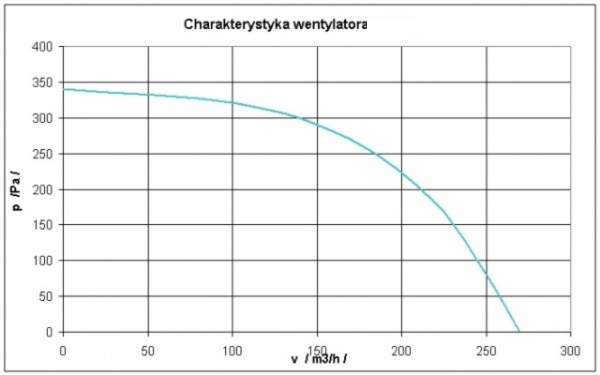

CHARAKTERYSTYKA:

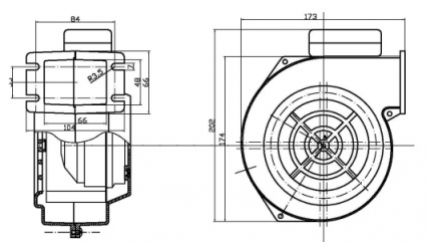

Rozmery ventilátora RV 13 AMR:
