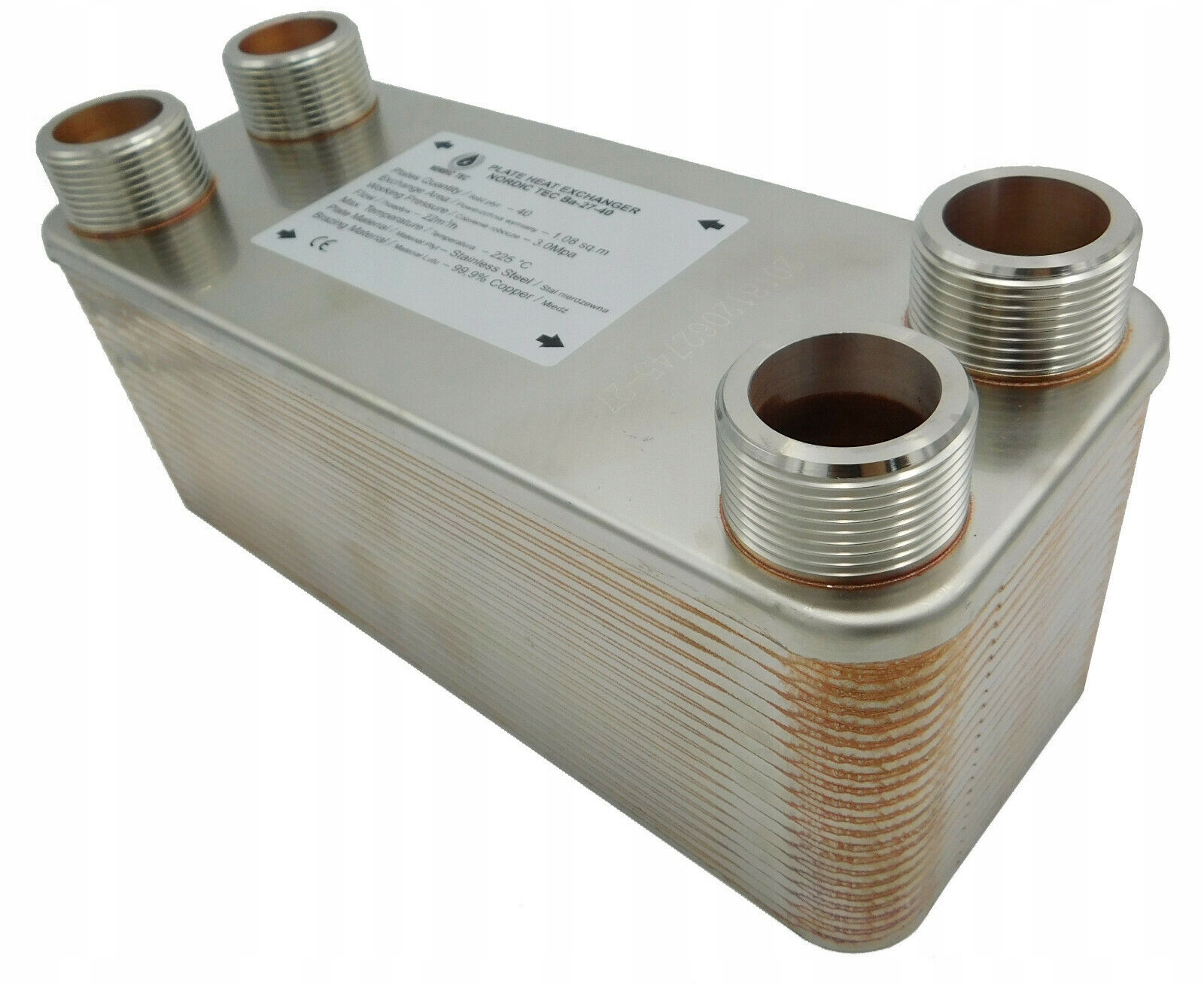

34-doskový výmenník tepla

Nordic Tec Ba-16-34

Prípojky 4 × 1", 34 dosiek

Technické detaily:

• Nerezová oceľ 316L, Spájkovaná meďou 99,9% Cu
• Počet dosiek: 34 kusov
• Hrúbka dosky: 0,4 mm
• Typ dosky: vlnitá
• Vykurovací výkon - do 45 kW v závislosti od napájacieho zdroja

Menovitý výkon je maximálny výkon, ktorý je dosiahnuteľný pri veľmi vysokých parametroch napájania.

Nie je to rovnaké ako výkon kotla alebo vykurovacieho zariadenia, na ktoré môže byť výmenník použitý.

V prípade pochybností o výbere nás neváhajte kontaktovať.

Príkladom výmenníka je napríklad práca s plynovým kotolom veľkosti do 20 kW alebo krb veľkosti do 20 kW.

• pripojenie: 4 × 1"
• Prevádzkový tlak - do 20 bar
• Skúšobný tlak - 40-45 bar
• Maximálna prevádzková teplota: do +230 °C
• Prietok - 8 m3/h
• Výmenná plocha - 0,55 m2

Rozmery výmenníka Ba-16-34:

Dĺžka (A) - 220 mm

Šírka (B) - 90 mm

Hrúbka (F) - 84 mm

Rozstup prípojok (C) - 180 mm

Rozstup prípojok (D) - 52 mm

* Certifikované - CE, TÜV

Použitie:

• Pripojenie kotlov na tuhé palivo a krbov s vodným plášťom do uzavretého systému v CO inštalácii
• Spolupráca s plynovými kotlami, solárnymi kolektormi (solárnymi panelmi) a ohrievačmi CWU
• Pripojenie podlahového vykurovania
• Všetky typy CO a CWU inštalácií
• Spolupráca s tepelnými čerpadlami (napr. geotermálne vykurovanie)
• Výmena tepla, vykurovanie a chladenie v priemyselných strojoch rôznych odvetví
• Pracuje ako kondenzátor/výparník v tepelných čerpadlách
• Chladenie v potravinárskom priemysle (napr. pri výrobe džúsov, mlieka, piva)
• Pripojenie zariadenia do mestskej siete

Výmenník vždy pripojíme proti prúdu - pre dosiahnutie maximálneho výkonu.

Prečo doskový výmenník?

• Majú vysoký koeficient prenosu tepla v pomere k veľkosti
• Spájkované vo vákuových peciach vytvárajú konštrukciu, ktorá je mimoriadne odolná voči zmenám tlaku a teploty
• Jednoduchá inštalácia a relatívne jednoduchá konštrukcia
• Jednoduchosť možného čistenia
• Možnosť pripojenia ďalších vykurovacích okruhov k už existujúcim inštaláciám

Ako fungujú výmenníky tepla?

Doskové výmenníky tepla sú komponenty vykurovania, ktoré umožňujú prenos tepla z jedného vykurovacieho systému do druhého (napr. z centrálneho zásobovania teplom do inštalačných systémov). Účinnosť prenosu tepla zo systémov vykurovanie alebo centrálne zásobovanie teplom na vykurované systémy je hlavným účelom použitia výmenníkov. V každom systéme, kde dochádza k výmene tepla, výmenník zvyšuje účinnosť systému prostredníctvom lepšej tepelnej vodivosti.

Výstavba výmenníka tepla NORDIC TEC

Doskové výmenníky tepla sú zariadenia pracujúce prietokom, spôsobom, ktorý nekumuluje vodu (na rozdiel od zásobníkov). Povrch výmeny tepla tvoria oceľové platne s hrúbkou 0,3-0,4 mm (nerezová oceľ) spojené spolu pomocou medenej spájky 99,9% Cu (alebo niklovej, ak ide o priemyselné aplikácie nespolupracujúce s meďou). Minimálna hrúbka dosiek je v tomto prípade výhodou, ktorá umožňuje maximálne efektívnu výmenu teplôt medzi médiami nachádzajúcimi sa na oboch stranách dosky.

Prietok tepelných výmenníkov je nasmerovaný do každého druhého kanála vytvoreného vykurovacími doskami, tieto kvapaliny sú od seba oddelené a nemývajú sa navzájom, aj keď si vymieňajú teplotu. Spájkované výmenníky tvoria trvalo spojenú konštrukciu, ktorá je tesná a nerozložiteľná vďaka dlhodobému procesu spájkovania vo vákuových peciach. Špeciálne profilovanie oceľových platní zabezpečuje turbulentný tok (rozrušený na dosiahnutie lepšej účinnosti výmeny tepla). To umožňuje veľmi efektívnu prevádzku a zabraňuje hromadeniu nečistôt vo vnútri výmenníka. Je to veľmi dôležité vzhľadom na očakávanú dlhú životnosť zariadenia.
