Krbová turbína BANAN3 800 m3/h

• Výkon: 800 m3/h
• Výkon: 118 W
• Priemer: 150 mm
• Max. teplota okolia: 50 °C
• Max. teplota prívodného vzduchu: 180 °C
• Hladina akustického tlaku: 65 dB
• Napájanie: 230 v 50 hz ac
• Stupeň ochrany: IP20
• Materiál: BLACHA OCYNKOWANA
• Výrobca: Darco.

Popis produktu

Ventilátory, obvody a ventilátorové zostavy sú kľúčovými prvkami rozsiahlych systémov DGP pracujúcich v nútenom režime.

Ventilačný prístroj poskytuje prívod vzduchu do najvzdialenejších miestností, obtok dodatočne filtruje vzduch a obmedzuje jeho teplotu, čím stabilizuje prácu systému.

Prívodný set BANAN slúži ako čerpadlo na odvádzanie teplého vzduchu z krbu do obytných priestorov. Je prispôsobený na nepretržitú prevádzku pri teplotách od -20 °C do + 150 ° C.

Plynule nastaviteľná teplota pracovného prahu ventilátora umožňuje prispôsobiť teplotu miestnosti podľa individuálnych potrieb používateľa.

Na hriadeli motora je namontovaná hliníková vrtuľa so špeciálnou konštrukciou, ktorá odvádza teplo z hriadeľa motora, čo zabraňuje vzniku vysokej teploty v okolí ložiskovej jednotky a vinutia.

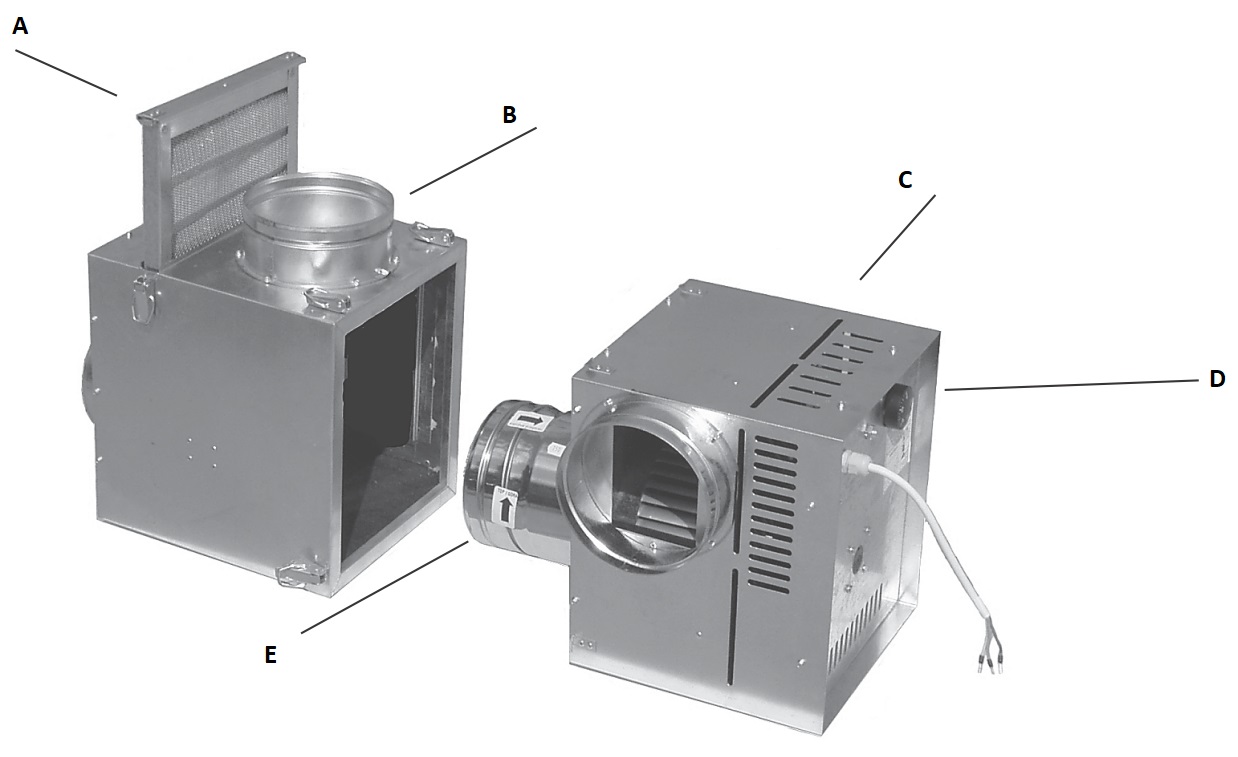

Konštrukcia ventilačnej súpravy BANAN

A - Kovový filter

B - obtok

C- Vdýchací prístroj

D - Termostat

E - Spätný ventil

Princíp fungovania obtoku

Teplota v kvapke krbu pod teplotou nastavenou na termostate (odporúča sa 40 °C)

Turbína nefunguje

Teplota v kvapke krbu od 40 do 70 °C

Motor fotoaparátu je v prevádzke

A- teplý vzduch z krbu

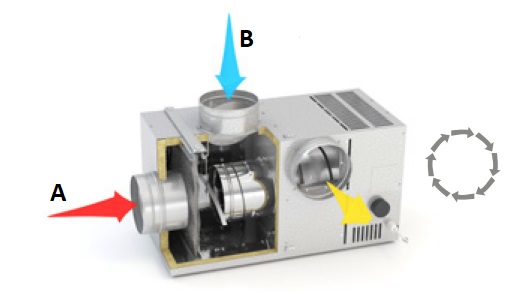

Teplota v kvapke krbu je vysoká od 70 do 180 °C

Motor fotoaparátu pracuje

A - Horúci vzduch z krbu

B - Studený vzduch

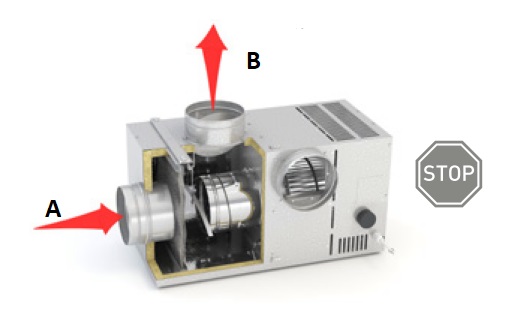

Ventilačný prístroj nefunguje (napr. výpadok prúdu)

A - Horúci vzduch z krbu

B - Výfuk horúceho vzduchu cez obtok

Rozmery

• Rozmery (dĺžka/šírka/výška) 648 × 335 × 390 mm
• Priemer rezacích nožov Ø150
• Hmotnosť 12.50 kg
