Diferenciálny solárny termostat 2KANÁLOVÝ regulátor

Diferenciálny termostat s prídavným kanálom

.

DVA Snímače teploty v súprave

Termostat TRT22 má dva teplotné senzory. 2 nezávislé kanály: jeden diferenciál a jeden tradičný. Jeho práca je banally jednoduchá. Diferenciálny kanál spája pripojené zariadenie, keď teplota jedného snímača (farebná) je vyššia ako druhý snímač (kotol). Tento rozdiel je možné nastaviť v rozsahu 0-20C potenciometer.TR. Na druhej strane, tradičný kanál spája pripojené zariadenie, keď je teplota snímača kotla nižšia/vyššia ako nastavený potenciometre užívateľa.

.

Je to teda solárny termostat s prídavným kanálom, ktorý môžeme pripojiť mnohými spôsobmi, ktoré neponúkajú konkurenčné ovládače, ako napríklad:

typické solárne ovládanie, to znamená, že solárna pumpa pracuje, keď je teplota solárneho systému vyššia ako teplota bojlera, ale s ochranou proti varu vody v bojleri - nastavením tradičného kanála napr. Na 80 stupňov C.

typické solárne ovládanie, to znamená, že solárna pumpa pracuje, keď je teplota solárneho systému vyššia ako teplota bojlera, ale s dodatočnou reakciou, keď teplota boileru dosiahne nastavenú úroveň.

typické solárne ovládanie, čo znamená, že solárna pumpa pracuje, keď je teplota solárneho zdroja vyššia ako teplota bojlera, ale s dodatočnou reakciou, keď teplota kotla klesne pod nastavenú úroveň. Táto reakcia môže byť pripojenie dodatočného elektrického ohrievača bojleru alebo čerpadla CWU z plynového kotla. To zabezpečí ohrev bojlera aj vtedy, keď solárny zdroj nepracuje.

Obidva výstupy sú reléové bez napätia, takže môžeme ovládať prijímače na rôzne napätie, či už 12 V alebo 24 V alebo aj 230 V. Diferenciálny výstup má 2 relé pin – COM a NO. Zatiaľ čo tradičný výstup je 3 relé piny: COM (spoločný), NO a NC. Ak je teplota snímača pod užívateľskou hodnotou, pin COM (tradičný výstup) je skratovaný s NC a odpojený od NO, zatiaľ čo keď teplota stúpne nad užíviteľskú hodnotu, pinCOM je skrátený s NO a zároveň odpojené od NC.

Ak je teplota solárneho systému vyššia ako teplota vody v bojleri, napríklad o 10 ° C (nastavená používateľom), potom čerpadlo bude pracovať - solárne panely budú ohrievať vodu v bojlere. Ak z nedostatku slnečného žiarenia teplota solárnych panelov klesne, regulátor vypne čerpadlo, ktoré chráni bojler pred chladením (ak by nebolo tejto ochrany, začal by bojler ohrievať solárny panel a rýchlo by sa ochladil).

Takže, napríklad, užívateľ nastaví pravý gombík potenciometer teplotného rozdielu na 10 stupňov C. Teraz, ak voda v kotle má +30C tento regulátor aktivuje čerpadlo, keď slnečná dosiahne +40C (30C+ 10C) a ak má voda v kotle napr. +50C tento regulátor aktivuje čerpadlo, keď slnečná dosiahne +60C atď.

.

Regulátor má dva snímače teploty: Tk - kolektorový snímoč a Tb - snímac ohrievača vody. Diferenciálny výstup bude zapnutý, keď Tk bude vyššia ako Tb. Výstupným prvkom je relé, takže môžete ovládať prijímače na rôznych napätiach, napríklad 12, 24 alebo 230 V. Okrem toho môžeme použiť tradičný kanál, ktorý sa zapne, keď je teplota bojleru vyššia / nižšia ako nastavená potenciometrom "T" užívateľom. Môžeme to využiť mnohými spôsobmi, napríklad ako ochranu proti nadmernému zvýšeniu teploty vody v bojleri (vrúcej vody). Samozrejme, oba výstupy môžeme používať nezávisle, ako aj ich kombinovať. Napríklad, ak solárne čerpadlo pripojíme ako je uvedené nižšie a používateľ nastaví napríklad teplotu "T" na 80 stupňov C a "TR" na hodnotu 10 stupňov C, solárna pumpa sa zapne, keď sú splnené obe podmienky:

• Teplota kotla pod 80 ° C
• teplota solárneho panelu vyššia aspoň o 10 °C ako teplota bojlera

V takom prípade tradičný výstup chráni pred varením vody, pretože aj keď solárny bude mať vyššiu teplotu ako bojler, ale teplota vody v bojleri dosiahne nastavenú 80C, solárne čerpadlo sa vypne. Príklad pripojenia č. 1:

Samozrejme, ak je solárne čerpadlo napájané inými napätiami, napr. 12VDC alebo 24VDC potom (podľa vyššie uvedeného diagramu) namiesto čerpadla pripojiť relé s cievkou 230 V A len prostredníctvom kontaktov tohto relé spájame napájanie vhodné pre čerpadlo, napr. 12VDC.

.

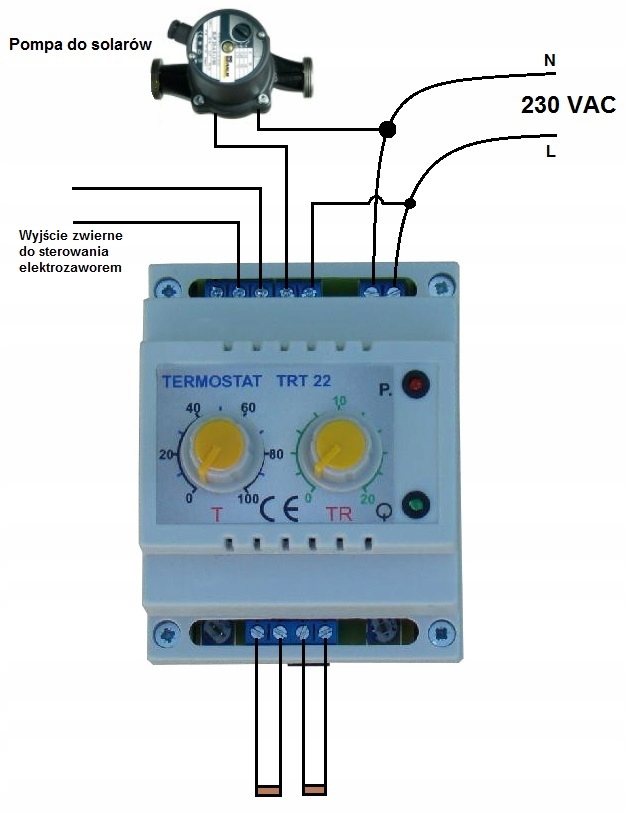

Samozrejme, že po ohrievaní vody v bojleri na nastavenú teplotu „T“ nemusí regulátor nevyhnutne vypnúť čerpadlo, môže napríklad ovládať elektroventil a pomocou neho prepnúť príjem tepla napr. na druhý bojler alebo pridomácky bazén. Môže tiež zapnúť signalizáciu ohrevu vody alebo vykonať inú činnosť. Pin „NC“ tradičného výstupu sa tu nepoužíva. Príklad pripojenia č. 2:

Ďalšou možnosťou použitia dvoch výstupov je použitie diferenciálneho výstupu typicky a tradičný výstup pre pripojenie prídavného elektrického ohrievača (alebo napr. čerpadla CWU z plynového kotla) nižšie užívateľsky nastavená teplota bojlera „T“

.

Napríklad, ak je solárne čerpadlo pripojené ako je uvedené nižšie a užívateľ nastaví napr. teplotu 40 Na druhej strane triedy C sú: 10 stupňov C je solárna pumpa bude zapnutá vždy, keď je teplota slnečnej energie vyššia aspoň 10C z teploty kotla. Navyše, ak teplota kotla klesne pod 40 C stupňov bude pripojený kontaktor, ktorý dodatočne ohrieva kotol pomocou elektrického ohrievača alebo napríklad CWU čerpadlo z CO plynovej pece. To poskytne teplú vodu v kotle, aj keď solárne články nefungujú. Samozrejme, potom by mal byť kotol chránený pred varením samostatným termostatom. Príklad pripojenia č. 3.

Ďalšou aplikáciou je porovnanie dvoch teplôt, napríklad predmetov, miestností atď. - keď napríklad v zóne snímača Tb teplota klesne pod zónu snímacej Tk, regulátor pripojí výstup, na ktorý môžeme pripojiť napríklad ohrievač zóny Tb.

.

V balení sú 2 senzory na kábloch s dĺžkou približne 1 meter, ktoré je možné predĺžiť na maximálne 30-50 metrov. Ak je dĺžka kábla až 10 metro v priemere 0,5 mm2, ale ak bude dlhšie káble, použite kábel s prierezom minimálne 1 mm2.

.

Ovládač má dve LED diódy:

zelená indikuje pripojenie diferenciálneho výstupu (keď COM je skratovaný s NO), to znamená, keď je teplota snímača solárneho kolektora vyššia ako teplota senzora bojlera,

červená indikuje pripojenie tradičného výstupu (keď je COM skratovaný s NO a odpojený z NC), to znamená, že teplota snímača bojlera je vyššia ako nastavená používateľom tlačidlom "T"

Termostat má tiež dva ovládacie prvky: pravý nastavíme zadaný teplotný rozdiel TR diferenciálneho kanála v rozsahu približne 0 až 20C a ľavý T nastavujeme zadanú teplotu zapnutia tradičného výstupu v rozmedzí približne od 0 do +100C

.

Nezabudnite, že výstupy regulátora sú beznapäťové (kontakty relé), takže je potrebné zadať napätie z vonkajšej strany na napájanie prijímacieho zariadenia. Maximálne zaťaženie výstupu je 3 A pre odporové zaťaženia (napr. ohrievač) alebo 2 A pre indukčné (naplnené čerpadlo). Vždy by ste mali mať rezervu a v prípade pochybností alebo ak bude príkon väčší, mali by ste použiť externý stykač.

Technické údaje:

Možnosť nastavenia teplotného rozdielu výstupného rozdielov 0-20C

Možnosť nastavenia diferenciálnej výstupnej hysterézy okolo 0-10C

Možnosť nastavenia tradičnej výstupnej teploty v rozmedzí približne 0-100 ° C

Napájanie 230VAC, max. spotreba 1 W

Reléový výstup s max. záťažou 3 A (rezistentný) alebo 2 A (indukčný), max. napätie 230 V

Presnosť každého snímača +-5%

Prevádzková teplota snímačov -30 až +130C

Prevádzková teplota regulátora 0 až +40C

Tovar je v pôvodnom stave.

.

V balení: ovládač, 2 teplotné senzory, návod na použitie vo formáte PDF.
