Doskový výmenník tepla

Nordic Tec Ba-32-50

Prípojky 4 × 1", 50 dosiek

s polypropylénovou izoláciou

a Nástenná konzola s vystuženými skrutkami

Technické detaily:

• Nerezová oceľ 316L, Spájkovaná meďou 99,9% Cu
• Tepelný výkon - 50 až 110 kW V závislosti od teploty na prívode

Menovitý výkon je maximálny výkon, ktorý je dosiahnuteľný pri veľmi vysokých parametroch napájania.

Nie je to rovnaké ako výkon kotla alebo vykurovacieho zariadenia, na ktoré môže byť výmenník použitý.

• Pripojenie: 4 × 1"
• Prevádzkový tlak - do 30 bar
• Skúšobný tlak - 45-60 bar
• Maximálna prevádzková teplota: do +230 °C
• Prietok - 12 m3/h
• Výmenná plocha - 1,60 m2

* Certifikované - CE, TÜV

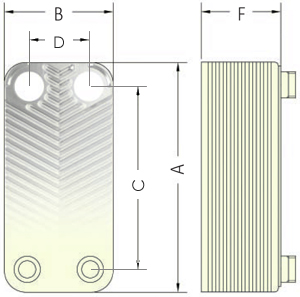

Rozmery výmenníka Ba-32-50:

Dĺžka (A) - 286 mm

Šírka (B) - 116 mm

Hrúbka (F) - 127 mm

Rozstup prípojok (C) - 243 mm

Rozstup prípojok (D) - 72 mm

Informácie o polypropylénovej izolácii:

Materiál - pena na báze Z polypropylénu

Je to izolačný materiál oveľa lepší ako polyuretánová pena, ktorú tradične používa väčšina firiem.

Tepelná vodivosť materiálu je nižšia ako u rozšírenej polyuretánovej izolácie.

Hrúbka peny - cca. 24 mm

Väč šina izolácií na trhu má hrúbku 15-20 mm, čo znamená, že naša izolácia je jednou z najhrubších na trhy.

Maximálna prevádzková teplota - 115 °C

Rozmery izolácie:

A- 175 mm, B - 358 mm, C - 127 mm, D - 310 mm, E -125 mm, F - 58 mm, G - 165 mm

Použitie:

• Pripojenie kotlov na tuhé palivo a krbov s vodným plášťom do uzavretého systému v CO inštalácii
• Spolupráca s plynovými kotlami, solárnymi kolektormi (solárnymi panelmi) a ohrievačmi CWU
• Pripojenie podlahového vykurovania
• Všetky typy CO a CWU inštalácií
• Spolupráca s tepelnými čerpadlami (napr. geotermálne vykurovanie)
• Výmena tepla, vykurovanie a chladenie v priemyselných strojoch rôznych odvetví
• Chladenie v potravinárskom priemysle (napr. pri výrobe džúsov, mlieka, piva)
• Pripojenie zariadenia do mestskej siete

Výmenník vždy pripojíme proti prúdu - pre dosiahnutie maximálneho výkonu.

Prečo doskový výmenník?

• Majú vysoký koeficient prenosu tepla v pomere k veľkosti
• Spájkované vo vákuových peciach vytvárajú konštrukciu, ktorá je mimoriadne odolná voči zmenám tlaku a teploty
• Jednoduchá inštalácia a relatívne jednoduchá konštrukcia
• Jednoduchosť možného čistenia
• Možnosť pripojenia ďalších vykurovacích okruhov k už existujúcim inštaláciám
