Súprava pre podlahové vykurovanie herz rtb (1 9201 24)

Obmedzovač teploty na zadnej strane.

Použitie:

Obmedzovač teploty na návrate HERZ je samočinný proporcionálny regulátor pre reguláciu teploty vody na návrat z radiátora alebo v slučke podlahového vykurovania.

Ak je nastavená hodnota teploty na hlavici nižšia ako teplota vody, regulátor sa uzavrie a ak je vyššia, regulator sa otvorí.

Montáž:

Pri inštalácii termostatického ventilu je potrebné vziať do úvahy smer prúdenia (šípka na telese).

Po odstránení ochranného krytu sa namontuje obmedzovač teploty (hlava) s nastavením "plne otvorený" (nastavenie z výroby) pomocou voľne sa otáčajúcej matice (SW 30). Indikátorový výstupok by mal byť dobre viditeľný.

Rozsah nastavení:

Popis produktu:

• Maximálna prevádzková teplota 110 °C
• Maximálny prevádzkový tlak 10 bar
• Rozsah nastavenia 25 - 60 °C
• 1 9201 00 Obmedzovač teploty na spätnom otvore Mini

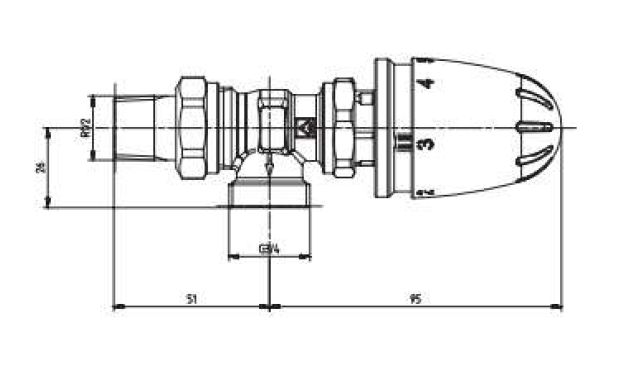

• 1 7724 37 Termostatický ventil HERZ-TS-90 uhlový tvar, prípojka radiátora s kužeľovým tesnením R 1/2", prípojky na rúry s vonkajším závitom G 3/4.

Vybavenie:

• RTB Mini Obmedzovač teploty na chrbte (1 9201 24)
• Záručný list
• POTVRDENIE alebo FAKTÚRA s DPH
