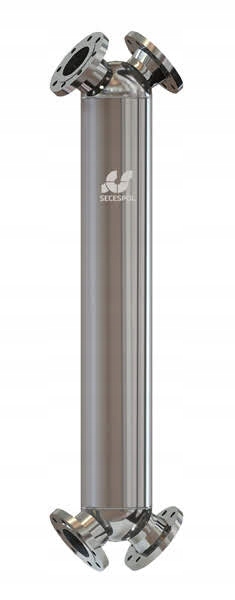

Wymiennik ciepła płaszczowo - rurowy JAD X 9.88 FF SECESPOL

Indeks 0105 - 0001

Wymienniki typu JAD są wymiennikami płaszczowo-rurowymi o unikalnej konstrukcji, składającej się z płaszcza oraz umieszczonej wewnątrz spiralnie skręconej wężownicy. Znajdują wiele zastosowań dzięki wykonaniu w całości ze stali nierdzewnej oraz mnogości wersji. Ich kompaktowe rozmiary w odniesieniu do wysokiej wydajności w porównaniu do standardowych rozwiązań, są docenione przez wielu instalatorów i użytkowników.

Wymienniki typu JAD najczęściej stosowane są w standardowych instalacjach przemysłowych lub w węzłach cieplnych. Charakteryzują się one prostym montażem oraz wyjątkową niezawodnością. Wymiennikach typu K, wężownica wykonana jest z rur karbowanych, co intensyfikuje wymianę ciepła przez zwiększenie turbulencji przepływu.

Zastosowanie

• budownictwo - systemy grzewcze
• chłodnictwo - instalacje wentylacyjne i klimatyzacyjne
• wymiana ciepła w procesach przemysłowych (przemysł chemiczny i spożywczy)

Wymienniki typu JAD stosowane są głównie w budownictwie jednorodzinnym, w instalacjach grzewczych o obiegu grawitacyjnym, zasilanych w energię cieplną z systemów wodnych i parowych, oraz w instalacjach centralnego ogrzewania. Może mieć zastosowanie również w urządzeniach służących do przygotowania ciepłej wody użytkowej, w układach para - wodna - woda, a także w układach chłodniczych. Wymienniki mogą być także stosowane w instalacjach przemysłowych i technologicznych dla różnych czynników ogrzewanych. W tych przypadkach ich wydajność oraz przydatność muszą być indywidualnie określone.

Z uwagi na zastosowany materiał wymienniki są szczególnie przydatne w przypadku grzania lub chłodzenia wody agresywnej korozyjnie, (zawierającej wolny tlen, agresywny dwutlenek węgla, jony chlorkowe i siarczanowe o stężeniu do 150 mg/dm3).

W układach zamkniętych należy zastosować wodę uzdatnioną, a w otwartych urządzenia uzdatniające wodę, np. magnetyzer. Wymienniki typu X są przeznaczone do pracy dla przypadku zmiany fazowej cieczy roboczej.

Zalety

• Wysoka efektywność - karbonowe rury intensyfikują wymianę ciepła, utrudniając tym samym gromadzenie się osadów. Dzięki ustawieniu króćców w kształt litery X wymiennik charakteryzuje się niższymi stratami ciśnienia przy wysokich prędkościach przepływu. Ponadto kompaktowe rozmiary w odniesieniu do powierzchni wymiany ciepła gwarantują wysoką wydajność w porównaniu ze standardowymi wymiennikami rurowymi i płytowymi.
• Uniwersalne warunki pracy - szeroki zakres ciśnień, przepływów, temperatur, w których mogą pracować wymienniki JAD, stwarza możliwość umieszczania i wykorzystywania w uniwersalnych warunkach.
• Prosty montaż - uzyskany dzięki możliwości współpracy i łączenia wymienników z wieloma przyłączami, oraz zdolność do instalacji w pozycji pionowej co wpływa na oszczędność miejsca przy zabudowie. Dzięki temu może także zostać w pełni opróżniony przy użyciu siły grawitacji.
• Zwarta i lekka konstrukcja - niższy ciężar od standardowych wymienników płytowych dzięki wykorzystaniu wysokostopowej stali austenitycznej.
• Wytrzymałość - dzięki budowie ze stali nierdzewnej zwiększona została wytrzymałość i odporność na agresywne substancje i korozje oraz zminimalizowano ryzyko wycieku. Wymiennik JAD X najczęściej stosowany jest w instalacjach niestandardowych o podwyższonych wymaganiach.

Budowa

Wymienniki JAD są urządzeniami przepływowymi, przeciwprądowymi. Powierzchnię wymiany ciepła tworzą spiralnie skręcone wężownice ze zwiniętych przeciwbieżnie rur o średnicy Ø 8m,  umieszczone wewnątrz płaszcza. Wężownica jest zakończona dwoma ścianami sitowymi umieszczonymi w króćcach głowicy.

W wymiennikach typu JAD X króćce ustawione są w kształcie litery X, do osi wymiennika i służą do przyłączenia instalacji do płaszczyzny płaszcza. Wymienniki stanowią nierozbieralną, zespawaną konstrukcję  wykonaną z wysokostopowej stali austenitycznej. W wymiennikach typu K, wężownica wykonana jest z rur poddanych procesowi specjalnego formowania. Powstałe w ten sposób karbowanie wielokrotnie intensyfikuje wymianę ciepła.

Dane techniczne

Typ                             Średnica                             Pow. wymiany             Objętość strony                 Objętość strony               Masa           Typ i materiał                                                                           rurki                                       ciepła                             rurek                                płaszcza                                                       przyłączy

JAD X 3.18                   8 mm                                     2 m2                                 4 l                                         5 l                            27,1 kg                kołnierz CS; kołnierz SS

JAD X 5.38                    8 mm                                    4 m2                                6,6 l                                      11,2 l                        42,4 kg              kołnierz CS; kołnierz SS

JAD X 9.88                  8 mm                                    10,7 m2                           16 l                                       29 l                           84,2 kg              kołnierz CS;  kołnierz SS

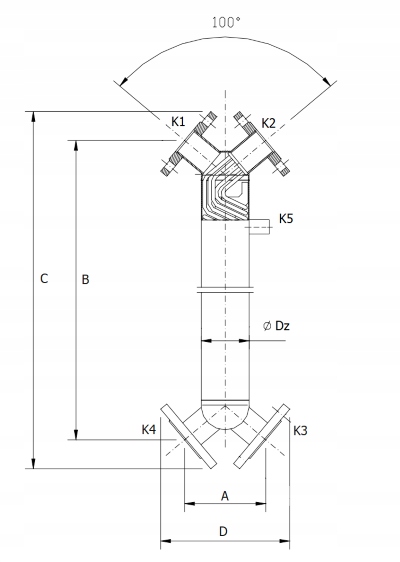

Rysunek wymiennika i podstawowe wymiary

Wymiary

A    253

B    1484

C    1676

D    416

Dz    219

Alfa    100o

Przykładowa lokalizacja przyłączy (w przeciwprądzie)

K1/K4 – wlot/ wylot czynnika grzewczego

K3/ K2 – wlot /wylot czynnika ogrzewanego

K5 – cyrkulacja cwu (opcjonalnie)

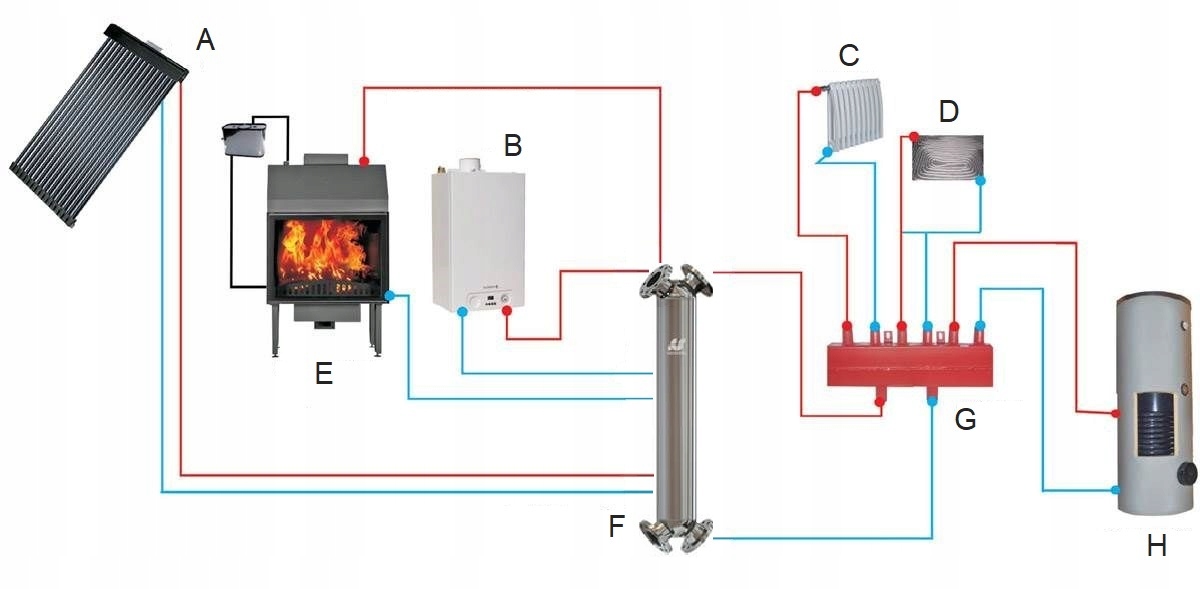

Przykładowy schemat instalacji

A - kolektor słoneczny

B - kocioł gazowy, elektryczny, olejowy, paliwa stałe - układ zamknięty (woda)

C - centralne ogrzewanie

D - ogrzewanie podłogowe

E - kominek lub kocioł - układ otwarty (woda)

F - wymiennik ciepła JAD X

G - rozdzielacz COMPACT

H - zasobnik ciepłej wody użytkowej

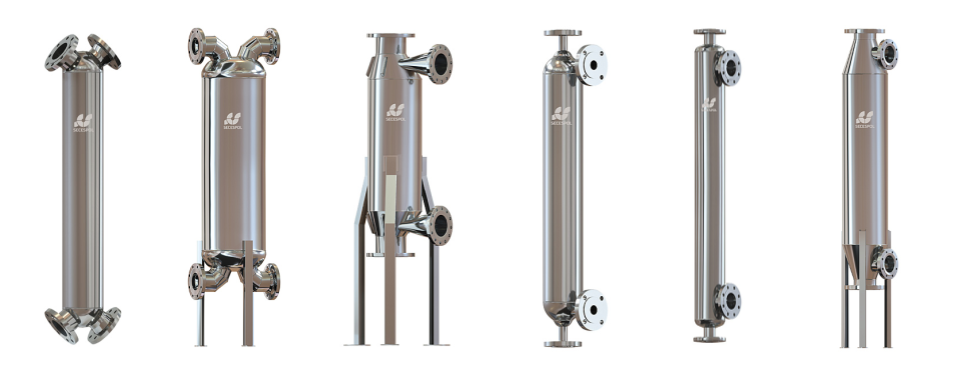

Akcesoria

• Podpory

Wymiennik JAD X(K) mogą być dostarczane wraz z podporami, dzięki którym montaż wymiennika jest łatwiejszy i pozwala na przymocowanie do podłogi lub stelaża.

• Izolacja cieplna

Dwuczęściowa izolacja do płaszczowo-rurowych wymienników ciepła typu JAD charakteryzuje się łatwością montażu i demontażu. Rozróżnia się następujące typy izolacji:

- izolacja z pianki poliuretanowej (PFI) – części łączone ze sobą za pomocą opasek

- Izolacja z wełny mineralnej pokrytej aluminium (AMWI) – części łączone za pomocą zamknięć zapinających

Uwaga:

Akcesoria nie są dostarczane standardowo z wymiennikiem ciepła, można je zamówić dodatkowo.

Pozostałe informacje

• oferta sprzedaży dotyczy 1 szt. wymiennika ciepła typu JAD X 9.88 FF
• oferujemy pomoc w  doborze właściwego rozmiaru wymiennika (na innych aukcjach dostępne są także wymienniki w innych rozmiarach)
• na naszej stronie dostępne są również inne wymienniki ciepła typu JAD i JAD X
• oferujemy możliwość doboru odpowiednich akcesoriów do zakupionego wymiennika
• istnieje możliwość dostarczenia towaru na adres inny niż firmowy
