Przedmiotem aukcji jest:

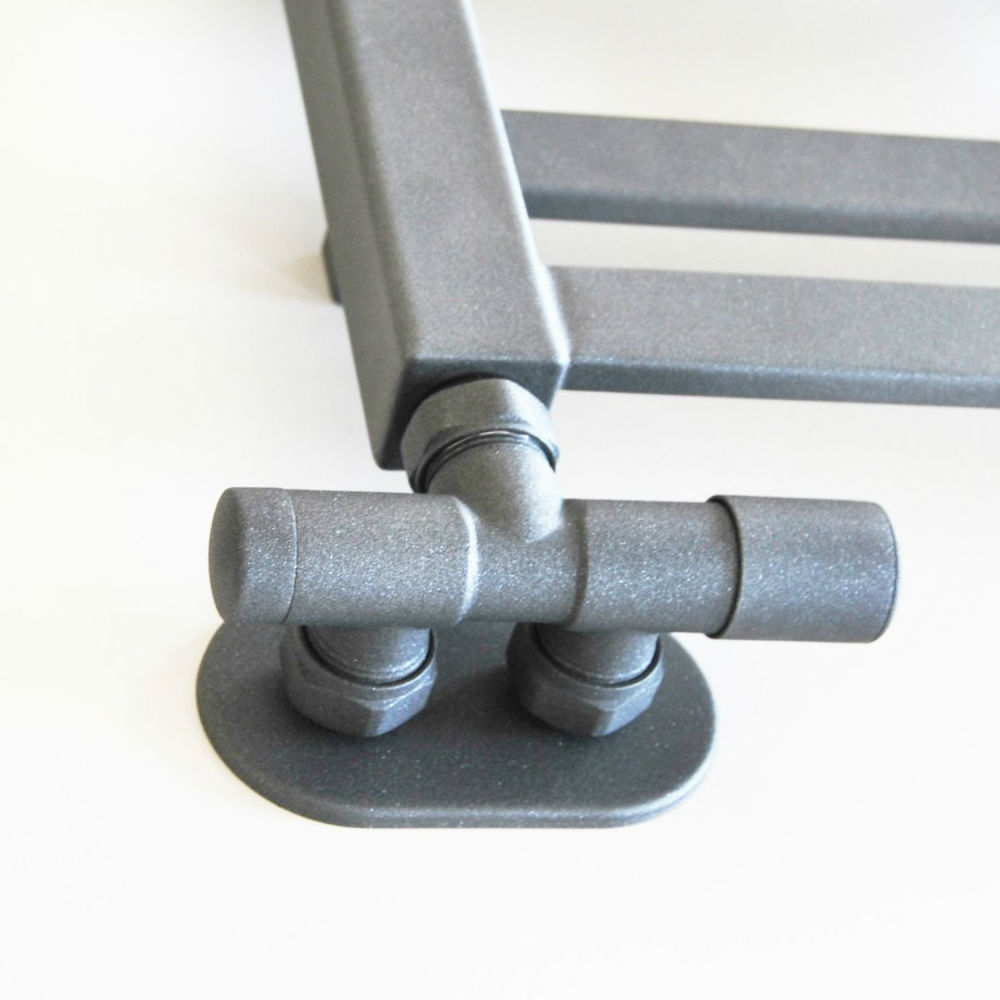

zestaw regulacyjny jednootworowy kątowy UNICO - czarna struktura

DANE TECHNICZNE:

• sposób podłączenia - kątowy
• kolor - czarna struktura
• rozstaw przyłączy - 50 mm

Przyłącze UNICO regulacyjne zostało specjalnie zaprojektowane do grzejników dekoracyjnych i łazienkowych z pionowymi kolektorami pozwalających na zastosowanie w grzejniku grzałki elektrycznej wykorzystywanej w okresie letnim do podgrzewania grzejnika i używania jako suszarki. Rozstaw podłączenia do instalacji 50 mm.

Za pomocą regulacji ręcznej, która montowana jest na grzejniku centralnego ogrzewania po stronie przewodu odcinającego, możemy płynnie regulować ilość czynnika grzewczego wpływającego do grzejnika. Zwiększając ilość ciepłej wody dostarczanej do grzejnika zawór podnosi temperaturę w pomieszczeniu, a zmniejszając ilość wpływającej wody obniża temperaturę. Taka regulacja pozwala na zachowanie komfortowej temperatury w pomieszczeniu niezależnie od warunków pogodowych panujących na zewnątrz, a jednocześnie przyczynia się do znacznej redukcji kosztów ogrzewania zmniejszając zużycie energii.

Zawór odcinający montowany jest na grzejniku centralnego ogrzewania po stronie przewodu zasilającego. Zapewnia precyzyjne zrównoważenie każdego obiegu grzejnikowego, co wpływa na poprawę komfortu cieplnego i lepszą wydajność zaworów.

W celu podłączenia zaworów do instalacji CO należy zamówić odpowiednie zaciski do: PEX, miedź, stal 1/2 dostępna na naszych aukcjach.

Przy zamówieniu należy podać kierunek umiejscowienia pokrętła regulującego.

DANE TECHNICZNE

• temperatura pracy 120°C
• ciśnienie nominalne 1MPa
• czynnik grzewczy woda
• ciśnienie próbne 1.5 MPa
• różnica ciśnień na zaworze 0,06 MPa
• histereza 0,3 °K
• nastawa wstępna na wkładce zaworu odcinającego

Uwaga:

• przyłącza UNICO ustawiane są fabrycznie w pozycji otwartej.
• nastawa wstępna w przyłączu UNICO odbywa się za pomocą wkładki zaworu odcinającego. Aby zmienić nastawę wstępną, należy najpierw zakręcić wkładkę zaworu odcinającego, a następnie przy pomocy klucza imbusowego poczynając od pozycji zamkniętej wkładki zaworu odkręcamy w lewo o odpowiednią ilość obrotów do uzyskania żądanej wielkość Kv. Sposób nastawy wstępnej na wkładce zaworu powrotnego jest bardzo wygodną metodą ograniczenia przepływu i jest zalecana przez producenta.

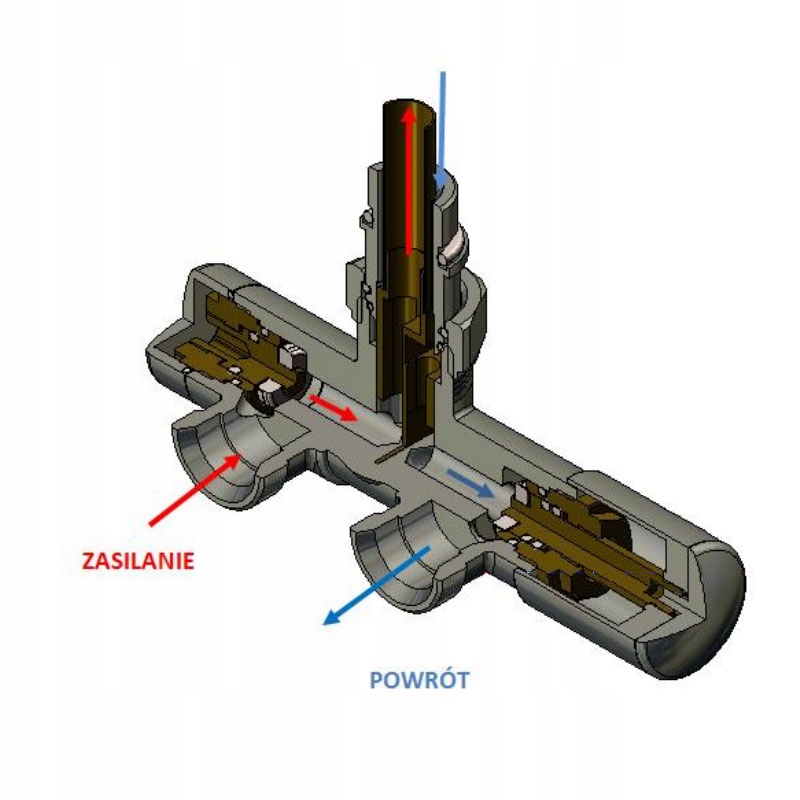

Strumień czynnika grzewczego zasilający grzejnik podłączony jest poprzez zawór powrotny i skierowany do tulejki rozdzielające połączonej z rurką kierunkową która kieruje go w górną strefę grzejnika. Powrót czynnika grzewczego odbywa się po zewnętrznej powierzchni tulejki rozdzielającej i kierowany jest w kierunku wkładki zaworu regulacyjnego, a następnie do króćca przyłączeniowego do instalacji c o.

Dane techniczne

Zasada działania

Położenie pokrętła

Galeria
