PIEC C.O. 5 KLASY i ECODESIGN

MGSPAW

model "Tauron KL5"  48 kw

Nowoczesna budowa i

sprawdzone rozwiązania

techniczne

Zgodny z normą piątą PN-EN 303-5:2012 i jeszcze nowszą już na rok 2020- 2009/125/WE tzw. ECODESIGN.

UWAGA!!! Kocioł ten podlega programowi ograniczenia niskiej emisji spalin ,, Czyste Powietrze"

Cechą szczególną naszego pieca która nas wyróżnia jest jego niska wysokość, jak i szerokość całego zestawu.

Kocioł pozbawiony trudnych miejsc do czyszczenia.

Konstrukcja górnokanałową pozioma. Kotły posiadają kanały dymne na górze pieca zwiększające żywotność. Są mniej podatne na tzw.skraplanie się wody w kanałach. Dlatego kocioł mniej koroduje i wolniej następuje jego zużycie.

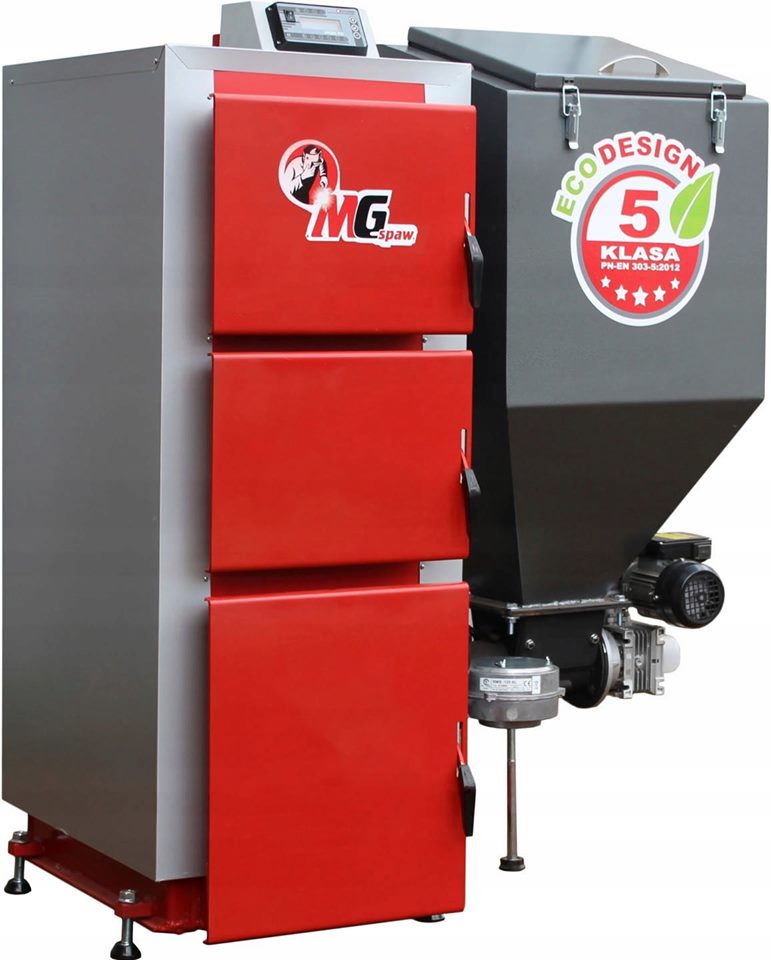

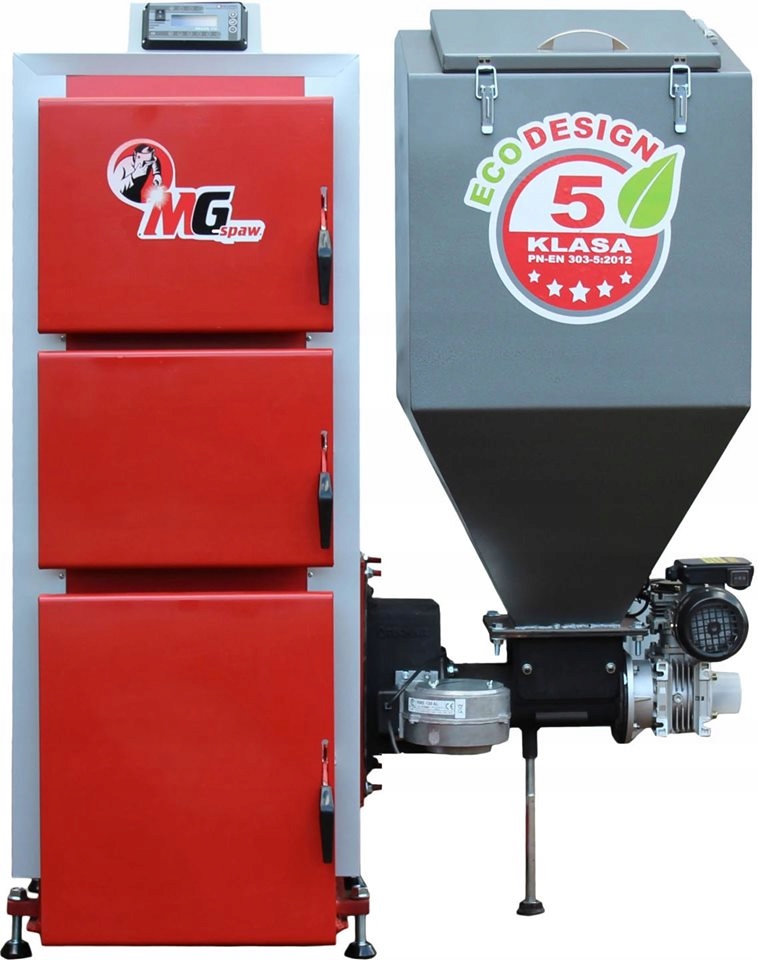

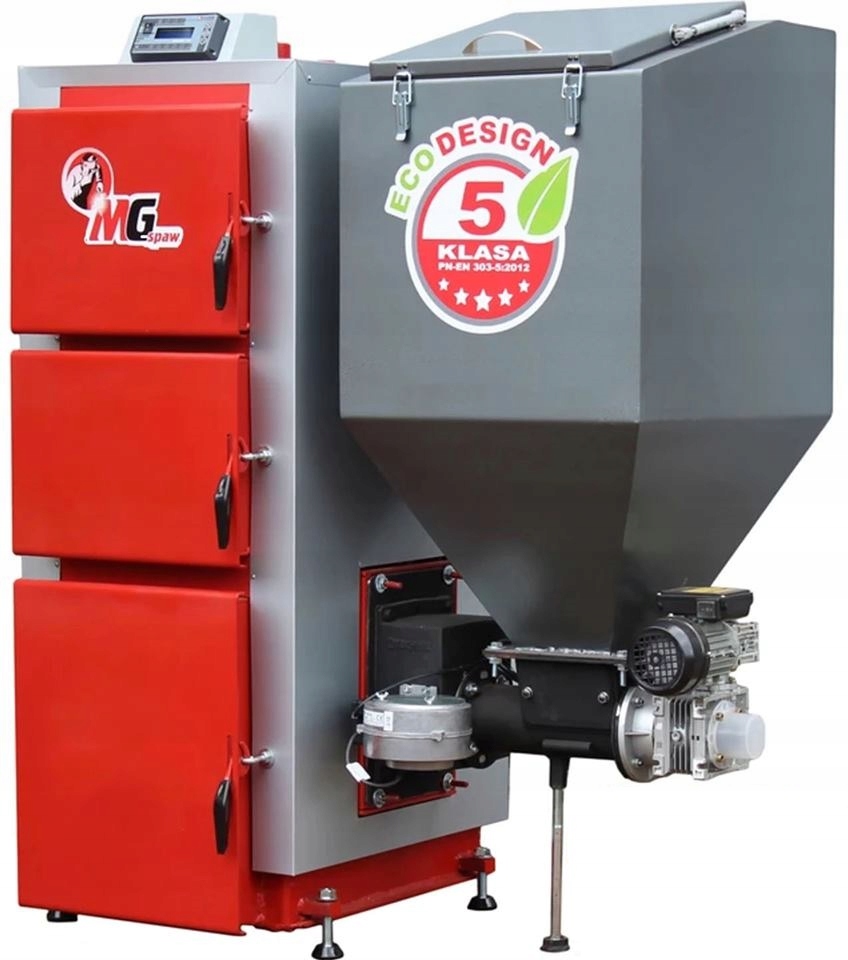

KOCIOŁ "TAURON KL5"

Prezentujemy Państwu kocioł MGspaw "Tauron KL5"  z automatycznym ślimakowym podajnikiem paliwa piątej generacji Technix SV200n+ oraz wyposażony w jeden z najnowocześniejszych sterowników elektronicznych ARGOS PID tzn. automatycznie dobiera pauzę dawki paliwa oraz ilość powietrza, użytkownik nastawia tylko temperaturę kotła!

Niepowtarzalna konstrukcja na polskim rynku:

• SOP-system osuszania paliwa w koszu
• Markowy motoreduktor z biegiem wstecznym
• Boczna unikatowa konstrukcja palnika bez unoszenia opału
• Podajnik piątej generacji Technix SV200n+ z planetarną przekładnią
• 65% konstrukcji palnika jest wykonana z żeliwa
• Bieg wsteczny slimaka
• Kanały poziome bez uciążliwych i nietrwałych płyt ceramiki
• Obsługa 3 pomp,CO, CWU, POMPA
• Sprawność kotła 93%
• Możliwość dopięcia modułu do mieszacza i 1 dod.pompy
• Po rozpaleniu kocioł nie wymaga stałej obsługi przez kilka dni
• Eksploatacja może odbywać się bez wygaszania w sposób ciągły w całym okresie grzewczym
• atestowana blacha o grubości 6mm
• Długa żywotność produktu

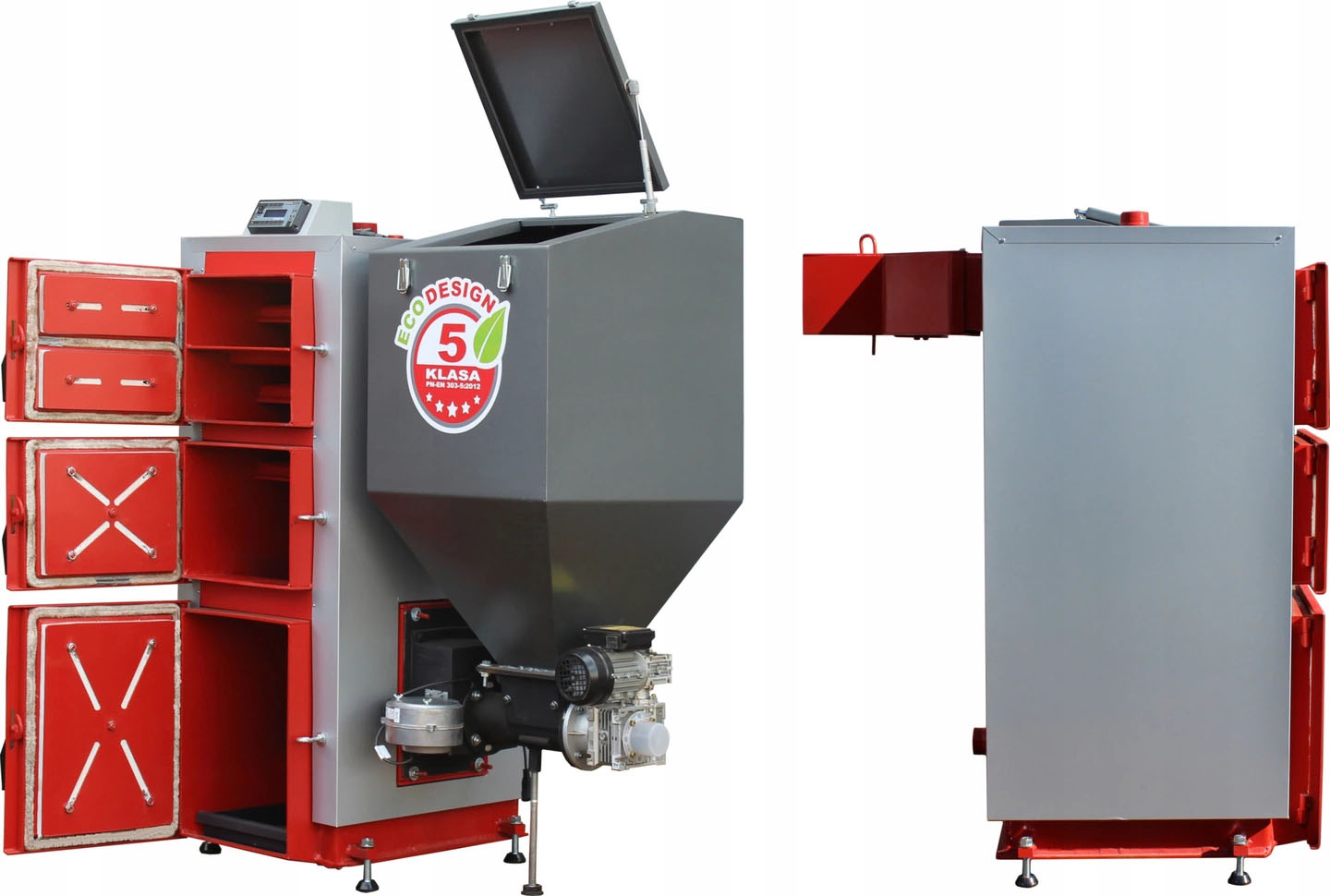

Łatwe czyszczenie

Uproszczona konstrukcja pieca z dużymi, wygodnymi drzwiczkami pozwala nam na łatwe utrzymanie go w czystości, co przekłada się na zwiększenie czasu żywotności kotła i tańsze funkcjonowanie całego systemu grzewczego. Waga kotła to waga stali zużytej na budowę pieca c.o.

Jak powstaje nasz Kocioł c.o - Opis etapów i technologi produkcyjnej kotła MG-SPAW

Przy produkcji naszego kotła C.O korzystamy z najnowocześniejszych technologii i programów, a proces produkcji zaczyna się już w biurze konstrukcyjnym.

Realizacja projektów kotlarskich Dzięki zastosowaniu sprawdzonych programów i technik komputerowych jak i nowoczesnych maszyn sterowanych numerycznie, wykonujemy elementy konstrukcyjne kotła z dużą powtarzalnością, Daje nam przełożenie zarówno na jakość, jak i estetykę piecy.

Dysponujemy wycinarką plazmową stigal i  hypertherm, które umożliwiają precyzyjną obróbkę kotła. Wycinane elementy składowe pieca są następnie kształtowane w procesie zaginania na prasach krawędziowych CNC. Dzięki zaginaniu zostaje ograniczona do minimum ilość połączeń spawanych, co przekłada się na żywotność wykonanego kotła C.O.

Spawaniem poszczególnych elementów kotła CO zajmują się wykwalifikowani spawacze. Duża automatyzacja pozwala na zwiększenie wydajności i jakości produkcji, podniesienie efektywności i połączeń spawanych, co przyczynia się do powtarzalności spoin i dokładności łączeń.

Zespawane ze sobą elementy tworzą korpus kotła, który na ukończeniu poddawany jest dłuższej próbie ciśnieniowej. Jakość spoin i szczelność wymienników są zawsze kontrolowane, co gwarantuje niezawodność i długą żywotność kotła MG-spaw.

W tym samym czasie są wykonywane elementy obudowy kotła, tzw.izolacja cieplna kotła a do ich wycinania stosujemy wykrawarkę i ucinarkę firmy Mazanek.

Kocioł grzewczy, po przejściu kontroli jakości montowany jest na palecie i składowany w magazynie wyrobów gotowych. Tam czeka na swojego nabywcę.

Na początku roku 2017 nasze kotły zostały nagrodzone za jakość prestiżowym certyfikatem w konkursie "Polska Firma Fair Play", nadawanym w programie CIRF.

Parametry kotła

A 1270

B 670

C 1545

D 600

E 1400

F 335

Moc 48kw

Dopuszczalne ciśnienie pracy 1.5 bara

Wymagany ciąg kominowy  20-25 PA

Sterownik ARGOS PID z STB,  wyjściem na 3 pompy

Maks. temp. pracy 80C

Dopuszczalne paliwo Ekogroszek

Wartość opałowa  >28 MJ

Masa maks. załadunku paliwa do zbiornika 180 kg

Pojemność wody w kotle 186 L

Min. temp. pracy 40C

Powierzchnia grzewcza kotła 4,6 m2

Komora rozprężna spowalniająca gorące spaliny i logotyp najnowszej technologi 5 klasy i EcoDesign.

1.Króciec powrotu GZ 1,5"

2.Króciec zasilania GZ 1,5"

3.System osuszania i wyrównywania ciśnienia w koszu

4.czujnik od sterownika

5.Mufka GW 3/4"(np.Termometr)

6.Kosz

7.Napęd-Motoreduktor z przekładnią planetarną

8.Mufka na kranik GW 3/4"

NAJNOWOCZEŚNIEJSZY PALNIK TECHNIX SV200n+

Bieg wsteczny i konstrukcja Antyblok. Bardzo krótki ślimak 45-70 cm. Boczny wypych paliwa.Brak zrywania zawleczki i robienia się spieków.

Podajnik jest integralną częścią kotła centralnego ogrzewania z automatycznym dozowaniem paliwa. Paliwo za pomocą ślimaka podawane jest z zasobnika (kosza) do palnika. Spalanie następuje w specjalistycznym opatentowanym palenisku piątej generacji. Do napędu ślimaka służy motoreduktor składający się z silnika oraz reduktora.

Wszystkie zastosowane rozwiązania zostały zastrzeżone oraz zgłoszone do Urzędu Patentowego.

1. Konstrukcja palnika 65% wykonana z specjalnego żeliwa
2. system równomiernego oraz bezciśnieniowego rozprowadzania powietrza w komorze spalania system przepustnic powietrznych oraz wymuszonego obiegu powietrza dookoła paleniska zapewniające podgrzewanie powietrza
3. zamknięta komora spalania z powietrzem pierwotnym oraz wtórnym
4. najnowsze rozwiązanie ślimaka zapobiegające kruszeniu opału oraz mniejsze obciążenie siły przesuwu
5. rodzaj paliw ekogroszek/ +50% miał/pellet/mieszanki miału/zboże
6. bardzo wysoka wydajność
7. piąta klasa energetyczna
8. SOP- system osuszania paliwa w koszu
9. markowy motoreduktor z biegiem wstecznym
10. Palnik rozkręcany w połowie(łatwość montażu w kotłowni
11. Unikatowa konstrukcja szczelin napowietrzających Integra SliT
12. Krótki ślimak 45-70cm który nie wchodzi bezpośrednio w palenisko.

STEROWNIK ARGOS PID

ARGOS PID jest najnowszym sterownikiem przeznaczonym do kotłów na paliwa stałe z podajnikiem ślimakowym. Sterownik obsługuje podajnik, dmuchawę, pompę obiegową c.o., pompę ciepłej wody użytkowe oraz pompę cyrkulacyjną.

Sterownik steruje niezależnie dwoma procesami:

a) regulacją temperatury z płynną modulacją mocy

b) regulacją procesu spalania

Algorytm PID - posiada funkcję elastycznego spalania, która ogranicza do minimum konieczność kontaktu użytkownika z urządzeniem. Sterownik z algorytmem PID załącza kocioł na taką moc, jaka jest aktualnie potrzebna do utrzymania zadanej temperatury. Kocioł grzeje przez cały czas, nie ma przestojów, nie ma również gwałtownych zmian temperatury w kominie oraz w komorze spalania. Temperatura wody wyjściowej jest stabilna. Regulacja mocy kotła odbywa się Z krokiem 1%, czyli minimalna moc kotła to 3% (jest to stan podtrzymania ognia) aż do maksymalnej mocy czyli 100%

Sterownik automatycznie dobiera pauzę dawki paliwa oraz ilość powietrza, użytkownik nastawia tylko temperaturę kotła!

W okresie letnim możliwe jest włączenie trybu "tylko CWU" czyli tylko ciepła woda użytkowa bez ogrzewania pomieszczeń.

Idealnie dobrany kocioł będzie służył niezawodnie i oszczędnie przez wiele lat od jego zakupu!!!!

Podczas zakupu kotła należy pamiętać o dobrym dopasowaniu do warunków cieplnych. Moc kotła należy dobrać w odpowiedni sposób w zależności od potrzeb budynku, który chcemy ogrzewać. Otrzymanie optymalnych warunków pracy całego systemu grzewczego pozwala na wydłużenie jego trwałości oraz poprawę wydajności, co w bezpośredni sposób wiąże się także ze zużyciem paliwa. Uwzględniaj zawsze izolacje budynku, przekrój rur, ilość wody i zbiornik C.W.U.

Zapotrzebowanie na ciepło oblicza się na podstawie powierzchni domu oraz strat ciepła, jakie generują okna, ściany, dach czy położenie budynku. Wskaźnik obliczenia strat ciepła wynosi:

• ok. 130 – 200 W/m2 w starych domach bez izolacji cieplnej,
• ok. 90 – 110 W/m2 w starszych domach z lat 80. i 90.,
• ok. 50-70 W/m2 w nowych domach, dobrze zaizolowanych, z energooszczędnymi oknami.

Uwaga: Kocioł nasz może być warunkowo montowany również w układzie zamkniętym jednak należy wtedy zamontować urządzenie do odprowadzania nadmiaru ciepła z pieca. Tylko za zgodą producenta. Poniżej znajdą Państwo wymagane normy:

• PN-B-02440:1976 „Zabezpieczenie urządzeń ciepłej wody użytkowej. Wymagania." PN-B-02413:1991 „Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu otwartego. Wymagania."PN-B-02414:1999 „Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu zamkniętego z naczyniami wzbiorczymi przeponowymi . Wymagania."PN-B-02415:1991 „Ogrzewnictwo i ciepłownictwo. Zabezpieczenie wodnych zamkniętych systemów ciepłowniczych. Wymagania."PN-B-02416:1991 „Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu zamkniętego przyłączonych do sieci cieplnych. Wymagania."PN-EN 12831:2006 „Instalacje ogrzewcze w budynkach. Metoda obliczenia projektowego obciążenia cieplnego."PN-B-02421:2000 „Ogrzewnictwo i ciepłownictwo. Izolacja cieplna przewodów, armatury i urządzeń. Wymagania i badania odbiorcze."PN-B-02411: 1987 „Ogrzewnictwo. Kotłownie wbudowane na paliwo stałe.

ENERGOOSZCZĘDNA POMPA OBIEGOWA WODY DO PIECA C.O. ECO 25-60/180  S      L&M POLSKA

POMPA BEZPŁATNIE

Energooszczędna, elektroniczna pompa obiegowa spełniająca wymogi właściwe dla pomp klasy energetycznej A.

Pompa obiegowa L&M serii +ECO jest wyposażona w silnik z magnesami trwałymi i regulator różnicy ciśnień, które automatycznie i stale dostosowują wydajność pompy w celu zaspokojenia rzeczywistych potrzeb systemu.

Panel sterowania pompą został umieszczony na szczycie silnika, co ułatwia obsługę przez użytkownika. Na jego tarczy wyświetlany jest bieżący pobór energii elektrycznej.

W komplecie z pompą znajduję się komplet śrubunków oraz uszczelek  wraz z adapterem i przewodem zasilającym.

Pompa posiada 7 trybów pracy:

• AUTO - (ustawienie fabryczne) automatyczne dostosowanie ciśnienia i wydajności pompy do zapotrzebowania ze strony instalacji. W większości przypadków można uruchomić pompę bez konieczności wprowadzania jakichkolwiek regulacji i automatycznie dostosować ją do aktualnych potrzeb systemu. Praca w tym trybie pozwala na optymalne zużycie energii.
• PP2 - wyższy poziom charakterystyki proporcjonalnej ciśnienie-wydajność. Tryb zalecany w przypadkach, kiedy w trybie "Auto" wydajność pompy jest niewystarczająca.
• PP1 - niższy poziom charakterystyki proporcjonalnej ciśnienie-wydajność. Tryb zalecany w przypadku, kiedy w trybie "Auto" wydajność pompy jest zbyt wysoka.
• CP2 - wyższy poziom charakterystyki utrzymujący stałą wysokość podnoszenia pompy niezależnie od wydajności
• CP1 - niższy poziom charakterystyki utrzymujący stałą wysokość podnoszenia pompy niezależnie od wydajności
• I, II,  - tryby ręczne utrzymujące stałą wysokość

ZASTOSOWANIE:

Pompa obiegowa serii ECO najlepiej nadaje się do następujących systemów:

• Stałotemperaturowy system grzewczy o zmiennym przepływie
• System grzewczy o zmiennej temperaturze rurociągu
• System ogrzewania z trybem nocnym
• System klimatyzacji
• System obiegu przemysłowego
• System domowego CO i domowy system CWU.

PARAMETRY TECHNICZNE

• Klasa energetyczna: A  5W - 45W
• Długość montażowa 180 mm
• Średnica śrubunek: 1 1/2"
• Max. ciśnienie pracy: 10 bar (1 MPa)
• Wysokość podnoszenia do MAX  6 m
• Stopień ochrony: IP44
• Głośność pompy: poniżej 43dB
• Maksymalna temperatura cieczy: 90 stopni C

DO ZAKUPIONEGO PIECA OTRZYMUJESZ NOWOCZESNY, BEZPRZEWODOWY

TERMOSTAT POKOJOWY BEZPŁATNIE

Termostat został zaprojektowany do uruchamiania systemów ogrzewania. Sterowanie może się odbywać ręcznie lub za pomocą programowalnych cykli. W tym modelu odbywa się to bezprzewodowo. Komunikacja radiowa pozwala na łatwe sterowanie z dowolnego miejsca naszego domu. W zestawie polska instrukcja obsługi.

Funkcje:

Duży podświetlany, czytelny wyświetlacz.

Kompaktowe rozmiary termostatu i odbiornika

Proste sterowanie.

Programowalne 4 cykle każdego dnia.

Tryb otwartego okna

Wyświetlacz pokazuje ustawioną i zmierzoną temperaturę oraz czas.

Urządzenie posiada również możliwość zamocowania na ścianie lub innej powierzchni lub postawienia na dołączonych nóżkach.

Wraz z kotłem c.o z podajnikiem utrzymują Państwo:

• sterownik ARGOS PID z instrukcją,
• pompe energooszczedna bezpłatnie
• aluminiowy wentylator nadmuchowy z instrukcją
• DTR-dokumentacja techniczno-ruchowa z instrukcją
• szuflada popielnika,
• kosz zasypowy,

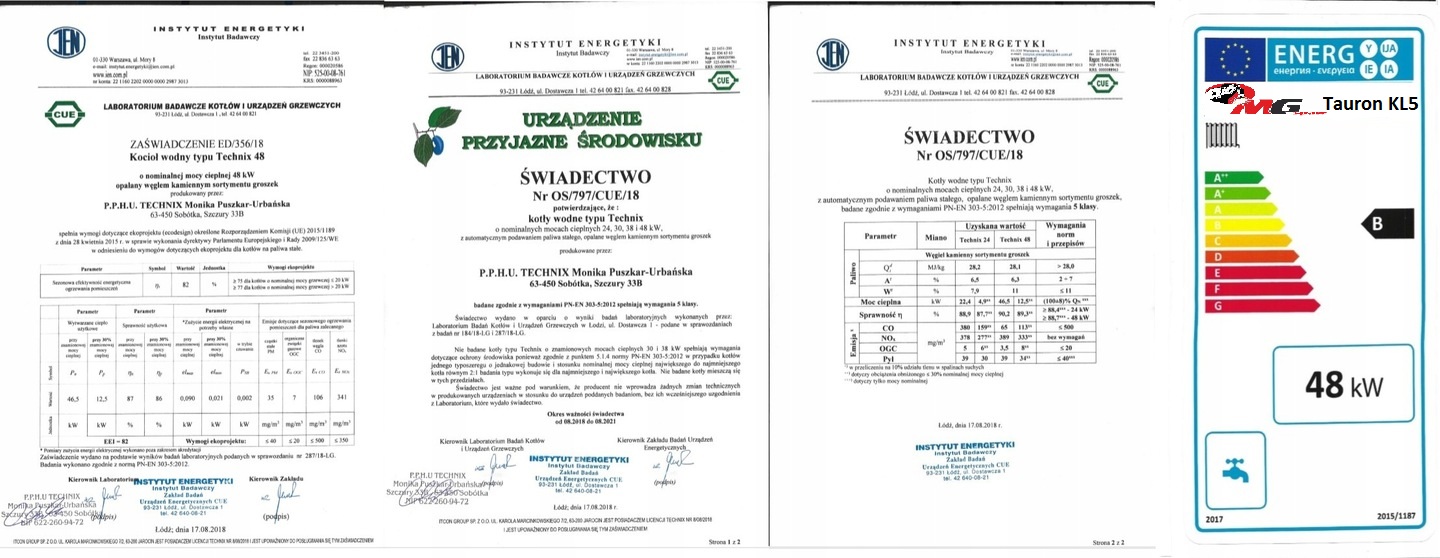

• certyfikat klasy 5 oraz ECODESIGN,
• dowód zakupu
• euro-paleta

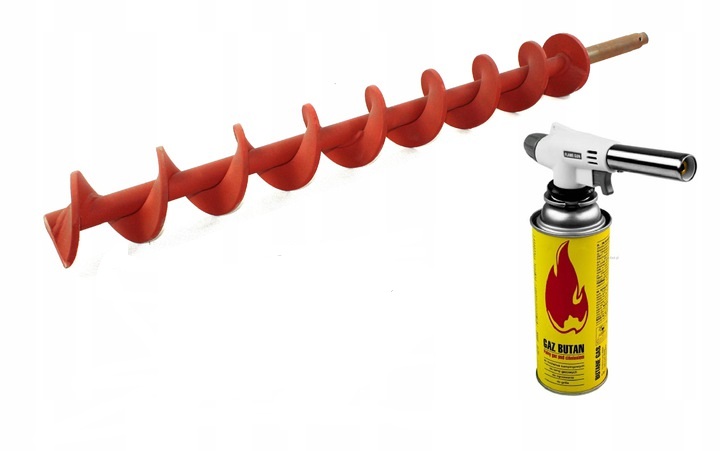

• palnik gazowy ułatwiający rozpalanie kotła
• zapasowy ślimak do podajnika SV200n+
