APARAT NAWIEWNY - TURBINA KOMINKOWA

KOMPLETNY ZESTAW Z AUTOMATYCZNYM BYPASSEM I FILTREM POWIETRZA

DARCO BANAN 2

GŁÓWNE CECHY:

• WYSOKA WYDAJNOŚĆ - 600 m3/h
• MOC SILNIKA - 80 W
• ŚREDNICA PRZYŁĄCZY - 148 mm (do kanału 150 mm)
• AUTOMATYCZNY BYPASS
• WBUDOWANY FILTR POWIETRZA
• MAX TEMP. OTOCZENIA -  50 ºC
• MAX TEMP. ZASILAJĄCEGO POWIETRZA - 150 ºC
• GŁOŚNOŚĆ - 65 dB
• ZASILANIE -  230 V / 50 Hz
• WBUDOWANY TERMOSTAT - ZAKRES 10÷150 °C
• STOPIEŃ OCHRONY - IP20
• MATERIAŁ - BLACHA OCYNKOWANA
• RENOMOWANY PRODUCENT - Darco

PRZEZNACZENIE:

Aparat nawiewny AN z bypassem i filtrem BAN przeznaczony jest do rozprowadzenia ciepłego powietrza (max do 150 °C) z kapy nad paleniskiem kominkowym do pomieszczeń mieszkalnych.Posiada odizolowany termicznie i akustycznie wentylator nadmuchujący powietrze oraz termostat o zakresie nastaw od 10 ÷ 150 °C. Gdy temperatura w kapie kominka osiągnie nastawioną wartość aparat uruchamia się automatycznie wymuszając przepływ ciepłego powietrza, poniżej tej temperatury aparat samoczynnie się wyłącza (np. gdy w kominku się nie pali).

SILNIK

Wentylator wyposażony jest w jednofazowy silnik na łożyskach kulkowych. Dodatkowo w komorze silnika zastosowano na jego osi aluminiowe śmigło, które odprowadza ciepło wytwarzane przy pracy silnika, co zapobiega powstawaniu wysokiej temperatury w pobliżu zespołu łożyskowego i uzwojenia.Dla ochrony przed przeciążeniem, wentylatory wyposażone są w termo zabezpieczenie (bezpiecznik termiczny). Klasa ochrony silnika: IP X2.

REGULACJA PRĘDKOŚCI

Możliwe jest płynne regulowanie obrotów silnika poprzez zastosowanie regulatora obrotów.

Regulatory dostępne są na naszych innych aukcjach.

BUDOWA WENTYLATORA

1. Filtr metalowy
2. Bypass
3. Aparat nawiewny
4. Termostat
5. Zawór zwrotny

ZASADA DZIAŁANIA BYPASSU

I. Temperatura w kapie kominka poniżej temperatury nastawionej na termostacie (zalecana 40 °C) - silnik aparatu nie pracuje !

II. Temperatura w kapie kominka od 40 do 70 °C - silnik aparatu pracuje - ciepłe powietrze przepływa wg wskazania żółtymi strzałkami !

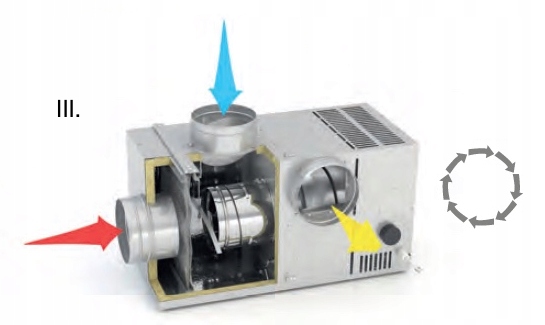

III. Temperatura w kapie kominka jest wysoka od 70 do 180 °C - silnik aparatu pracuje - chłodne powietrze zasysane jest od góry (strzałka niebieska) poprzez uchyloną przepustnicę bypassu.

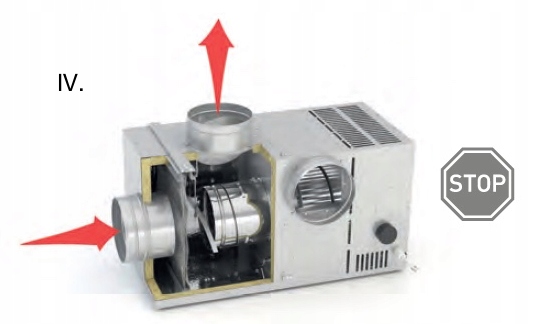

IV. Aparat nawiewny nie pracuje (silnik nie działa np. z powodu braku prądu) - gorące powietrze wyrzucane jest przez otwartą przepustnicę bypassu. Zawór zwrotny nie pozwala przepływać gorącemu powietrzu w kierunku komory silnika.

WYMIARY [mm]

MONTAŻ

W żadnym przypadku aparatu nie wolno montować w kapie kominka,

• zabrania się zabudowy aparatu nawiewnego materiałami izolacyjnymi (komora przepływowa aparatu jest izolowana),
• aparat należy umieścić w miejscu łatwo dostępnym, w którym będzie zapewniony dopływ powietrza dla odpowiedniej wentylacji silnika,
• aparatu nie należy montować w pomieszczeniach o dużej, nienaturalnej wilgotności oraz w miejscach, gdzie może dojść do zalania wodą,
• nie wolno załączać aparatu, jeśli w aparacie lub w przewodach rozprowadzających ciepło znajdują się zanieczyszczenia lub jakiekolwiek przedmioty i ciecze,
• nie wolno załączać aparatu przy dużym zapyleniu pomieszczenia, w którym znajduje się kominek np. podczas budowy kominka i cięcia piłą elementów z kamienia.

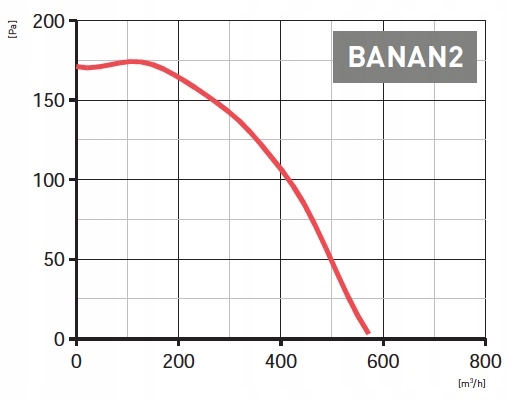

DANE TECHNICZNE I CHARAKTERYSTYKA PRZEPŁYWU

• Wydajność maksymalna - 400 m3/h
• Moc maksymalna - 80 W
• Napięcie zasilania - 230 V / 50 Hz
• Natężenie - 0,4 A
• Bezpiecznik - 1 A; 250 V~topikowy szybki; 20x5 mm
• Ciśnienie akustyczne - 65 dB
• Zakres nastaw termostatu - 10÷150 °C
• Temperatura otoczenia - < 50 °C
• Max. temperatura czynnika - 150 °C
• Wymiary gabarytowe (dł./szer./wys.) - 597x316x375 mm
• Waga - 11,00 kg

SCHEMAT PODŁĄCZENIA DODATKOWYCH ELEMENTÓW DO APARATU NAWIEWNEGO - DOSTĘPNE NA NASZYCH INNYCH AUKCJACH

Oznaczenia na schemacie:

1. Baypass termostatyczny lub filtr powietrza
2. Automatyczny regulator obrotów ARO z cyfrowym wyświetlaczem temperatury
3. Regulator obrotów silnika RT
4. Termostat zewnętrzny
5. Aparat nawiewny AN
