SAS VERMO 20 kW

Kotły typu VERMO produkowane przez Zakład Metalowo-Kotlarski SAS są uniwersalnym sposobem na efektywne ogrzanie małych przestrzeni jak na przykład dom jednorodzinny. Spełniają najbardziej restrykcyjne wymagania ekologiczne np. Ecodesign. Posiadają również świadectwo badań potwierdzające spełnienie wymagań klasy 5 (najwyższej) wg normy PN-EN 303-5:2012 wydawane przez akredytowane laboratoria.

Zastosowanie:

Kotły mogą być stosowane do ogrzewania domów jednorodzinnych, mniejszych ośrodków wypoczynkowych, pawilonów handlowych, usługowych, gastronomicznych, warsztatów i innych tego typu obiektów - budynków o powierzchni 100 - 180 m2, zależnie od stopnia ocieplenia. Przeznaczone do wodnych instalacji centralnego ogrzewania, a ich niewielkie wymiary umożliwiają montaż i eksploatację w małej kotłowni.

Zalety:

• Ekologia - SAS VERMO to nowoczesne urządzenie spełniające najbardziej restrykcyjne normy Unii Europejskiej. Duża sprawność i nowatorskie rozwiązania pozwoliły uzyskać Certyfikat Ecodesign oraz 5 klasę (najwyższą) w zakresie sprawności cieplnej oraz emisji zanieczyszczeń.
• Łatwa codzienna obsługa - wyposażony w dodatkowe przepustnice powietrza i wyczystki poprawiające wygodę użytkowania, posiada także bardzo pojemną komorę zasypową, co zwiększa odstęp czasu pomiędzy kolejnymi uzupełnieniami opału.
• Zwarta i ekonomiczna konstrukcja- Niewielkie wymiary kotła umożliwiają montaż i eksploatację nawet w małych kotłowniach. Dodatkową zaletą kotła jest izolacja otworów rewizyjnych, ograniczająca straty ciepła. Istnieje także możliwość doposażenia kotła w wentylator wyciągowy poprawiający odbiór spalin przez komin.
• Wysoka wydajność - Jest to kocioł dolnego spalania, co zwiększa jego wydajność na tle innych kotłów. Elementy ceramiczne i turbulatory spalin ograniczają emisję pyłów oraz zwiększają sprawność kotła. Kocioł wyposażony jest w miarkownik ciągu, termometr, kratkę zabezpieczającą żar przed wysypaniem, przegrodę izolującą.
• Paliwo - paliowo wykorzystywane w kotle VERMO to węgiel kamienny
• Wytrzymałe materiały - Kocioł SAS Varmo jest wykonany z wysokiej jakości, atestowanych, kotłowych blach stalowych  P265GH o grubości 6 mm. Zwiększa to wytrzymałość kotła, i umożliwia korzystanie z niego przez lata.

Budowa

Palenisko kotła stanowi dolna część komory zasypowej wraz z elementami ceramicznymi zamontowanymi (pionowo) w celu utrzymania odpowiednich warunków spalania paliwa. Panele ceramiczne w tylnej części kotła tworzą rodzaj palnika, przez który w czasie spalania przemieszcza się płomień powstały ze spalania odgazowanego paliwa. Poprzez boczne otwory umiejscowione w tylnym kanale nad palnikiem dostarczany jest strumień powietrza wtórnego.

Powietrze dostarczane jest poprzez uchylną klapkę w drzwiczkach zasypowych. Dodatkowo palenisko wyposażone jest w ruszty wodne stanowiące jednolitą całość z wymiennikiem. Natomiast między rusztami wodnymi znajdują się żeliwne ruszty ruchome. Pod wymiennikiem ciepła, na całym jego przekroju znajduje się komora wraz z drzwiczkami popielnikowymi. W celu zmniejszenia strat ciepła oraz zabezpieczenia przed nadmiernym wzrostem temperatury zewnętrznych powierzchni kotła zastosowano niepalne materiały izolacyjne. Powierzchnia wymiennika ciepła jest izolowana od otoczenia za pomocą poszycia zewnętrznego z cienkościennych blach stalowych malowanych proszkowo pod którymi umieszczono izolację termiczną z bezazbestowej, niepalnej wełny mineralnej.

Drzwiczki paleniskowe, zasypowe oraz wyczystne posiadają wielowarstwową budowę z wykorzystaniem materiału izolacyjnego który ogranicza straty ciepła. Zastosowano dodatkową przegrodę żarową w drzwiczkach zasypowych oraz kratę zabezpieczającą żar w drzwiczkach paleniskowych.

Parametry techniczne:

• Moc: 20 kW
• Rodzaj paliwa: węgiel sortymentu orzech,
• Masa: 390 kg,
• Klasa efektywności energetycznej: B,
• Powierzchnia grzewcza wymiennika: 2,0 m2,
• Sprawność cieplna: 88,8 %,
• Zużycie węgla przy pracy z mocą nominalną: 2,7 kg/h,
• Pojemność komory paleniskowej: 36 litrów - 31 kg węgla sortymentu orzech,
• Pojemność wodna kotła: 91 litry,
• Maksymalne dopuszczalne ciśnienie robocze: 1,5 bar,
• Króćce zasilania i powrotu: 1 1/4'',
• Minimalny przekrój komina: 180 x 180 mm lub Ø200 mm,
• Minimalna wysokość komina: 8 m,
• Wymagany zbiornik akumulacyjny (bufor) - minimalna bezpieczna pojemność: 1500 litrów.

Schemat konstrukcji

1. Obudowa kotła                                                                           17. Czopuch
2. Płaszcz wodny                                                                             18. Króciec montażowy zaworu bezpieczeństwa
3. Izolacja termiczna                                                                      19. Króciec wody - zasilanie
4. Otwór dystrybucji powietrza wtórnego                                  20. Termometr analogowy
5. Króciec wody – powrót                                                              21. Drzwiczki wyczyste górne
6. Panele ceramiczne                                                                     22. Dopływ powietrza pierwotnego
7. Ruszt wodny                                                                                23. Drzwiczki zasypowe
8. Ruszt żeliwny (ruchomy)                                                            24. Wyczystka boczna
9. Kratka zabezpieczająca żar                                                       25. Dźwignia ruszt ruchomy
10. Komora paleniskowa                                                                 26. Drzwiczki paleniskowe
11. Przegroda zabezpieczająca (drzwiczki zasypowe)                 27. Klapka dozująca powietrze (tryb rozpalania)
12. Klapka „krótkiego” obiegu                                                         28. Drzwiczki popielnika
13. Miarkownik ciągu powietrza                                                     29. Stopki regulacyjne *)
14. Miejsce montażu wentylatora wyciągowego *                       30. Króciec spustowy
15. Wyczystka czopucha                                                                   31. Króciec montażowy zabezpieczenia termicznego z kapilarą **
16. Przepustnica

* wentylator wyciągowy nie stanowi wyposażenia standardowego kotła, w przypadku ciągu kominowego niższego niż wymagany przez producenta (patrz. parametry techniczno-eksploatacyjne) należy zamontować urządzenie wspomagające przepływ spalin

** zabezpieczenie termiczne przed przegrzanie (np. Regulus typ BVTS) nie stanowi wyposażenia standardowego kotła

*) w przypadku zastosowania stopek regulacyjnych wymiar zwiększa się od min.29mm do max. 56mm

Wymiary:

• A - 1190 mm
• A1 - 770 mm
• B - 550 mm
• B1 - 460 mm
• H *) - 1420 mm
• H1 *) - 1390 mm
• H2 *) - 300 mm
• H3 *) - 1120 mm

*) W przypadku zastosowania stopek regulacyjnych wymiar zwiększa się od min.29mm do max.56mm

Wymiary komory paleniskowej:

• C - (głębokość) - 310 mm
• D - (wysokość) - 380 mm

Montaż

Montaż kotła powinien być wykonany przez wykwalifikowany personel z uprawnieniami (osoba wyspecjalizowana, posiadająca odpowiednie przeszkolenie oraz uprawnienia do wykonywania prac konserwacyjnych i naprawczych). Obowiązkiem instalatora jest szczegółowe zaznajomienie się z produktem, jego funkcjonowaniem oraz sposobem działania układów zabezpieczających.

Przed przystąpieniem do podłączenia kotła do instalacji grzewczej, bezwzględnie, należy dokładnie zapoznać się z Dokumentacją Techniczno-Rozruchową.

Paliwo

Paliwem do kotłów grzewczych typu SAS VARMO jest węgiel kamienny do celów energetycznych. Paliwo to gwarantuje uzyskanie deklarowanej mocy. Właściwy dobór typu i gatunku węgla gwarantuje nie tylko oszczędność w zużyciu opału (skutecznie spalanie paliwa), ale także zmniejsza nakład czasu przy obsłudze kotła.

Wyposażenie:

• miarkownik ciągu powietrza,
• termometr,
• kratka zabezpieczająca żar,
• przegroda zabezpieczająca,
• panele ceramiczne,
• dźwignia ruszt ruchomych,
• komplet narzędzi do obsługi kotła,
• komplet stopek regulacyjnych

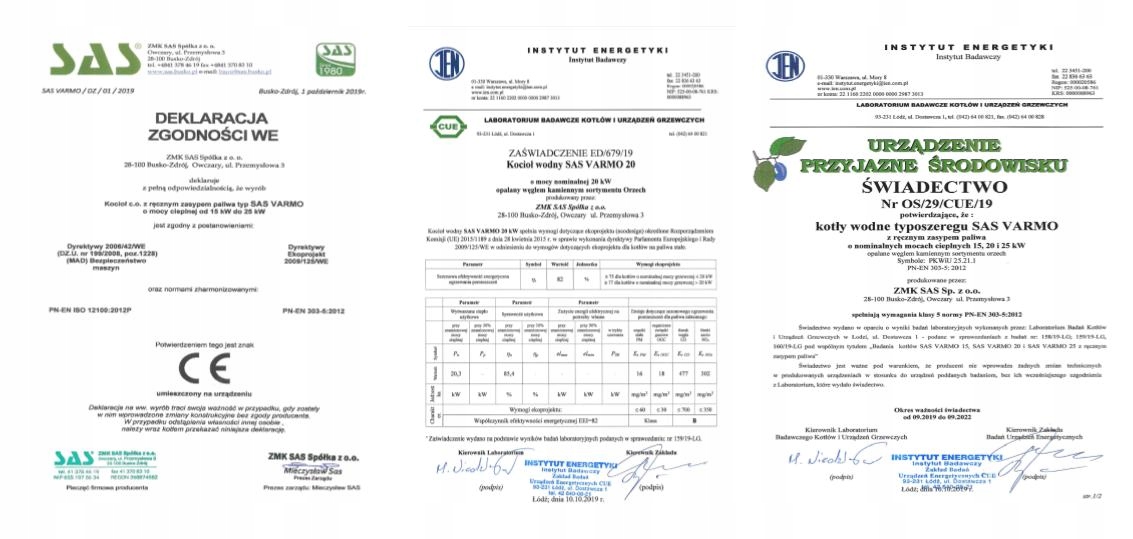

Certyfikaty:

• Znak CE
• Świadectwo Nr OS/29/CUE/19 potwierdzające spełnianie wymogów klasy 5 wydane przez Instytut Energetyki Instytutu Badawczego Zakładu Badań Urządzeń Elektrycznych CUE Łodzi
• EcoDesign dla mocy 20kW, kocioł spełnia wymogi dotyczące ekoprojektu Rozporządzeniem Komisji (UE) 2015/1189 z dnia 28 kwietnia 2015 r. w sprawie wykonania dyrektywy Parlamentu Europejskiego i Rady 2009/125/WE w odniesieniu do wymogów dotyczących ekoprojektu dla kotłów na paliwa stałe.

Pozostałe informacje

• oferta sprzedaży dotyczy 1 szt. kotła SAS VERMO 20 kW
• oferujemy pomoc w  doborze właściwego rozmiaru kotła

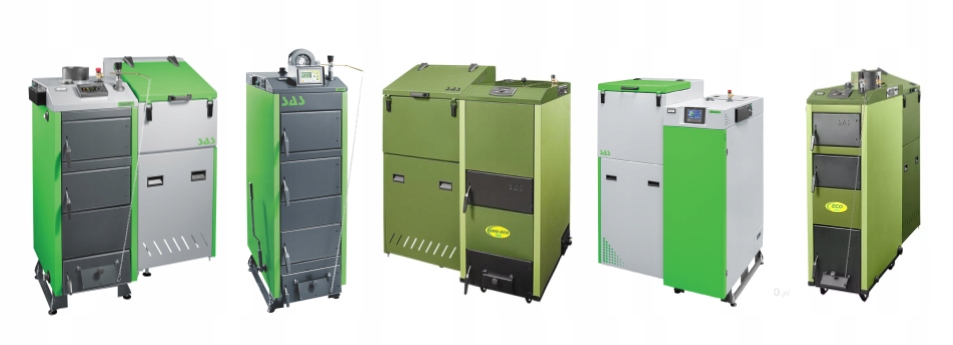

• na naszej stronie dostępne są również inne kotły firmy SAS
• oferujemy możliwość doboru odpowiednich akcesoriów do zakupu
• istnieje możliwość dostarczenia towaru na adres inny niż firmow
