WKŁAD KOMINKOWY POWIETRZNY ŻELIWNY

ZUZIA ECO 12 W ZESTAWIE

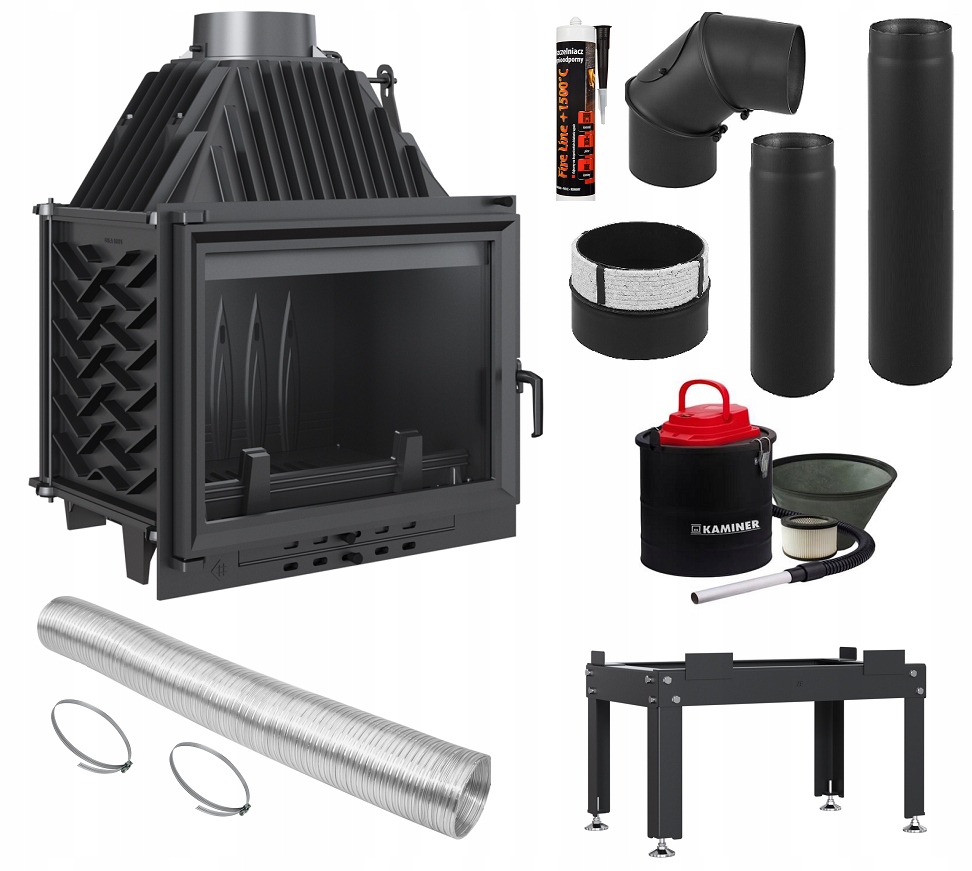

ZESTAW ZAWIERA :

1. Wkład kominkowy powietrzny ZUZIA ECO 12 - 1 szt.
2. Podstawa pod wkład – 1 szt.
3. Rura stalowa 1 m fi 200 – 1 szt.
4. Rura stalowa 0,5 m fi 200 – 1 szt.
5. Kolano stalowe nastawne 200/90 st. – 1 szt.
6. Przejście do komina ceramicznego 200/200 -1 szt.
7. Silikon uszczelniający – 1 szt.
8. Flex fi 125- 1 szt.
9. Opaska zaciskowa -2 szt.
10. Odkurzacz kominkowy (separator) – 1 szt.

WKŁAD KOMINKOWY POWIETRZNY ŻELIWNY

ZUZIA 12 ECO

PRODUCENT: KRATKI.PL

Informacje o produkcie:

• wkład wykonany z żeliwa
• wkład spełnia EKOPROJEKT
• minimalna grubość żeliwa 8 mm
• zakres mocy grzewczej od 6 do 15,5kW
• KLASA ENERGETYCZNA A
• Idealny do pomieszczeń do 120 m2
• posiada ruszt i popielnik, co ułatwia utrzymanie wkładu w czystości
• system czystej szyby (kierownica powietrza) ogranicza osadzanie sadzy
• wbudowany deflektor, który wydłuża drogę spalin
• system zimnej klamki, umożliwia zdjęcie klamki w momencie palenia w kominku
• wbudowany szyber reguluje siłę ciągu komina
• wbudowany dolot powietrza
• front wyposażony jest w ceramikę żaroodporną wytrzymująca temperaturę do 660°C.

WKŁAD ZAWIERA:

• dolot powietrza z zewnątrz
• system czystej szyby
• system zimnej klamki
• szyber
• deflektor
• ruszt
• popielnik

Dane techniczne

Moc nominalna (kW) 12,0

Zakres mocy grzewczej (kW) 6.0 - 15.5

Sprawność cieplna (%) 81,0

Średnica wylotu spalin (mm) 200

Spełnia kryteria EKOPROJEKTU Tak

Przeznaczony do rekuperacji Nie

Rodzaj paliwa zalecane sezonowane drewno liściaste o wilgotności ≤20%

Waga (kg) 155,0

Emisja CO (przy 13% O 2 ) ≤ podawana w % 0,09

Temperatura spalin (℃) 240,0

Max długość polan (cm) 50

Emisja pyłków (pył) (mg/Nm3) 16,0

Zgodność z normą BImSchV 2 Tak

Współczynnik efektywności energetycznej EEI 106,71

Minimalne wymagane pole czynne kratek wylotowych (cm2) ≥900

Minimalne wymagane pole czynne kratek wlotowych (cm2) ≥700

Rodzaj przeszklenia proste

Otwieranie drzwi w lewo

Materiał wykonania żeliwo, stal

Szerokość (cm) 65,20

Wysokość (cm) 83,30

Głębokość (cm) 45,30

Dolot powietrza Tak

Wyłożenie komory spalania Nie

Popielnik Tak

Ozdobna szyba typu glass Nie

KRATKI WENTYLACYJNE DO MODELU ZUZIA 12 ECO

• Minimalne wymagane pole czynne kratek wylotowych (cm2)≥900
• Minimalne wymagane pole czynne kratek wlotowych (cm2)≥700

UWAGA: Aby wkład służył latami należy dokupić dobre kratki!

RYSUNEK TECHNICZNY

Zalety

Urządzenia z serii ZUZIA ECO to wkłady kominkowe o przestronnej żeliwnej komorze spalania, wyposażone dodatkowo od zewnętrznej strony w gęsto rozmieszczone radiatory. Dzięki zastosowaniu takiego rozwiązania powierzchnia oddawania ciepła do otoczenia jest dużo większa. Zwiększa to tym samym masę samego urządzenia. Wkład posiada system dopalania spalin, który wraz z innymi rozwiązaniami technicznymi wpływa na bardzo dobre parametry spalania, dzięki którym urządzenie spełnia surowe wymagania Ekoprojektu.

BEZPIECZEŃSTWO NA NAJWYŻSZYM POZIOMIE

Żeliwny front wkładu wyposażony w ceramikę żaroodporną wytrzymującą temperaturę do 660°C.

WYGODNE UŻYTKOWANIE

Urządzenie wyposażone jest dodatkowo w system czystej szyby - dzięki tzw. kurtynie strumień powietrza rozprowadzany jest równomiernie, omiata szkło i ogranicza do minimum osadzanie się na nim sadzy. Pozwala to utrzymać efektowny i czysty wygląd szyby przez długi czas.

Utrzymanie wkładu w czystości jest łatwiejsze dzięki zamontowanemu rusztowi oraz pojemnikowi, w którym gromadzi się popiół. Dodatkowo wkład posiada wyjmowany płotek, który zabezpiecza przed wypadnięciem drewna z paleniska oraz ułatwia czyszczenie kominka.

MAKSYMALNE WYKORZYSTANIE ENERGII

Dopalanie cząstek opału następuje dzięki deflektorowi, który wydłuża drogę spalin. Proces ten podnosi również efektywność spalania oraz gwarantuje lepsze wykorzystanie energii, a tym samym minimalizuje emisję szkodliwych substancji do atmosfery.

Urządzenie posiada potrójny system dopowietrzania komory spalania, dzięki temu spalanie drewna we wkładzie jest ekologiczne, a co najważniejsze ekonomiczne.

Dostarczanie powietrza pierwotnego do wkładu odbywa się z zewnątrz, dzięki wbudowanemu króćcowi dolotu powietrza fi 125 mm. Króciec dolotu powietrza znajduje się w podłodze wkładu.

Powietrze wtórne dostarczane jest otworami znajdującymi się w tylnej ścianie paleniska tworząc tzw. system dopalania spalin. Odpowiada on za spalanie gazów i ograniczenie emisji szkodliwych substancji do środowiska. Podnosi sprawność kominka, przez co urządzenie osiągają bardzo niskie parametry emisji CO (niska emisja CO).

EKOLOGICZNE SPALANIE

Dzięki swojej budowie oraz potrójnemu systemowi dopowietrzenia komory spalania wkład spełnia wymagania Ekoprojektu.

ZALECANE PALIWO

Polana drzew liściastych typu: buk, grab, dąb, olcha, brzoza, jesion, itp. o wymiarach polan lub szczap: długości ok. 30 cm i obwodzie od ok. 30 cm do 50 cm- wilgotność drewna używanego do opalania urządzenia nie powinna przekraczać 20%.

KRATKI WENTYLACYJNE

Aby kominek działał poprawnie i miał odpowiednią wentylację wymagane są odpowiednie kratki (patrz: pole czynne kratek).

ROZPALANIE

Podpalamy rozpałkę i zamykamy drzwi od kominka. W zależności od długości przewodu kominowego i jego ciągu rozpalanie może trwać od kilku do kilkunastu minut. W przypadku niewystarczającego ciągu w kominie należy w początkowej fazie rozpalania rozszczelnić drzwi kominkowe poprzez ich uchylenie. Dobrym pomysłem jest również uchylenie okna w pomieszczeniu, w którym kominek jest zainstalowany w celu doprowadzenia do niego większej ilości powietrza (tylko w przypadku urządzeń nie posiadających wbudowanego dolotu powietrza z zewnątrz).

WAŻNE!

Przed przystąpieniem do użytkowania należy zapoznać się z dołączoną instrukcją obsługi wkładu.

WKŁAD KOMINKOWY ZUZIA ECO 12 W ZESTAWIE Z:

• RURA 0,5 m fi 200
• RURA 1m fi 200
• KOLANO 90 st.3cz. regul. fi 200
• PRZEJŚCIE DO CERAMIKI 200/200 ZE SZNUREM
• USZCZELNIACZ DO 1500 ST. C

• PODSTAWA POD WKŁAD
• FLEX FI 125
• OPASKA ZACISKOWA (2 SZT.)

ODKURZACZ DO POPIOŁU O POJEMNOŚCI 15 L Z DWOMA FILTRAMI

• DUŻA MOC– silnik o mocy 1200W gwarantuje sprawne i szybkie czyszczenie nawet trudno dostępnych miejsc.
• PODWÓJNY SYSTEM FILTRACJI – filtr HEPA oraz filtr materiałowy zapobiegają wydostawaniu się pyłów na zewnątrz urządzenia i dodatkowo chroni silnik.
• SPECYFIKACJA– wymiary zewnętrzne (wys/szer) 30x29cm; pojemność zbiornika 15l; moc 1200W; waga odkurzacza 4 kg, w zestawie odkurzacz, filtr HEPA, filtr materiałowy, rura z aluminiową końcówką.
• FUNKCJA DMUCHAWY– do otworu wylotowego można podłączyć rurę i używać urządzenia do wydmuchiwania większych zanieczyszczeń do miejsca, z którego łatwiej je zebrać funkcją ssania, a także np. do wymiatania opadłych liści z podwórka, trawnika, ogrodu w okresie jesiennym.
• PROSTY MONTAŻ– kompaktowa, nieskomplikowana i lekka konstrukcja pozwala na szybkie złożenie wszystkich elementów i przystąpienie do pracy.

SPECYFIKACJA DOT. ODKURZACZA

• pojemność komory: 15l
• moc: 1200W
• napięcie: 220-240V - 50Hz
• materiał zbiornika: stal nierdzewna
• system filtracji: filtr HEPA oraz filtr materiałowy
• średnica wewnętrzna rury ssącej: 3,5cm
• długość rury ssącej: 100cm
• długość przewodu zasilającego: 2m
• wymiary zewnętrzne odkurzacza (wys/szer): 30x29cm
• waga odkurzacza: 4 kg

W ZESTAWIE

• odkurzacz
• filtr HEPA
• filtr materiałowy
• rura z aluminiową końcówką

Utrzymanie porządku w kominku daje pewność komfortu jego ciągłego wykorzystywania i poprawnego funkcjonowania, jak również obowiązek związany z bezpieczeństwem jego użytkowania oraz z efektywnością ogrzewania. Usunięcie popiołów jest konieczne nie tylko dla zachowania porządku i walorów estetycznych. Przy każdorazowym rozpalaniu i bieżącym używaniu kominka, potrzebny jest prawidłowy przepływ powietrza. Dzięki temu drewno znajdujące się w palenisku łatwiej się rozpali i będzie się dobrze wypalało.

Użycie odkurzacza kominkowego zapewnia prawidłowe oczyszczenie całej komory spalania nie tylko z lekkich popiołów oraz pyłów, ale także ewentualnie pozostawionych resztek niedopalonego drewna. Urządzenie charakteryzuje się dużą mocą 1200W, pozwalającą sprawnie wyciągnąć zanieczyszczenia nawet z trudno dostępnych szczelin. Odkurzacz wyposażony jest w podwójny system filtracji (filtr HEPA i filtr materiałowy), który zapobiega wydmuchiwaniu najdrobniejszych pyłów na zewnątrz, dezynfekuje przechodzące przez niego powietrze, a dodatkowo chroni silnik urządzenia przed uszkodzeniem. Znajdujące się w zestawie filtry można bez problemu wyjąć i wymyć pod bieżącą wodą, co pozwala na ich wielokrotne stosowanie.

Pojemnik wykonany jest ze stali nierdzewnej, co zapewnia jego trwałość i odporność na działanie pyłów powstających w procesie spalania. Wygodne, metalowe klamry zabezpieczające sprawiają, że zbiornik łatwo zdemontować, a tym samym umożliwiają szybkie opróżnianie z nieczystości.

Optymalnej długości przewód zasilający umożliwia sprawne wykonanie czynności porządkowych, a szeroka średnica aluminiowej rury ssącej pozwala na czyszczenie nawet większych niedopałków. Wąż jest elastyczny i solidny, a od wewnątrz został dodatkowo wzmocniony poprzez ocynkowanie, co czyni go solidnym i wpływa na długość użytkowania. Otwór na pokrywie silnika pozwala na włożenie końcówki, dzięki czemu wąż nie leży na ziemi, co chroni go przed przypadkowym nadepnięciem czy uszkodzeniem, a także oszczędza miejsce i ułatwia przechowywanie urządzenia.

Odkurzacz przemysłowy może służyć nie tylko do sprzątania kominków. Doskonale sprawdzi się również przy usuwaniu popiołu z grilla, podczas sprzątania warsztatu z metalowych opiłków, czy usuwaniu drobnego gruzu przy pracach remontowo-budowlanych.

Dodatkowo do otworu wylotowego można podłączyć rurę i używać urządzenia do wydmuchiwania większych zanieczyszczeń do miejsca, z którego łatwiej je zebrać funkcją ssania, a także np. do wymiatania opadłych liści z podwórka, trawnika, ogrodu w okresie jesiennym.

Wydajność i trwałość oraz szerokie zastosowanie urządzenia gwarantuje satysfakcję z korzystania oraz powoduje, że może być z powodzeniem wykorzystywane także w biurze, restauracji oraz hotelu.

WAŻNE : Podczas używania odkurzacza do czyszczenia kominków, grillów oraz innych rodzajów palenisk, należy pamiętać, że popioły i ewentualne niedopałki muszą być całkowicie zimne.
