Dane techniczne:

• Moc nominalna: 12,0 kW
• Zakres mocy grzewczej: 8.0 - 16.0 kW
• Sprawność cieplna: 70,0 %
• Średnica wylotu spalin: 200 mm
• Rodzaj paliwa zalecane sezonowane drewno liściaste o wilgotności: ≤20%
• Emisja CO (przy 13% O 2 ) ≤ podawana w %: 0,61 %
• Temperatura spalin: 352,0 ℃
• Max długość polan: 35 cm
• Emisja pyłków: 99,7 (pył) (mg/Nm3)
• Współczynnik efektywności energetycznej EEI: 92,35
• Minimalne wymagane pole czynne kratek wylotowych: ≥900 cm2
• Minimalne wymagane pole czynne kratek wlotowych: ≥700 cm2
• Rodzaj przeszklenia: Proste
• Otwieranie drzwi: W lewo
• Materiał wykonania: Żeliwo
• Waga: 103,0 kg
• Szerokość: 65,20 cm
• Wysokość: 64,40 cm
• Głębokość: 39,40 cm
• Producent: Kratki

Wyposażenie standardowe:

• Szyber
• Deflektor
• Ruszt
• System zimnej klamki
• System czystej szyby
• Popielnik

Opis produktu

Model Eryk 12 to klasyczny kominek o prostym i estetycznym wzornictwie. Model polecany głównie dla osób, które poszukują dobrego, sprawdzonego wkładu w niewygórowanej cenie, ale bez kompromisów jakościowych.

Maksymalne wykorzystanie energii

• Maksymalne wykorzystanie ciepła dzięki gęsto rozmieszczonym radiatorom oraz ściankom paleniska wykonanym z wysokiej jakości żeliwa o grubości 8 mm.
• Dopalanie cząstek opału dzięki deflektorowi, który wydłuża drogę spalin.
• Zwiększona wydajność pracy wkładu poprzez manualną regulację ciągu komina przy użyciu wbudowanego szybra.
• Ręczna kontrola nad procesem spalania realizowana poprzez przesuwkę popielnika.

Bezpieczeństwo na najwyższym poziomie

• Klasyczny front wkładu wyposażony w ceramikę żaroodporną wytrzymująca temperaturę do 800°C.
• Ozdobny płotek ułatwia utrzymanie czystości użytkowania oraz zabezpiecza przed wypadaniem drewna.

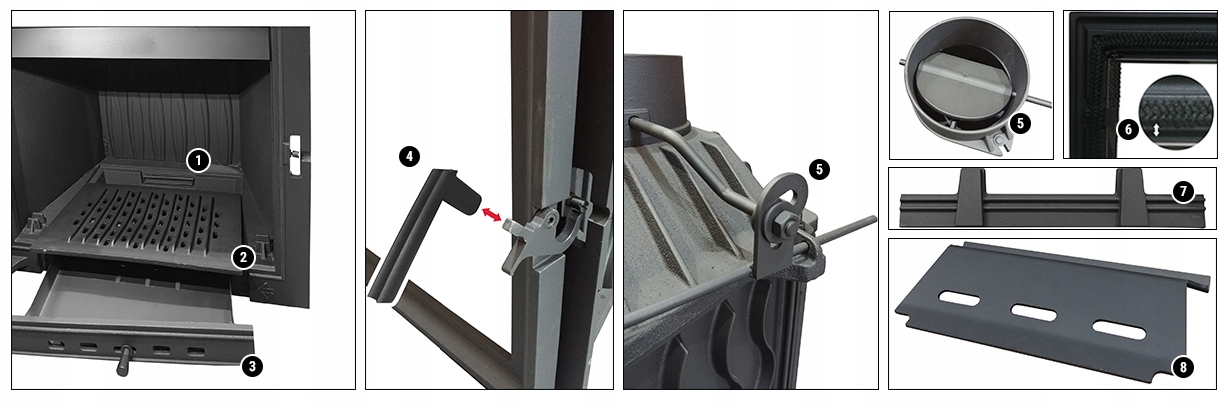

Przemyślana i sprawdzona konstrukcja

1. Miejsce podłączenia dolotu powietrza z zewnątrz (opcja dodatkowa).
2. Ruchomy, żeliwny ruszt ułatwiający usuniecie popiołu
3. Szuflada/pojemnik na popiół, w których gromadzą się pozostałości po spalonym drewnie. Na niej znajduje się regulacja dolotu powietrza przez popielnik
4. System zimnej klamki. Gdy klamka jest nieużywana, odczepia się ja od wkładu.
5. Wbudowany szyber wraz z regulacją.
6. System czystej szyby - specjalna kierownica powietrzna zasysająca powietrze od frontu nad szybą, uniemożliwiająca osadzanie się na niej sadzy.
7. Żeliwny płotek zapobiegający wypadnięciu płonących polan
8. Deflektor, montowany nad paleniskiem, pozwala na lepsze dopalenie się cząstek sadzy, przez co zmniejsza jej osadzanie w kominie.

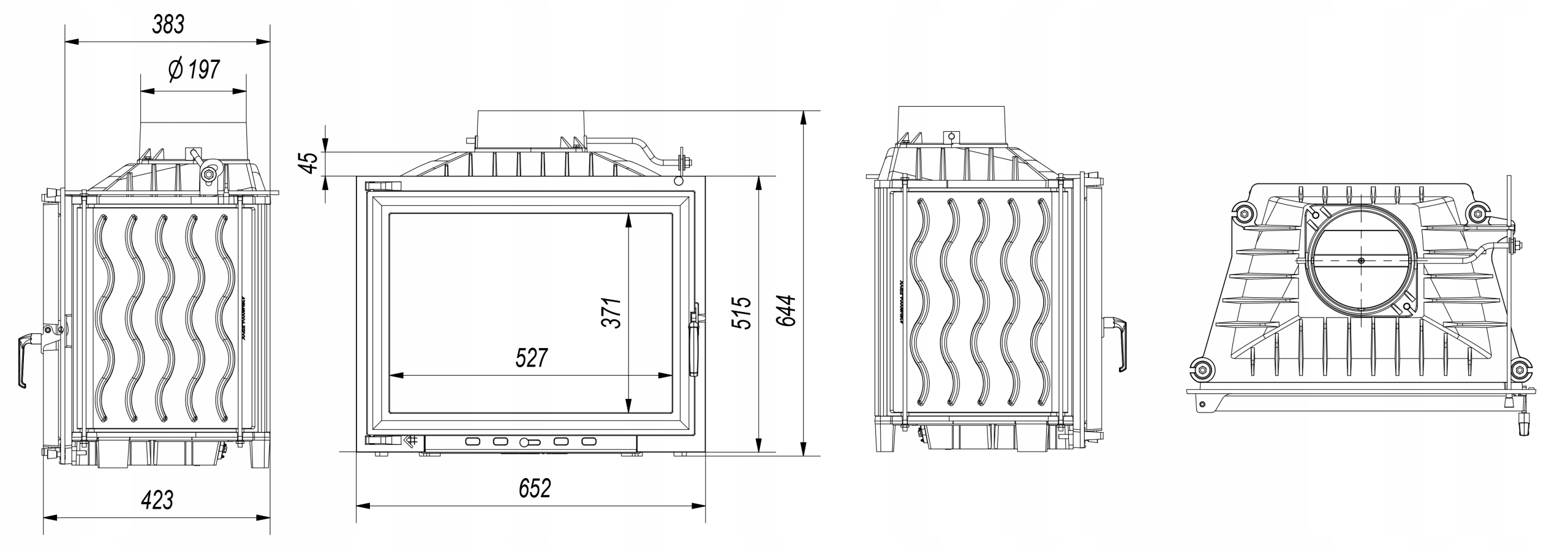

Wymiary

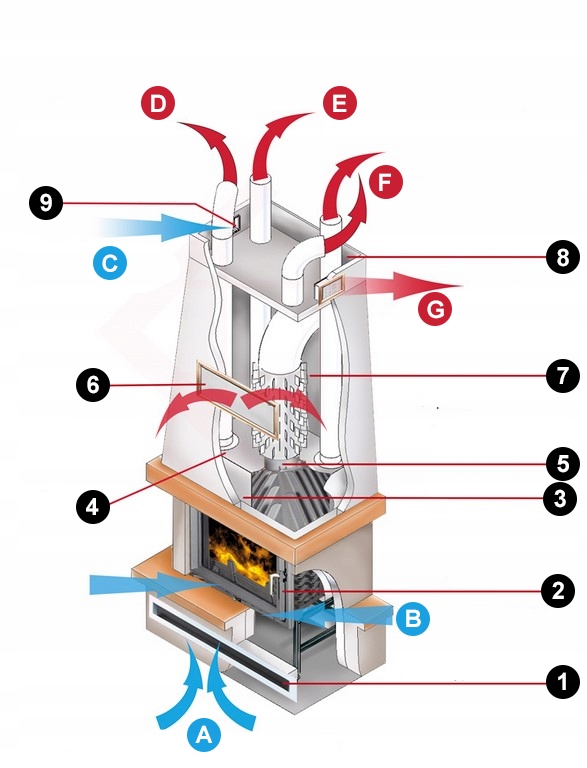

Przykładowe rozprowadzanie powietrza z kominka

1. Kratka typu luft lub tunel
2. Wkład kominkowy
3. Dystrybutor z blachy
4. I komora grzewcza
5. odprowadzeni spalin z kominka - blacha żaroodporna z rurą żebrowaną
6. kratka
7. II komora dekompresyjna
8. III komora dekompresyjna
9. kratka dekompresyjna

A - wlot powietrza do ogrzewania z kominka

B - powietrze do spalania

C  - wlot powietrza do komory dekompresyjnej

D - powietrze konwekcyjne z II komory

E - gorąco powietrze do rozprowadzania przez aparat nawiewny

F - wylot powietrza do komory dekompresyjnej

G - wylot powietrza z komory dekompresyjnej

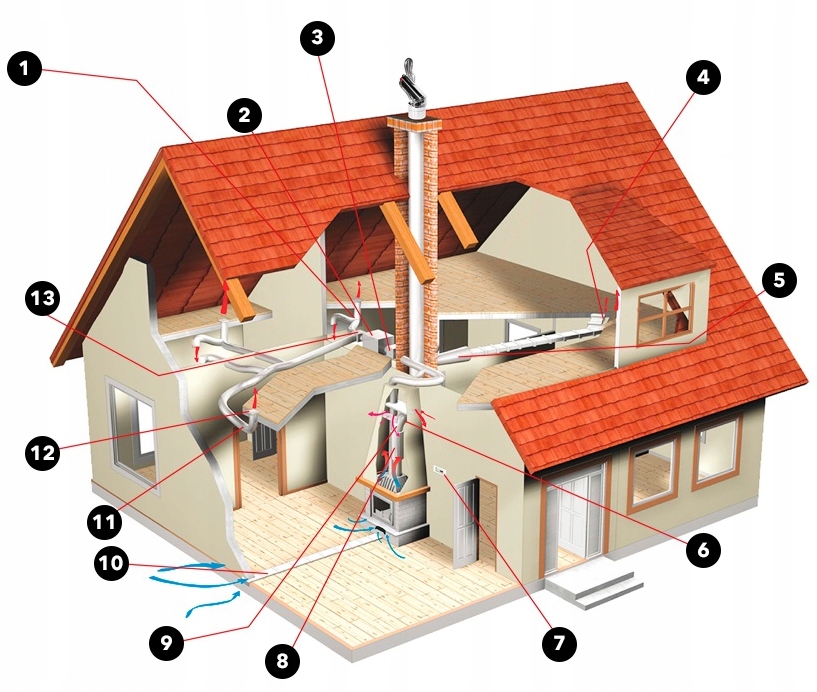

Przykładowa instalacja DGP w budynku

1. Trójniki, czwórniki
2. Turbina kominkowa
3. Filtr do turbiny
4. Przejście kanał-kratka
5. Przejście kanał-rura
6. Rury spalinowe
7. Regulator do turbiny kominkowej
8. Radiator (rura żebrowana)
9. Kolana kominkowe
10. Dolot powietrza z zewnątrz kanałem płaskim lub okrągłym
11. Przewód izolowane do 250 °C
12. Anemostat, kratka nawiewna
13. Skrzynka rozdzielcza

Powyższe schematy mają charakter poglądowy, ich celem jest zobrazowanie ogólnej instalacji kominka i systemu DGP.
